https://www.tdk-electronics.tdk.com/download/528882/71e02c7b9384de1331b3f625ce4b2123/pdf-n87.pdf
490 mT @ 25 degC
390 mT @ 100 degC
Я бы брал 250 для начала, это около 2-кратного запаса на комнатной температуре, чтоб не промахнуться

источник

17:27пожаловаться #1

K

Konstantin in Deus Volt!

Elvis Fox

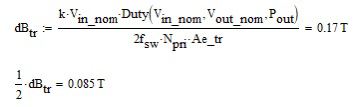

подставь Bmax = 250 мТ например, в формулу выше, и сечение кольца на твой вкус, получишь число витков. Покажется много - возьмешь кольцо побольше сечением
(это для N87 материала)

А поменьше для какого материала?

источник

17:27пожаловаться #2

EF

Elvis Fox in Deus Volt!

Я бы в первую очередь материал выбирал по применениям (в данном случае, это силовое, большой мощности) и частоте

источник

17:28пожаловаться #3

EF

Elvis Fox in Deus Volt!

Дальше в даташитах надо смотреть индукцию насыщения

И

на коленке так, остальное в макете

Спасибо, похоже на то, что у Брауна. То есть напряжение тоже учитывается, но и индукция конечно ограничивает

источник

17:29пожаловаться #5

V

Vyacheslav in Deus Volt!

Elvis Fox

Я бы в первую очередь материал выбирал по применениям (в данном случае, это силовое, большой мощности) и частоте

У меня только один вариант

источник

17:30пожаловаться #6

V

Vyacheslav in Deus Volt!

https://www.chipdip.ru/product0/29374

www.chipdip.ru

М1000НН, 100х60х15, Сердечник ферритовый кольцевой | купить в розницу и оптом

М1000НН, 100х60х15 М1000НН-3К100х60х15, Кольцевые ферритовые сердечники - наиболее широко распространенные сердечники. Обозначение кольцевого сердечника имеет следующий вид - К Dxdxh, где К - сокращение от "кольцо", D - внешний диаметр кольца, d - внутренний диаметр кольца, h - высота кольца., Электронные компоненты - Ферриты, магниты, СВЧ приборы - Ферритовые сердечники

источник

17:30пожаловаться #7

MM

MaySpace21 MaySpace in Deus Volt!

Спасибо. Ну смотрите, микросхема выдерживает 93% заполнение, в моем случае 75% то есть все отлично. То бишь он при таком заполнении, в режиме преривыстых токов будет работать? Что не есть хорошо? Поэтому в мануале советуют в диапазоне от 30%и до 70 брать? Тапками, не бить, за глупые рассуждения.

источник

17:30пожаловаться #8

MM

MaySpace21 MaySpace in Deus Volt!

Например, контроллер может не уметь больше 66% заполнения или больше 75 или даже больше 50%. Потом если у тебя какой нибудь флайбек, то при увеличение duty увеличивается требуемое напряжение сток-исток для транзистора

источник

17:30пожаловаться #9

И

Илья in Deus Volt!

MaySpace21 MaySpace

Спасибо. Ну смотрите, микросхема выдерживает 93% заполнение, в моем случае 75% то есть все отлично. То бишь он при таком заполнении, в режиме преривыстых токов будет работать? Что не есть хорошо? Поэтому в мануале советуют в диапазоне от 30%и до 70 брать? Тапками, не бить, за глупые рассуждения.

А топология какая? boost?

источник

17:30пожаловаться #10

MM

MaySpace21 MaySpace in Deus Volt!

Да

источник

17:30пожаловаться #11

MM

MaySpace21 MaySpace in Deus Volt!

Просто обыкновеный буст

источник

17:31пожаловаться #12

MM

MaySpace21 MaySpace in Deus Volt!

Если надо могу схему приложить

источник

17:31пожаловаться #13

И

Илья in Deus Volt!

в таком случае смотри на максимальное duty для микросхемы. Разумеется оставляй запас 5% хотя бы, чтобы был диапазон для регулирования

источник

17:31пожаловаться #14

EF

Elvis Fox in Deus Volt!

MaySpace21 MaySpace

Спасибо. Ну смотрите, микросхема выдерживает 93% заполнение, в моем случае 75% то есть все отлично. То бишь он при таком заполнении, в режиме преривыстых токов будет работать? Что не есть хорошо? Поэтому в мануале советуют в диапазоне от 30%и до 70 брать? Тапками, не бить, за глупые рассуждения.

режим прерывистых токов проще застабилизировать, но меньше КПД. К тому же, меньше индуктивность и размер дросселя.

источник

17:32пожаловаться #15

И

Илья in Deus Volt!

если у тебя диапазон регулирования 30...70%, а микруха может 75%, то все ок

источник

17:32пожаловаться #16

MM

MaySpace21 MaySpace in Deus Volt!

Спасибо

источник

17:32пожаловаться #17

EF

Elvis Fox in Deus Volt!

А будет ли работать в режиме разрывных токов - это оценивается из соотношение напряжений и дьюти сайкла
Если ты из 5 делаешь 12, то есть на обратном ходу, к катушке прикладывается 7 В, то при дьюти выше чем 7/12 он перейдет в режим неразрывных токов

источник

17:33пожаловаться #18

И

Илья in Deus Volt!

имхо без явной на то причины в dcm лучше не лезть)

источник

17:34пожаловаться #19

AK

Alexey Kharkov in Deus Volt!

Ребята, а программами Денисенко Владимира для расчёта трансов, дросселей и т.д., - почему не пользуетесь? Вроде очень адекватно считает.
