Elvis Fox in Deus Volt!
Vyacheslav
Спасибо! А витков сколько? Примерно на 400В
Итерационным методом надо, берешь кольцо на глаз, открываешь дш, считаешь индуктивность и индукцию. На большее кольцо будет меньше витков и наоборот. Где-то будет золотая середина.
источник

И

Илья in Deus Volt!
MaySpace21 MaySpace
Добрый вечер. Тапками не бить и сильно не ругаться. Ибо только ступаю по тернистому пути  изучении силовой электроники. Вопрос такой, почему они D - коэффициент заполнение берут в диапазоне от 30 и 70% и именно значение 33%. Когда при расчёте D для boost  конветора D=1-Vвх/Vвых. То есть когда на входе 6 В а на выходе 24 =0,75. Микросхема LM5155 от TI , пытаюсь сделать обыкновенный повыщающий преобразователь
Например, контроллер может не уметь больше 66% заполнения или больше 75 или даже больше 50%. Потом если у тебя какой нибудь флайбек, то при увеличение duty увеличивается требуемое напряжение сток-исток для транзистора
источник

И

Илья in Deus Volt!
Dmitry Noskov
Ну от нее в 99% процентов случаев зависит только ток намагничивания, который мало интересен
Витки связаны с индукцией, для их расчета индуктивность считать не надо
То есть считаем витки исходя из допустимого предела индукции?
источник

DN

Dmitry Noskov in Deus Volt!
Илья
То есть считаем витки исходя из допустимого предела индукции?
da
Какая при этом индуктивность получается - ни на что не влияет
источник

EF

Elvis Fox in Deus Volt!
походу так и есть, она где-то сокращается в расчетах, если перевести в ток и посчитать индукцию через ток
источник

И

Илья in Deus Volt!
Dmitry Noskov
da
Какая при этом индуктивность получается - ни на что не влияет
А есть пример на коленке как транс считаешь? Помню у тебя почерк красивый😄
источник

И

Илья in Deus Volt!
Elvis Fox
походу так и есть, она где-то сокращается в расчетах, если перевести в ток и посчитать индукцию через ток
Не, оно все логично, но мне интересно какого тогда в большинстве популярных книг считают черех номинальное напряжение первички
источник

EF

Elvis Fox in Deus Volt!
Я имею в виду индуктивность одного витка сокращается
источник

EF

Elvis Fox in Deus Volt!
А напряжение и дьюти там конечно остаются
источник

EF

Elvis Fox in Deus Volt!
где блин эта гребанная формула 😂 найти не могу, и не хочу книгу качать
источник

EF

Elvis Fox in Deus Volt!
Которая финальная
источник

И

Илья in Deus Volt!
Elvis Fox
Которая финальная

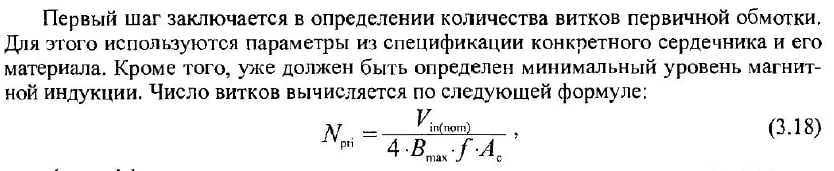

Она?
источник

EF

Elvis Fox in Deus Volt!
опередил
источник

EF

Elvis Fox in Deus Volt!
да
источник

KN

Kyle Nekto in Deus Volt!
Roman Storozhenko
Bluetooth подойдет?
Да, если там именно 485
источник

EF

Elvis Fox in Deus Volt!

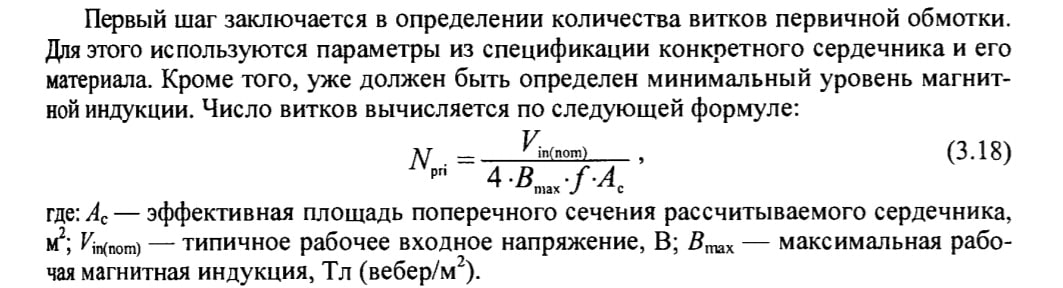

c подписями величин
источник

DN

Dmitry Noskov in Deus Volt!
Илья
А есть пример на коленке как транс считаешь? Помню у тебя почерк красивый😄
на коленке так, остальное в макете
источник

s

sifun in Deus Volt!
Илья
Первичку даже предварительно не считаешь, тупо на глаз?)
канеш
источник

EF

Elvis Fox in Deus Volt!
Vyacheslav
Спасибо! А витков сколько? Примерно на 400В
подставь Bmax = 250 мТ например, в формулу выше, и сечение кольца на твой вкус, получишь число витков. Покажется много - возьмешь кольцо побольше сечением
(это для N87 материала)
источник

V

Vyacheslav in Deus Volt!
Elvis Fox
подставь Bmax = 250 мТ например, в формулу выше, и сечение кольца на твой вкус, получишь число витков. Покажется много - возьмешь кольцо побольше сечением
(это для N87 материала)
Спасибо
