aum in Deus Volt!

По идее это нормальная рабочая ситуация, т.к. это 2 несвязанных прибора просто соединённых линией передачи данных

источник

12:38пожаловаться #1

D

Danil in Deus Volt!

Imya Familiev

еще кстати интересный вопрос
если у меня устройство подключено по усб , но на него питание с усб не подается, паразитный ток может пойти по линии данных?

Да, может через защитные диоды

источник

12:57пожаловаться #2

D

Danil in Deus Volt!

Типичный чип есд защиты для юсб имеет 4 диода + tvs и подключен к шинам земли и питания. Так что паразитка может быть, другой вопрос, что логические уровни на дифпаре юсб существенно ниже номинальных 5 В и не должны давать достаточно напряжения для запуска устройства + оно как правило имеет встроенный супервизор (brownout)

источник

12:59пожаловаться #3

IF

Imya Familiev in Deus Volt!

Нада разобрать усб принтер)

источник

13:01пожаловаться #4

IF

Imya Familiev in Deus Volt!

Danil

Если напряжение питания заложено в 5В, то порог компаратора должен быть 4,5 В и подтяжка вниз, которая обеспечит на висящей в воздухе шине питания напряжение гарантированно ниже порога. И ещё вопрос, что нужны задержки по времени при переключении.
Я бы поставил самый дешманский МК с АЦП или компараторами и написал там логику управления. Какой нибудь Attiny или стм8 за 20 рублей в самый раз

присобачил супервизор IMP809J на 4 вольта на каждый вход управления логики приоритета

источник

13:54пожаловаться #5

a

aum in Deus Volt!

Danil

Типичный чип есд защиты для юсб имеет 4 диода + tvs и подключен к шинам земли и питания. Так что паразитка может быть, другой вопрос, что логические уровни на дифпаре юсб существенно ниже номинальных 5 В и не должны давать достаточно напряжения для запуска устройства + оно как правило имеет встроенный супервизор (brownout)

вообще-то они подключаются не к питанию, а к VUSB и со стабилитроном

источник

13:59пожаловаться #6

D

Danil in Deus Volt!

aum

вообще-то они подключаются не к питанию, а к VUSB и со стабилитроном

А устройство у вас от чего питается если оно bus powered?

источник

14:00пожаловаться #7

D

Danil in Deus Volt!

Да и в случае юсб в МК оно сразу заводится в камень практически всегда

источник

14:00пожаловаться #8

a

aum in Deus Volt!

Danil

А устройство у вас от чего питается если оно bus powered?

это не ко мне вопрос :)

источник

14:00пожаловаться #9

a

aum in Deus Volt!

Danil

Да и в случае юсб в МК оно сразу заводится в камень практически всегда

Если при этом МК запускается и начинает работать, это особенность данного МК и должна быть отражена в его доке или еррате или схеме его подкючения.
Вы же не ждете, что подключив принтер к компу и не подключив ему питание вы его от компа запитаете?

источник

14:04пожаловаться #10

D

Danil in Deus Volt!

А это от логики зависит.
Сталкивался с железом, которое при подключении по юсб без питания переходило в режим прошивки МК через утилиту

источник

14:06пожаловаться #11

D

Danil in Deus Volt!

Так что это вопрос сексуальных предпочтений разработчика

источник

14:06пожаловаться #12

IF

Imya Familiev in Deus Volt!

Danil

А устройство у вас от чего питается если оно bus powered?

устройство как принтер, может быть выключено, но провод усб подключен, но через усб устройство не запитывается.

источник

14:54пожаловаться #13

IF

Imya Familiev in Deus Volt!

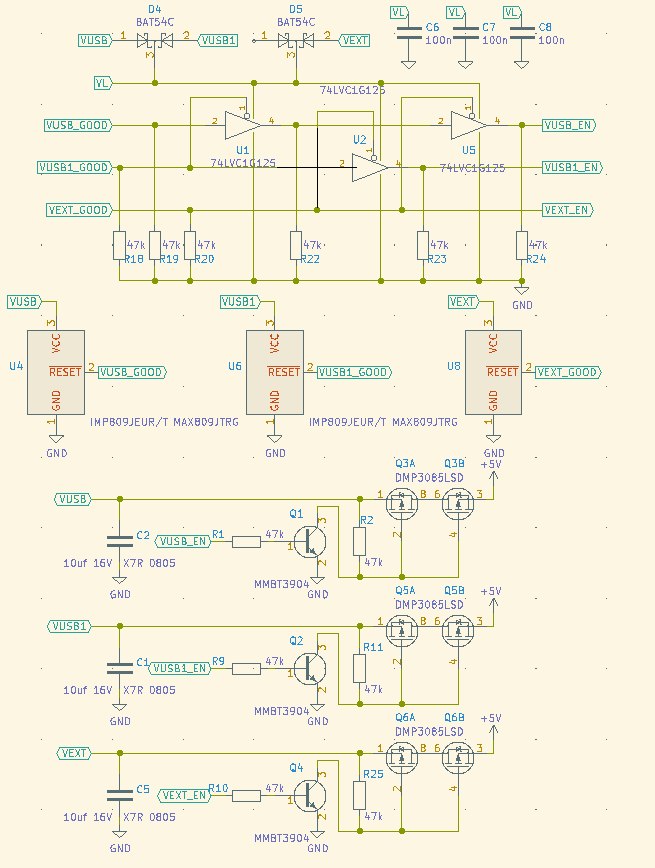

короче вот такое нахуевертил

источник

14:55пожаловаться #14

D

Danil in Deus Volt!

Imya Familiev

короче вот такое нахуевертил

Ну вроде получше уже, только логику бы я собрал не на буферах, но это придирки в целом

источник

14:56пожаловаться #15

IF

Imya Familiev in Deus Volt!

да на буферах вроде как минимальное количество получается

источник

14:56пожаловаться #16

IF

Imya Familiev in Deus Volt!

на счет подорожания контроллеров от ST
массовые поставки на мировые стоки будут гдето в Апреле 2021
а пока то что осталось у локальных диллеров в два раза дороже

источник

15:44пожаловаться #17

BV

Bulat Valeev in Deus Volt!

Imya Familiev

на счет подорожания контроллеров от ST
массовые поставки на мировые стоки будут гдето в Апреле 2021
а пока то что осталось у локальных диллеров в два раза дороже

У них производство закрылось?

источник

15:45пожаловаться #18

IF

Imya Familiev in Deus Volt!

Bulat Valeev

У них производство закрылось?

не, из за пандемии летом нихуя не делали

источник

15:45пожаловаться #19

IF

Imya Familiev in Deus Volt!

вот и скопился дефицит жуткий

источник

15:46пожаловаться #20
