Илья in Deus Volt!
Imya Familiev
хотя блин для 10 ампер уже надо управляющий сигнал для P тоже прокачивать нормально 5вольт не хватает  - в симуляции юзаю irf7314
0,008 Ом * 10А * 10А = 0,8 Вт - где проблема?
источник

И

Илья in Deus Volt!
8 мОм при 4.5В
источник

IF

Imya Familiev in Deus Volt!
аа, ты про DMP2008UFG-7
источник

IF

Imya Familiev in Deus Volt!
ну да, с ним хуйня вопрос)
источник

И

Илья in Deus Volt!
Imya Familiev

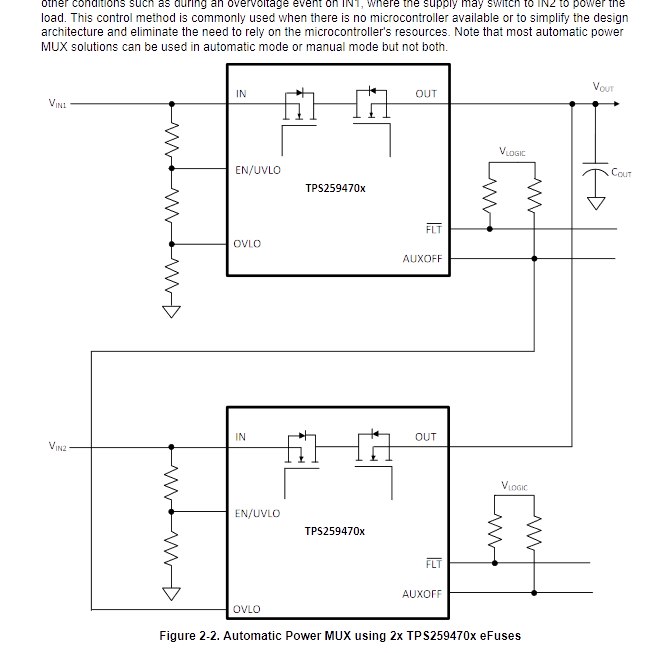

как то так
Вот такое можно сделать конечно, но у тебя будет 6 ключиков + 6 драйверов, довольно дорогое решение
источник

IF

Imya Familiev in Deus Volt!

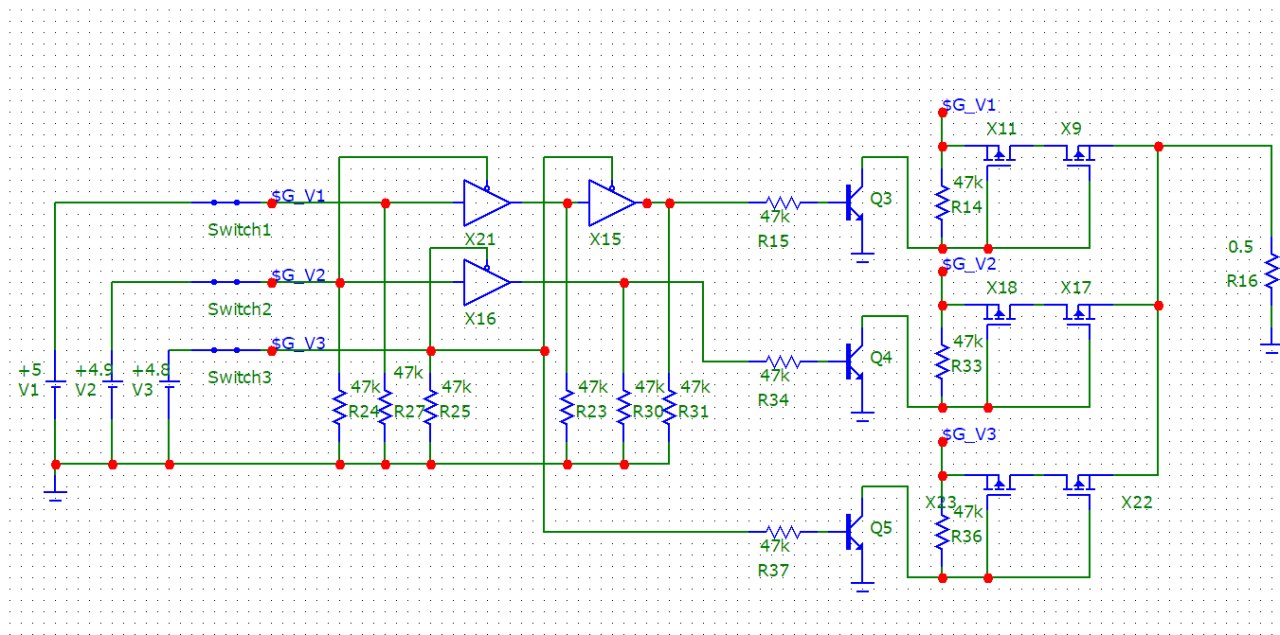

пока выходит вот так
источник

IF

Imya Familiev in Deus Volt!
слева логика приоритета
источник

И

Илья in Deus Volt!
47 кОм подтяжки не жирные ли? 10 кОм обычно ставят, на 5В можно и по меньше даже
источник

IF

Imya Familiev in Deus Volt!
у меня на остальной части схемы весь бом оптимизирован на 47к, по симуляции особо разницы не заметил
да и железка консьюмерская по идее особо помех быть не должно
источник

IF

Imya Familiev in Deus Volt!
правда заметил что микрокап 125 гейты ебано моделирует, на z выход вешаешь подтяжку на землю и после этого там 2.5 вольта)
источник

a

aum in Deus Volt!
Imya Familiev
пока выходит вот так
А логическая схема слева от ключей точно нужна?
Ключи сами по себе не разрулят если их просто включенными деражать от самого низкого напряжения?
Этакое монтажное ИЛИ
источник

VZ

V Z in Deus Volt!
Всем привет. Может кому-то пригодится:
https://habr.com/ru/company/getmobit/blog/519418/
источник

IF

Imya Familiev in Deus Volt!
aum
А логическая схема слева от ключей точно нужна?
Ключи сами по себе не разрулят если их просто включенными деражать от самого низкого напряжения?
Этакое монтажное ИЛИ
дык тогда между входными напругами может бежать ток, если там разные напряжения, я как раз от этого пытаюсь избавиться
источник

IF

Imya Familiev in Deus Volt!
напряжения могут быть разные на всех трех линиях, перетоки недопустимы
источник

a

aum in Deus Volt!
Imya Familiev
дык тогда между входными напругами может бежать ток, если там разные напряжения, я как раз от этого пытаюсь избавиться
А ваша схема это как гарантирует?
источник

IF

Imya Familiev in Deus Volt!
логическая часть схемы выдает только 1 единицу при любом входном варианте, если я не ошибся конечно
соединение двух и трек ключей я промоделировал, паразитных токов вроде нет
источник

a

aum in Deus Volt!
а пороговые напряжения срабатывания логических элементов пробовали менять?
че-т сразу непонятно, насколько она к этому чувствительна
источник

IF

Imya Familiev in Deus Volt!
у меня напряжения 4-6 вольт будут на трех входах, для логики то норм, ниже 4 это уже нештатная ситуация
источник

IF

Imya Familiev in Deus Volt!
aum
а пороговые напряжения срабатывания логических элементов пробовали менять?
че-т сразу непонятно, насколько она к этому чувствительна
дак и смысл, вход OE у 125 вроде такой же логический вход
источник

a

aum in Deus Volt!
имеется ввиду что есть разброс уровней срабатывания.
у каждого элемента он свой.
Если у одного будет выше/ниже чем у другого, схема сохранит нужное поведение?
