ЧП
Тогда уж лучше MP2303/2307 )
Size: a a a
2021 April 11
ЧП
Я как раз от 2596 из-за КПД и теплоотвода отказался
RC
Ну 0.1 1А согласен
ЧП
Вообще они тянут больше, чем 2596
RC
2596 на малых токах любит пропускать такты.
RC
Меня это жутко бесило.
ED
Если нет требований по предельной амплитуде пульсаций, то пойдет MC34063 с модифицированной обратной связью.
Я нежно люблю 34063 по двум причинам: она предельно дешевая и, главное, она не требует компенсации обратной связи, поскольку работает в релейном режиме (hysteretic mode). Плата за это - достаточно существенные пульсации на выходе (десятки милливольт от пика до пика), но оно того стоит.
Я нежно люблю 34063 по двум причинам: она предельно дешевая и, главное, она не требует компенсации обратной связи, поскольку работает в релейном режиме (hysteretic mode). Плата за это - достаточно существенные пульсации на выходе (десятки милливольт от пика до пика), но оно того стоит.
ED
Это нормальная тема. Заодно снижает потери на переключение.
RC

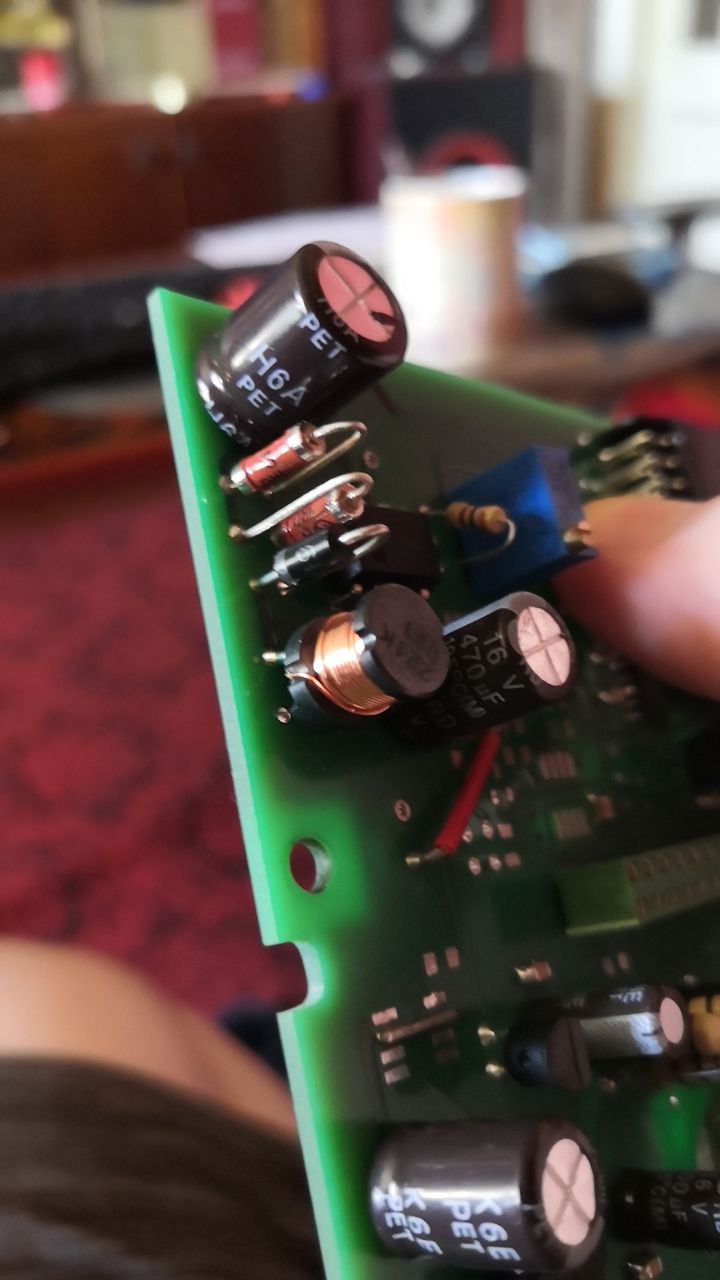

Вот сейчас на плате стоит mc34063 она такой музыкальный инструмент в релейном режиме.
ED
Поменяйте дроссель на нормальный. :)
RC
Я как прошивку поотлажеваю у меня час свист в ушах. Плата по наследству и серийная.😢
RC
Там самая дешёвая гантелька открытого типа
ED
Зато MC34063 прощает любое вмешательство в цепь ОС. Хочется поставить цифровой потенциометр? Пожалуйста! Хочется подавать образцовый уровень с ЦАП? Пожалуйста! Все, что угодно, без необходимости думать о передаточной функции цепи обратной связи.
RC
Хотя на дев плате можно, сдуть что нить с материнку... Блин спасибо за идею 👍
ED
Не за что. :D
ЧП

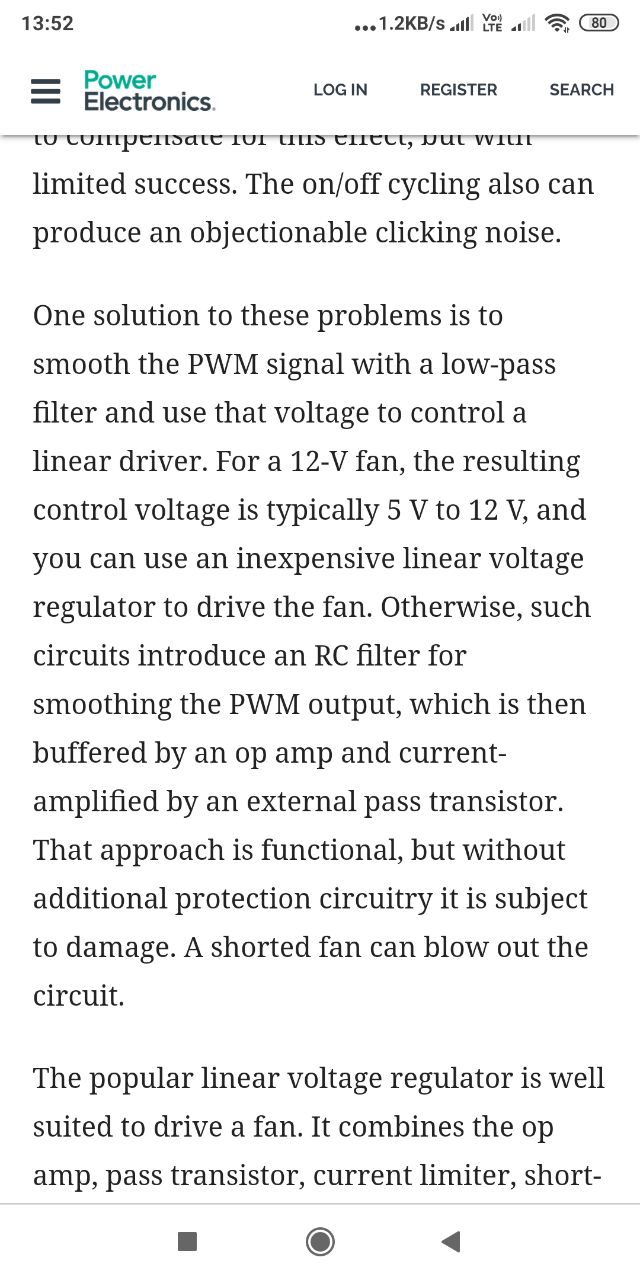

Ну надо сравнить с мпшками, спасибо, я посмотрю. Но опять же, если подключать тот же шим и сглаживать его с использованием фильтра и биполярного транзистора, я смогу уместить обвязку 2-3 каналов на одном см2 без большой высоты. Для данного решения такой обвязки хватит?
RC
ЧП
Блин, статьи на работе остались, а я на больничном решил азяться
RC
Хотите ещё транзисторный фильтр на выход?
