просто дело заключается тут в том, что это активное сопротивление - это не сопротивление куска провлда
Size: a a a
2020 December 12
VK
а сопротивление материала, т.е. сопротивление, обуславливающее активные потери в самом феррите, а оно зависит от частоты
VK
То есть потери в чистом виде активные (рассеиваются в виде тепла), но эти потери происходят не за счет активного импеданса проводника (удар электронов об узлы кристаллической решетки), а за счет рассеивания энергии в феррите.
VK
потому звучит это очень контринтуитивно, мол, как это активное сопротивление частотозависимое.
А вот так :)
А вот так :)
VK
Потому что разделение сопротивления на активное/реактивное происходит не по факту его частотной зависимости или независимости, а по факту физического механизма переноса энергии. Если перенос происходит в тепло, то это активное рассеяние энергии, а ели запасается в линиях магнитного поля в случае катушки или же в виде электростатического заряда в случае конденсатора - то реактивное.
VK
а вообще говоря полезно раз в 3-5 лет возвращаться к основам ТОЭ и перечитывать/переосмысливать университетский материал
a
тогда какой смысл правого графика по сравнению с левым, где показан график модуля импеданса?
что-то не доходит до меня
что-то не доходит до меня
VK
aum
тогда какой смысл правого графика по сравнению с левым, где показан график модуля импеданса?
что-то не доходит до меня
что-то не доходит до меня
правый и левый - это которые вы имеете ввиду?
a
aum
эти
VK
aum
просто если об этом речь, то картинка сжата и ничерта не видно
VK
киньте ссылку лучше
a
VK

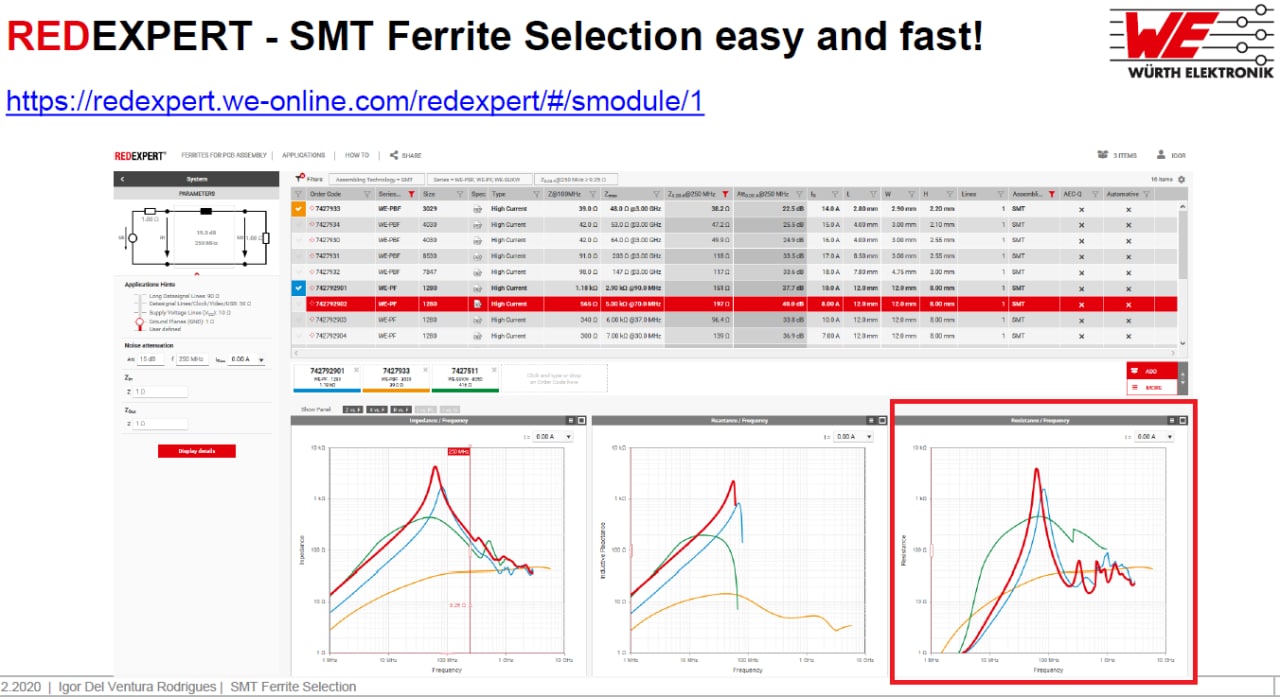

Кстати, в качестве демонстрации моих слов, вот эта самая деталь, которая неочевидна и вообще confusing.
Rac
Rac
VK
a
У меня есть другое предположение: сделаны замеры и на основании модели рассчитаны импедансы и сопротивления.
т.к. модель именно такая, то чтобы удовлетворить намеренным данным, им приходится показывать такой график сопротивления.
т.к. модель именно такая, то чтобы удовлетворить намеренным данным, им приходится показывать такой график сопротивления.
VK
но это на первый взгляд, особо щас не могу вдаваться в детали — бежать должен вот-вот
a
Т.е. это график активного сопротивления их модели, а не ферритовой бусины
VK
aum
У меня есть другое предположение: сделаны замеры и на основании модели рассчитаны импедансы и сопротивления.
т.к. модель именно такая, то чтобы удовлетворить намеренным данным, им приходится показывать такой график сопротивления.
т.к. модель именно такая, то чтобы удовлетворить намеренным данным, им приходится показывать такой график сопротивления.
нууу фактически вы правы: Rac нельзя замерить, условно, мультиметром, а промоделить в солвере, и оно будет зависеть и от формы феррита, и от материала, и от конфигурации катушки
VK
aum
Т.е. это график активного сопротивления их модели, а не ферритовой бусины
да-да, безусловно.
это умозрительная модель же
это умозрительная модель же
VK
lumped model
