ещё вот этот очь понравился:
https://www.youtube.com/watch?v=wopmEyZKnYo&t=10s
Size: a a a
2020 December 12
VK
да, прикольная цепочка, но хотелось бы её, конечно, пощупать через инжектор шума и vna
С
Ребята привет,вопрос сей такой:
На улице в герметичной корпусе буде розмещён esp,литий акб,и знаружи wifi антена такая как у роутеров.Нормально так будет?
На улице в герметичной корпусе буде розмещён esp,литий акб,и знаружи wifi антена такая как у роутеров.Нормально так будет?
h
Ребята привет,вопрос сей такой:
На улице в герметичной корпусе буде розмещён esp,литий акб,и знаружи wifi антена такая как у роутеров.Нормально так будет?
На улице в герметичной корпусе буде розмещён esp,литий акб,и знаружи wifi антена такая как у роутеров.Нормально так будет?
а что должно быть нормально?
a

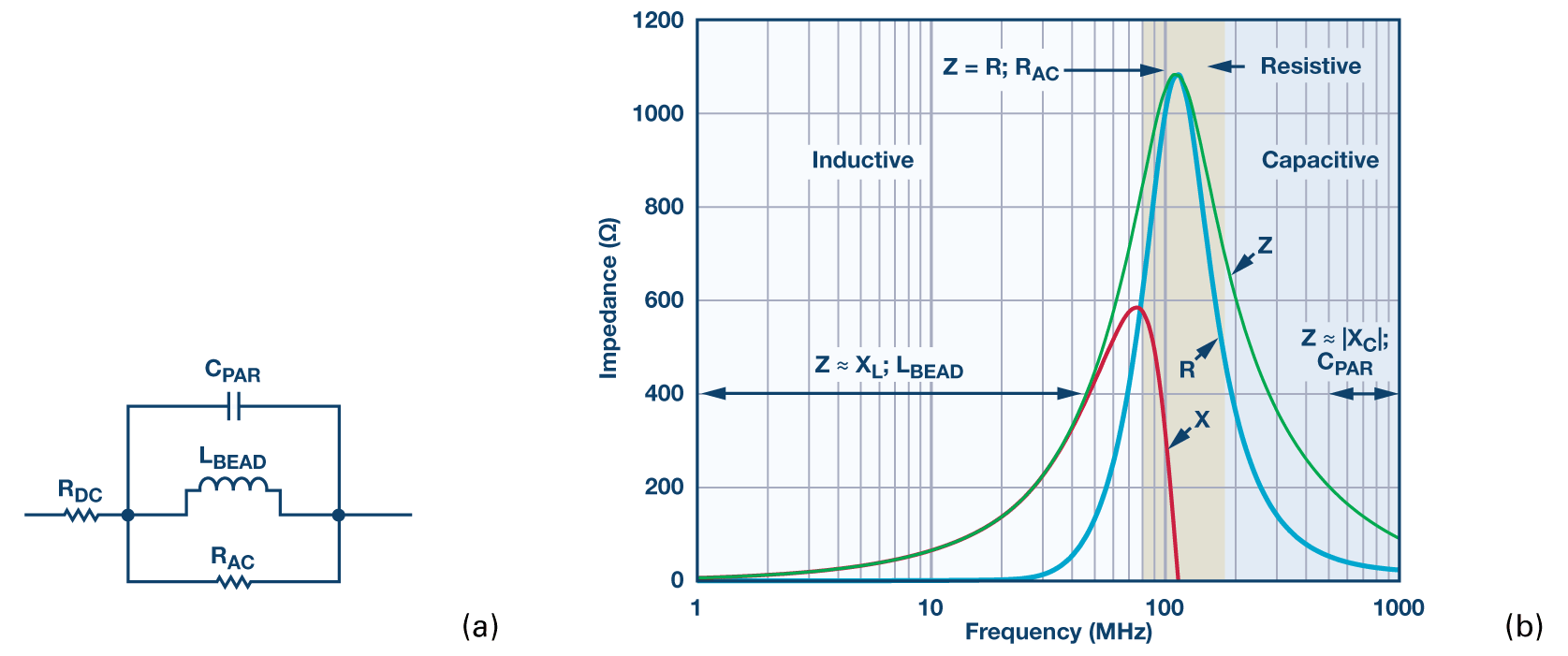

а почему активное сопротивление до 100 МГц растет, а после 100 МГц понижается?
И со скоростью быстрее, чем модуль импеданса?
Скин эффект даёт рост сопротивления проводника примерно пропорциональный корню частоты.
И со скоростью быстрее, чем модуль импеданса?
Скин эффект даёт рост сопротивления проводника примерно пропорциональный корню частоты.
С
hardegor
а что должно быть нормально?
Неугробит мороз или дождь это всё?
OU
Неугробит мороз или дождь это всё?
Если не будет подогрева типа термостата то литиевые акумуляторы не любят отрицательные температуры. А любой боск какой бы он не был за 2 дня остынет до уличной температуры.
OU
А так при работе одного только роутера постоянно выделяется температура. Если будет герметичный и изолированый то будет работать без проблем .
K
Если не перегреется
M
Konstantin
Если не перегреется
Температуру мерять и LiFe - они к морозу лучше
VK
aum
а почему активное сопротивление до 100 МГц растет, а после 100 МГц понижается?
И со скоростью быстрее, чем модуль импеданса?
Скин эффект даёт рост сопротивления проводника примерно пропорциональный корню частоты.
И со скоростью быстрее, чем модуль импеданса?
Скин эффект даёт рост сопротивления проводника примерно пропорциональный корню частоты.
Смотрите, ну там же все по буковкам расписано и показано.
У вас в области НЧ (слева на графике) основной вклад в импеданс вносит последовательная индуктивность, в области ВЧ (справа на графике) - паразитная емкость, а на резонансной частоте они скомпенсированы.
Ну а скин эффект из совершенно другой оперы и здесь, конечно, абсолютно ни при чем.
У вас в области НЧ (слева на графике) основной вклад в импеданс вносит последовательная индуктивность, в области ВЧ (справа на графике) - паразитная емкость, а на резонансной частоте они скомпенсированы.
Ну а скин эффект из совершенно другой оперы и здесь, конечно, абсолютно ни при чем.
a
Смотрите, ну там же все по буковкам расписано и показано.
У вас в области НЧ (слева на графике) основной вклад в импеданс вносит последовательная индуктивность, в области ВЧ (справа на графике) - паразитная емкость, а на резонансной частоте они скомпенсированы.
Ну а скин эффект из совершенно другой оперы и здесь, конечно, абсолютно ни при чем.
У вас в области НЧ (слева на графике) основной вклад в импеданс вносит последовательная индуктивность, в области ВЧ (справа на графике) - паразитная емкость, а на резонансной частоте они скомпенсированы.
Ну а скин эффект из совершенно другой оперы и здесь, конечно, абсолютно ни при чем.
Синяя линия на графике подписана как R, получается, это график активного сопротивления?
a
a
Вот из презентации вьюрта. См. правый график.
Обратите внимание на красный и оранжевый графики, для разных колец.
Можете объяснить, почему у красного графика активное сопротивление падает?
Обратите внимание на красный и оранжевый графики, для разных колец.
Можете объяснить, почему у красного графика активное сопротивление падает?
VK
aum
Вот из презентации вьюрта. См. правый график.
Обратите внимание на красный и оранжевый графики, для разных колец.
Можете объяснить, почему у красного графика активное сопротивление падает?
Обратите внимание на красный и оранжевый графики, для разных колец.
Можете объяснить, почему у красного графика активное сопротивление падает?
конечно могу. только попозже :)
не хочу наврать, а для построения вменяемого объяснения нужно время
не хочу наврать, а для построения вменяемого объяснения нужно время
VK
aum
Синяя линия на графике подписана как R, получается, это график активного сопротивления?

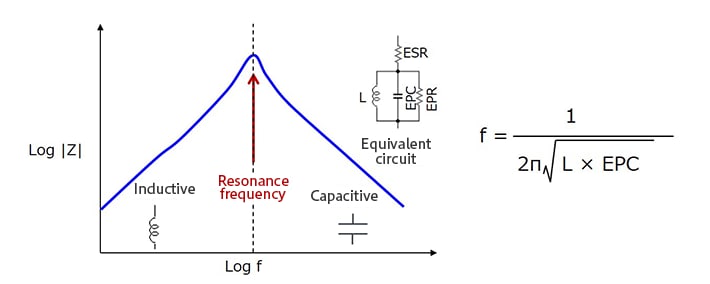

да, это активная компонента EPR
VK
Намёк ваш понимаю: R как активное сопротивление должно было бы выглядеть прямой горизонтальной линией.
VK
просто длело в том, что на графике отображено не онн
