2020 December 12

И

Илья in Deus Volt!
Vladimir Komissarov
первый вариант вообще никак не будет гасить все что в антирезонансе на 10МГц, а при успешном стечении может даже усиливать.

Второй вариант на много порядков лучше в ВЧ, но имеет НЧ резонанс на 400-500кГц и дает +10дб любому говну в той части спектра (а это прям современные dc/dc как раз).

Третий вариант же спасает отца русской демократии. Обратите внимание на ESR капа на 4.7мкф слева - это не сильно вредит его перформансу в области НЧ, но за то режет локальный НЧ резонанс за счет демпфирования
В общем один хороший кондер 0.1 мкФ наше все?
источник
14:14пожаловаться#1

VK

Vladimir Komissarov in Deus Volt!
Илья
В общем один хороший кондер 0.1 мкФ наше все?
Ну нет, ответ — зависит от многих факторов
источник
14:15пожаловаться#2

И

Илья in Deus Volt!
Vladimir Komissarov
в бусине далеко витки друг от друга и потери материала высокие (фильтр ВЧ который на провод защелкивается - хороший пример вообще бусины состоящей из одного витка)
Спасибо, теперь суть понял. Я че то думал бусина просто та же катушка только на другом материале
источник
14:15пожаловаться#3

VK

Vladimir Komissarov in Deus Volt!
Илья
Спасибо, теперь суть понял. Я че то думал бусина просто та же катушка только на другом материале
Да, думаешь о биде - представляешь хрень которая вносит потери в любой сигнал, проходящий через неё. И основная характеристка - на сколько сильны эти потери и какой частотный профиль имеют
источник
14:16пожаловаться#4

VK

Vladimir Komissarov in Deus Volt!
(80 Кб)
вот хорошая пикча
источник
14:17пожаловаться#5

VK

Vladimir Komissarov in Deus Volt!
Илья
В общем один хороший кондер 0.1 мкФ наше все?
я бы переходил на 1мкф вообще по дефолту.
источник
14:18пожаловаться#6

VK

Vladimir Komissarov in Deus Volt!
это если как общий случай рассматривать.
а если чуть требования растут по тому же EMC, то тут каждый дизайн будет уникален и советы - тоже
источник
14:18пожаловаться#7

И

Илья in Deus Volt!
Понял, спасибо
источник
14:23пожаловаться#8

K

Konstantin in Deus Volt!
Vladimir Komissarov
(35.85 Кб)
А если ESR 50мОм, то картина сильно меняется :)
Что за прога?
источник
14:53пожаловаться#9

K

Konstantin in Deus Volt!
Как то делал конструкцию с моторчиком, моторчика было 2 варианта: с тормозом и без. Вариант без тормоза сводил микруху с ума помехами
источник
14:54пожаловаться#10

K

Konstantin in Deus Volt!
Так что фильтрация помех очень актуальная вещь. Что только не ставил, без толку
источник
14:54пожаловаться#11

И

Илья in Deus Volt!
Konstantin
Что за прога?
LTspice полагаю
источник
14:58пожаловаться#12

VK

Vladimir Komissarov in Deus Volt!
Konstantin
Что за прога?
LTspice, лучший среди бесплатных
источник
14:59пожаловаться#13

K

Konstantin in Deus Volt!
Vladimir Komissarov
LTspice, лучший среди бесплатных
Капа понятно, а что такое бид?
источник
15:00пожаловаться#14

VK

Vladimir Komissarov in Deus Volt!
Konstantin
Капа понятно, а что такое бид?
ferrite bead
источник
15:00пожаловаться#15

K

Konstantin in Deus Volt!
Vladimir Komissarov
ferrite bead
Типа колечко?
источник
15:00пожаловаться#16

И

Илья in Deus Volt!
Konstantin
Типа колечко?
Бусина, может быть и в обычном 0603 корпусе как резистор, может и кольцом быть на проводе
источник
15:04пожаловаться#17

K

Konstantin in Deus Volt!
Понял, спасибо
источник
15:05пожаловаться#18

НГ

Нафис Гимранов... in Deus Volt!
Vladimir Komissarov
А что за видос?
возможно этот
https://www.youtube.com/watch?v=BcJ6UdDx1vg
YouTube
EEVblog #859 - Bypass Capacitor Tutorial
Everything you need to know about bypass capacitors.
How do they work?
Why use them at all?
Why put multiple ones in parallel?
What effect does package type have on performance?
Are there any traps?
Dave measures some bypass capacitors with an impedance analyser to confirm the whiteboard theory and shows the complexities involved.

Previous video on Electrolytic capacitors in parallel: https://www.youtube.com/watch?v=wwANK...

Reverse geometry packages:
https://product.tdk.com/info/en/catal...
Low inductance chip capacitors:
http://media.digikey.com/pdf/Data%20S...

Forum:  http://www.eevblog.com/forum/blog/eevblog-859-bypass-capacitor-tutorial/

EEVblog Main Web Site: http://www.eevblog.com
The 2nd EEVblog Channel: http://www.youtube.com/EEVblog2

Support the EEVblog through Patreon!
http://www.patreon.com/eevblog

EEVblog Amazon Store (Dave gets a cut):
http://astore.amazon.com/eevblogstore-20

T-Shirts: http://teespring.com/stores/eevblog

Donations:
http://www.eevblog.com/donations/
Projects:
http://www.…
источник
15:29пожаловаться#19

DT

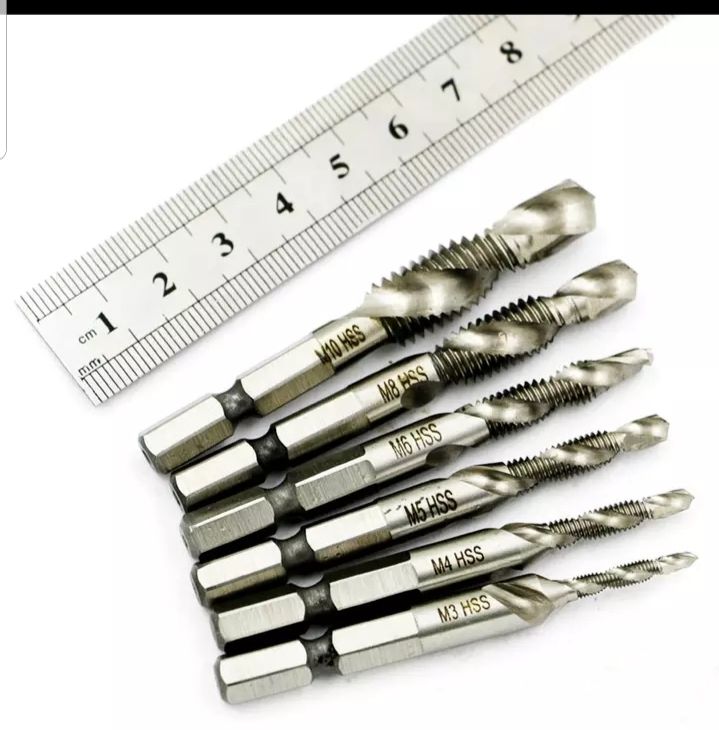

Dmitry Teh in Deus Volt!
Oybek Usmanov
желательна твёрдая рука. иначе обидно получается
источник
15:40пожаловаться#20
