Size: a a a

2020 November 25

l

lbh in Deus Volt!
Vladimir Komissarov
Ну... да :)

А вот аппликушка от линеаров довольно интересная, раньше не попадалась, спасибо
в некотором смысле да :)
источник

l

lbh in Deus Volt!
я нашёл практически идеальный линейник. даже слишком наверное для моих нужд
источник

l

lbh in Deus Volt!
источник

VK

Vladimir Komissarov in Deus Volt!
есть и попроще, типа NCP702, или СТшного (!) LDLN025
источник

l

lbh in Deus Volt!
Vladimir Komissarov
есть и попроще, типа NCP702, или СТшного (!) LDLN025
хм. такой psrr и кренка(в смысле 7805) обеспечивает. в чём профит?
источник

l

lbh in Deus Volt!
а хотя у 7805 написано These parameters, although guaranteed, are not 100% tested in production. :D
источник

VK

Vladimir Komissarov in Deus Volt!
lbh
хм. такой psrr и кренка(в смысле 7805) обеспечивает. в чём профит?
в низком собственном шуме
источник

VK

Vladimir Komissarov in Deus Volt!
psrr это один из компонентов, как выше где-то упоминал, второй компонент шумов - собственные шумы, третий - PDN
источник

l

lbh in Deus Volt!
угу. я в курсе
источник

В

Владимир in Deus Volt!
Dmitry Noskov
Ну от нее в 99% процентов случаев зависит только ток намагничивания, который мало интересен
Витки связаны с индукцией, для их расчета индуктивность считать не надо
Разве ллц так мало, что входит в 1%? ;) Кстати, а ты как смотришь на подход вводить небольшой зазор в транс LLC чтобы тюнинговать индуктивность?
источник

DN

Dmitry Noskov in Deus Volt!
Владимир
Разве ллц так мало, что входит в 1%? ;) Кстати, а ты как смотришь на подход вводить небольшой зазор в транс LLC чтобы тюнинговать индуктивность?
99% не всех изолированных преобразователей, а в 99% случаев расчёта fixed frequency мостов/полумостов/форвардов etc :)
Для LLC положительно отношусь, но там вопрос необходимости оценки индуктивности намагничивания даже не поднимается, ключевой параметр)
источник

В

Владимир in Deus Volt!
MaySpace21 MaySpace

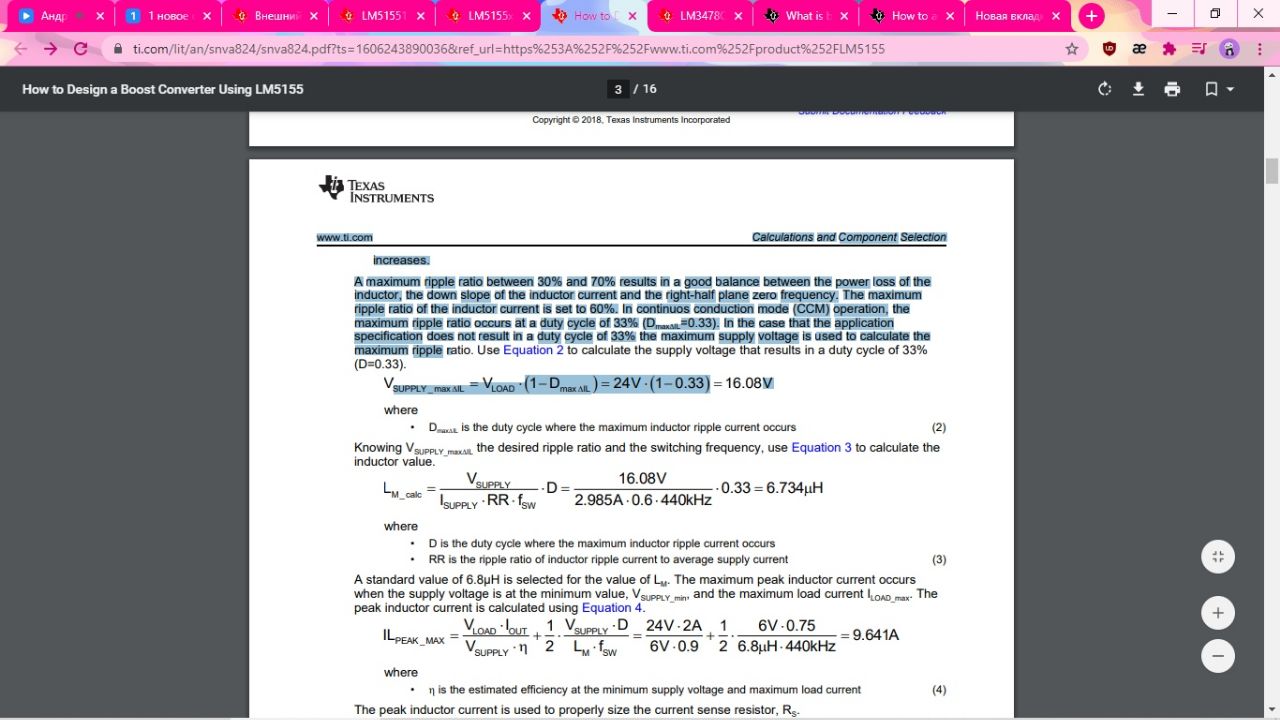

Добрый вечер. Тапками не бить и сильно не ругаться. Ибо только ступаю по тернистому пути  изучении силовой электроники. Вопрос такой, почему они D - коэффициент заполнение берут в диапазоне от 30 и 70% и именно значение 33%. Когда при расчёте D для boost  конветора D=1-Vвх/Vвых. То есть когда на входе 6 В а на выходе 24 =0,75. Микросхема LM5155 от TI , пытаюсь сделать обыкновенный повыщающий преобразователь
Ты неверно всë понял. От 30 до 70 это они пишут про пульсации тока дросселя. А дьюти 0,33 они не выбрали, они использовали это значение чтобы посчитать индуктивность, тк при этом дьюти максимальный риппл.
источник

s

sifun in Deus Volt!
Владимир
Разве ллц так мало, что входит в 1%? ;) Кстати, а ты как смотришь на подход вводить небольшой зазор в транс LLC чтобы тюнинговать индуктивность?
какую индуктивность? намагничивания только им и настраивается
источник

A

Andrey K in Deus Volt!
Kyle Nekto
Не, нужно прозрачная сеть 485
Завтра напомни, на работе пороюсь, может осталась инфа
источник

KN

Kyle Nekto in Deus Volt!
Andrey K
Завтра напомни, на работе пороюсь, может осталась инфа
Если сам раньше не найду
источник

jp

jon pedro in Deus Volt!
Yaroslav
Народ, кто работает в кикаде, подскажите. Есть ли в нем аналог Find similar в альтиуме? Нужно все резисторы одного номинала поменять на другой партнамбер
Ты в готовом чертеже хочешь номинал поменять? Все файлы в кикаде открываются через блокнот, как вариант можно быстро нот падом все что надо заменить
источник

Y

Yaroslav in Deus Volt!
jon pedro
Ты в готовом чертеже хочешь номинал поменять? Все файлы в кикаде открываются через блокнот, как вариант можно быстро нот падом все что надо заменить
Да, в готовой схеме поменять в поле с партнамбером значение для всех 10к резисторов. За идею спасибо, думал мож в самом кикаде есть такая возможность, как в альтиуме
источник

jp

jon pedro in Deus Volt!
Yaroslav
Да, в готовой схеме поменять в поле с партнамбером значение для всех 10к резисторов. За идею спасибо, думал мож в самом кикаде есть такая возможность, как в альтиуме
Может и есть,
@Misaka10031 знаешь как человеку помочь?
источник

DR

Dmitry Rezvanov in Deus Volt!
Yaroslav
Да, в готовой схеме поменять в поле с партнамбером значение для всех 10к резисторов. За идею спасибо, думал мож в самом кикаде есть такая возможность, как в альтиуме
В голову приходит только скрипт на питоне, в кикаде есть поддержка
источник

DR

Dmitry Rezvanov in Deus Volt!
Только сам не пробовал, увы
источник
