А N87 не пробовали материал?)

При намотке свивайте проводочки для увеличения магнитной связи

Транс с меньшим количеством витков но большей магнитной проницаемостью сердечника будет давить лучше, чем много витков на сердечнике с меньшей проницаемостью.
Пруфов не будет ;)

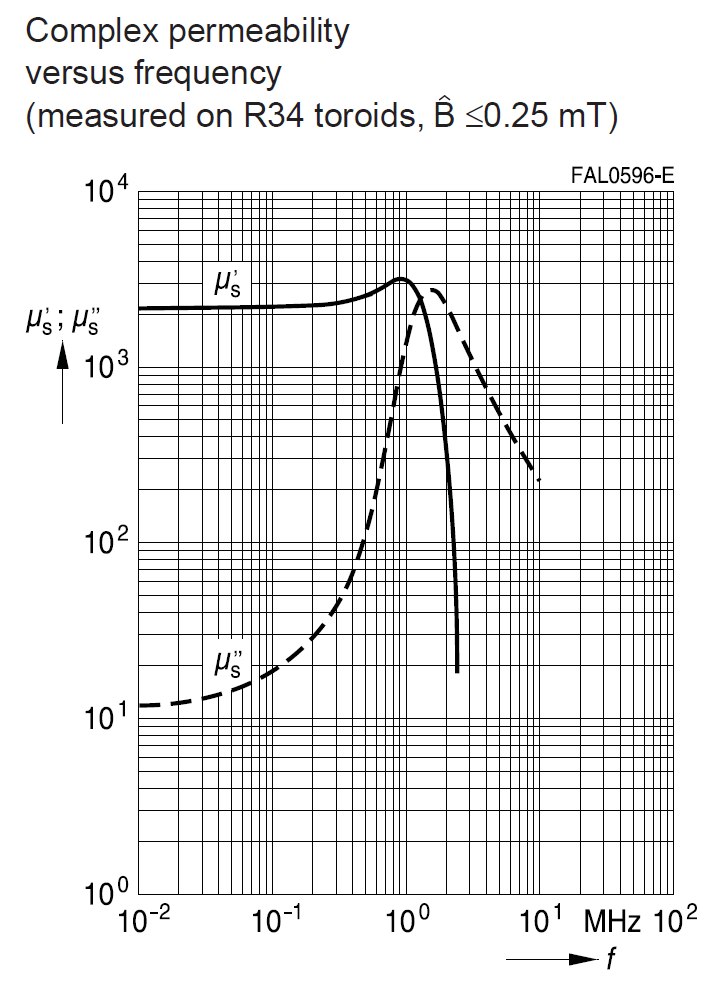

Классный материал, но увы до 500 кГц, а мне нужно на два порядка вверх - до 50 МГц.
Нет, я когда выбирал К1 я помнится долго рассматривал эту их  табличку с материалами, ничего там больше особенно не в  кассу. Вот удивление вызывает TT-1-6, ведь до 300 МГц работает, зараза! Я проверял, на самом деле и до 450 МГц полёт нормальный, ну правда и стОит эта живопырина совсем не по-детски. Что препятствует просто наковырять из них десяток сердечников чтобы слепить один дельный транс.

Согласен!

Мотай :) Он у меня со свистом до 30МГц работает на синусе, больше нужды не было

Хм, попробую, спасибо за дельный совет.
Если взлетит - с меня бонус ;)!

Когда будешь мотать, первичку и вторичку скрути вместе и сразу так наматывай, если у тебя 1:1 согласование, если 1:4 или 1:9 просто рядышком укладывай жилы, должно работать, в понедельник или вторник сам гляну, а то не хочется за генератором ехать

Нащёт намотки - принято, но до понедельника мне по-любому этот сердечник не достать...

Есть какие-нибудь чип и дипы рядом? Или радиорынки?

Ну вообще да - Кварц на Энтузиастах (в мск). Зайду, посмотрю, спс!

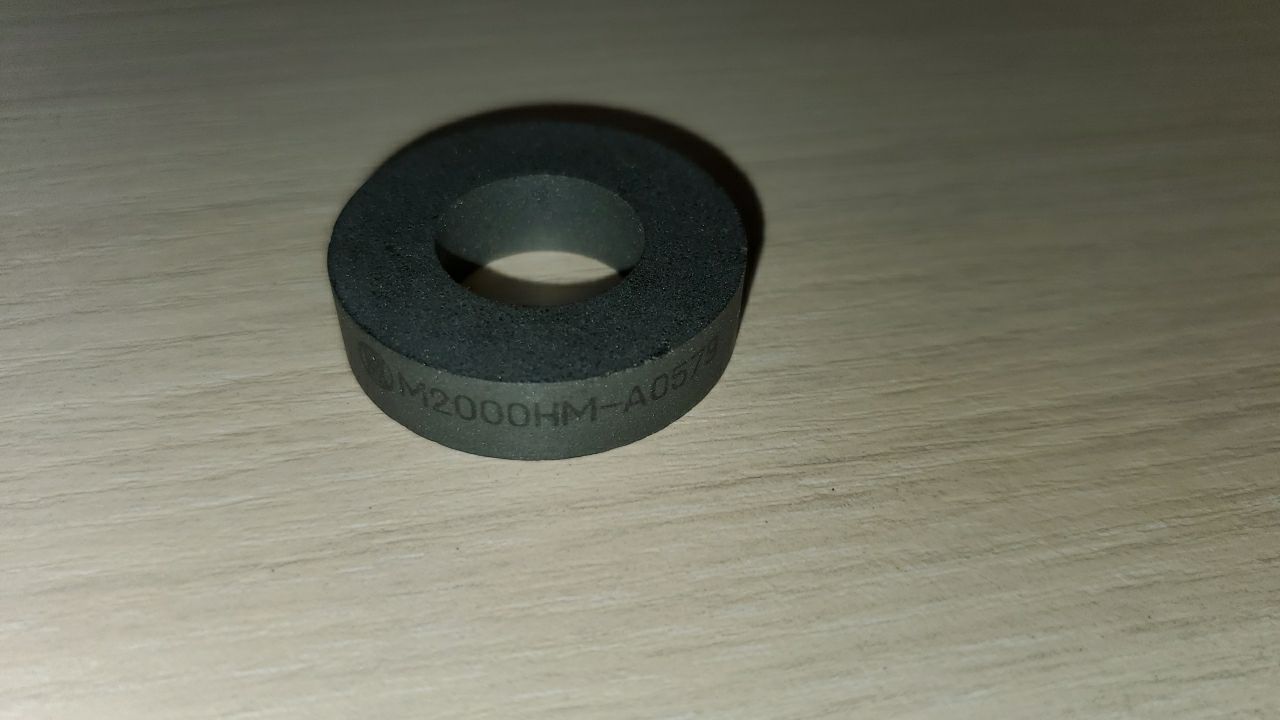

Это одни из самых распространённых колец, аналог вроде как НН2000

Но ведь не должен! Нету ж у него никакого мю на мегагерцах?

На частототах повыше материал уже не «используется» обмотками для передачи энергии

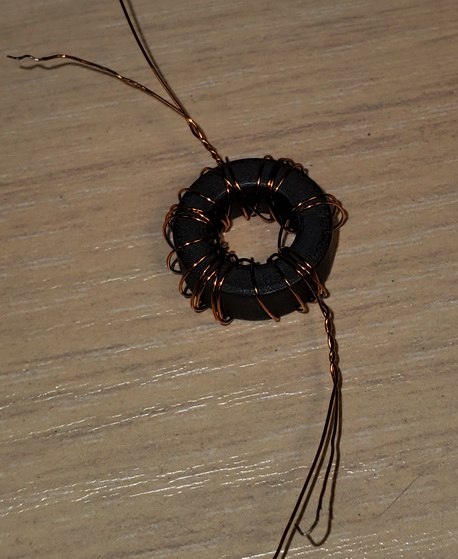

Годится?

Попробуй сейчас мотануть

Попробую - отпишусь.

Ок

Феррит домен сейчас выпускает аналог BL0 муратовской как раз на НН вроде.
