V
А я обычно развожу функциональными блоками максимально плотно, а потом леплю уже единую плату
А... Ну это если есть такие блоки, то так же. Но каждый блок тоже сначала на 3, потом на 5)
Size: a a a
2020 October 25
DF
И вот сюда прям просится керамика, а то у тебя питание пришло, потом на фьюз, а ближайшая керамику, которая какахи уберет настолько далеко, что ее не видно
учитывая любовь MLCC к КЗ - боюсь UL оно не пройдет...
И
А что с КЗ у керамики?
DF
Куда высылать денег на донат на фен за 2к руб?)
да у меня печка есть, но у меня детская травма от сдувания таких разьемов вместе со всеми соседями, если оно плотно укомпоновано
И
Тебе надо поставить керамику или ДО или прям ПОСЛЕ фьюза, иначе говнишко
И
да у меня печка есть, но у меня детская травма от сдувания таких разьемов вместе со всеми соседями, если оно плотно укомпоновано
скотч теплопроводный)) Это же вроде не так все страшно
V
да у меня печка есть, но у меня детская травма от сдувания таких разьемов вместе со всеми соседями, если оно плотно укомпоновано
А... Тут надо учиться скорость фена выставлять и чувствовать, когда компоненты 0402 вот-вот начнут сдуваться))) С опытом приходит)
И
Так тут даже не 0402 полагаю
DF
скотч теплопроводный)) Это же вроде не так все страшно
capton?
И
capton?
Желто-коричневый обычно, ремонтники любят, хз как он по научному прям называется
V
Я первые QFN48 сдувал постоянно. Ща могу 0402 запаивать и пинцетом поправлять (помогать поверхностному натяжению) делать красиво, как на фабрике)
DF
fuse 0805
DF
защита SOT-23-6
DF
Желто-коричневый обычно, ремонтники любят, хз как он по научному прям называется
есть, мне тут же в чатике фольгу посоветовали, лучше выходит
И
фольга это совсем хорошо, для царей вариант
И
он скотч есть и на медной фольге даже, помогает даже с кривыми руками не сдуть 0201
DF
Тебе надо поставить керамику или ДО или прям ПОСЛЕ фьюза, иначе говнишко
Боюсь UL не пройдет, еще учитывая любовь керамики к КЗ, то формально лучше после fuse и после ESD
И
Боюсь UL не пройдет, еще учитывая любовь керамики к КЗ, то формально лучше после fuse и после ESD
1) Что будет с керамикой то от КЗ в несколько ампер? И откуда инфа подобная?
2) Можно и после, тогда фьюз впритык к разъему и после него сразу керамика
2) Можно и после, тогда фьюз впритык к разъему и после него сразу керамика
DF
1) Что будет с керамикой то от КЗ в несколько ампер? И откуда инфа подобная?
2) Можно и после, тогда фьюз впритык к разъему и после него сразу керамика
2) Можно и после, тогда фьюз впритык к разъему и после него сразу керамика
1 - UL пофиг
они даже на разьем программатора который юзеру недоступен - требуют TVS ставить

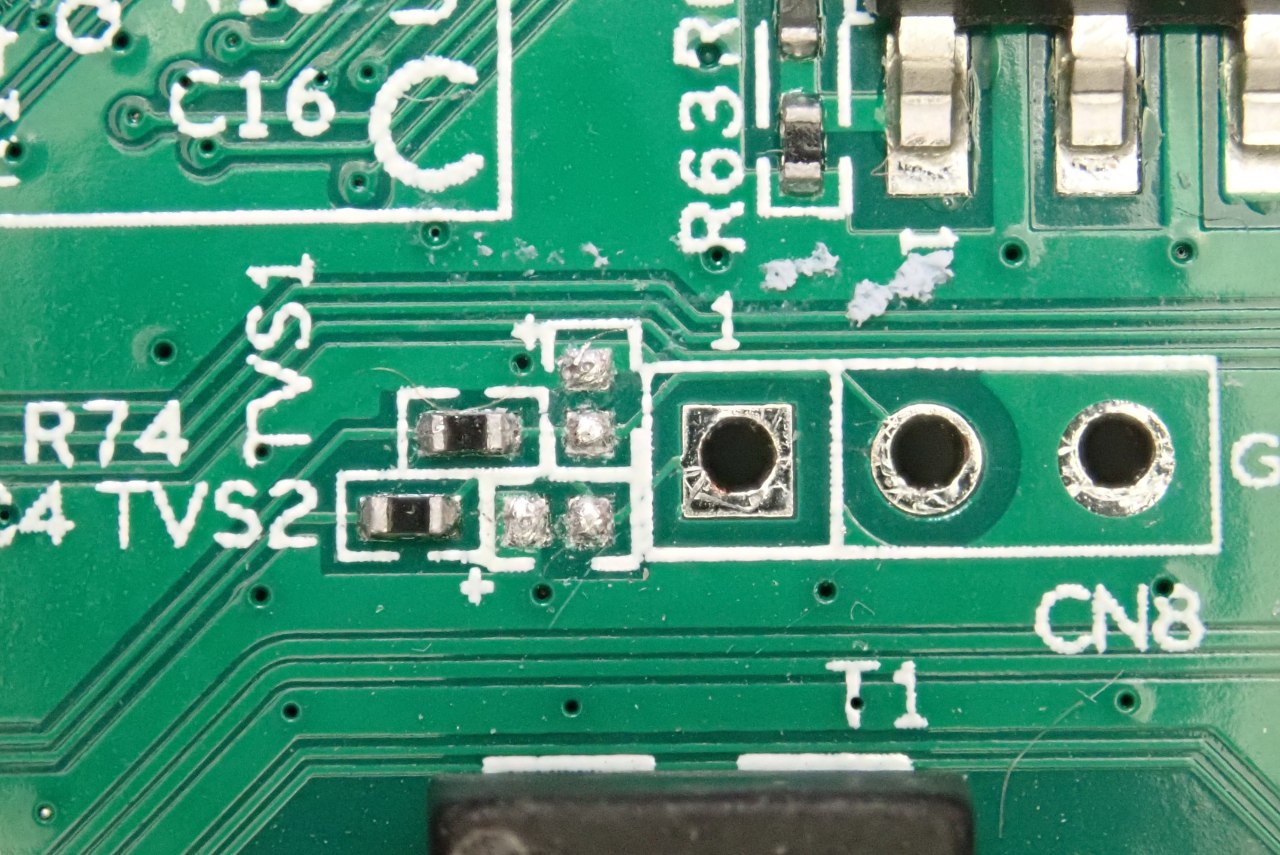

в итоге получается такая фигня (не моя плата), просто в продакшне разьем и TVS не распаивают
они даже на разьем программатора который юзеру недоступен - требуют TVS ставить
в итоге получается такая фигня (не моя плата), просто в продакшне разьем и TVS не распаивают
И
1 - UL пофиг
они даже на разьем программатора который юзеру недоступен - требуют TVS ставить
в итоге получается такая фигня (не моя плата), просто в продакшне разьем и TVS не распаивают
они даже на разьем программатора который юзеру недоступен - требуют TVS ставить
в итоге получается такая фигня (не моя плата), просто в продакшне разьем и TVS не распаивают
Так я не пойму при чем тут керамика и КЗ? Что ей будет и почему нельзя?
