jp
Но как ты тогда потом увидишь частоту если её фильтровать?)

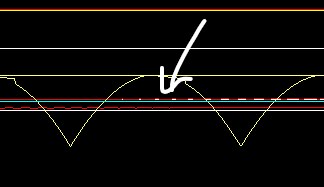

Голубая линия - отфильтрованное входное. Волны желтого цвета - мгновенное входное. Соответственно я смотрю переход и через него определяю частоту
Size: a a a
2020 October 21
RV
Голубая линия - отфильтрованное входное. Волны желтого цвета - мгновенное входное. Соответственно я смотрю переход и через него определяю частоту
Я бы сделал всё же на оптроне. А после него желательно какой то буфер поставить. Вчера вроде обсуждали это.
jp
Я бы сделал всё же на оптроне. А после него желательно какой то буфер поставить. Вчера вроде обсуждали это.
не читал чат, посмотрю. Но тут уже не мне мне решать
И
Игорь
На входе можно любое, мощность максимум 10вт, гальван развязка нужна, на выходе 12
Что есть любое? 12-12 пойдёт?
И
Ну помкольку у меня нет перехода через 0, я и сделал фильтрацию сильную
Оконный компаратор и считай пики
И
Что есть любое? 12-12 пойдёт?
От 24, но это потому что раелизовано в старой версии так
И
Игорь
От 24, но это потому что раелизовано в старой версии так

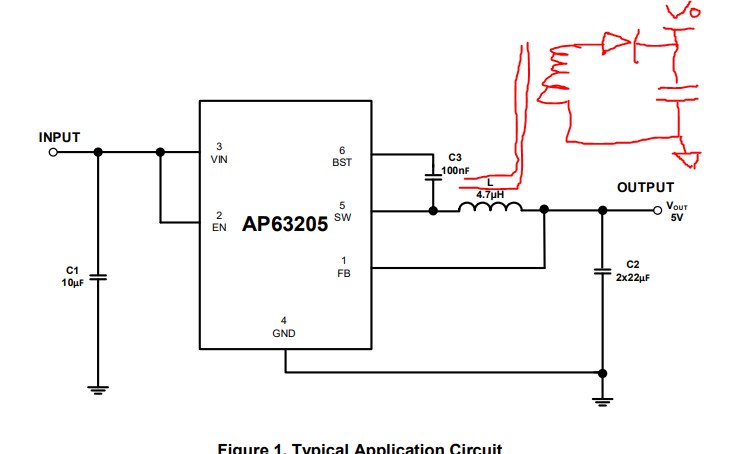

Берешь синхронный buck любой, который выдерживает 28+В и на 1+А и цепляешь транс к нему, получаешь flybuck
И
Берешь синхронный buck любой, который выдерживает 28+В и на 1+А и цепляешь транс к нему, получаешь flybuck
По сути у меня щас синхронный бак и есть, но нет входа обратной связи и защиты, поэтому полез дальше искать
И

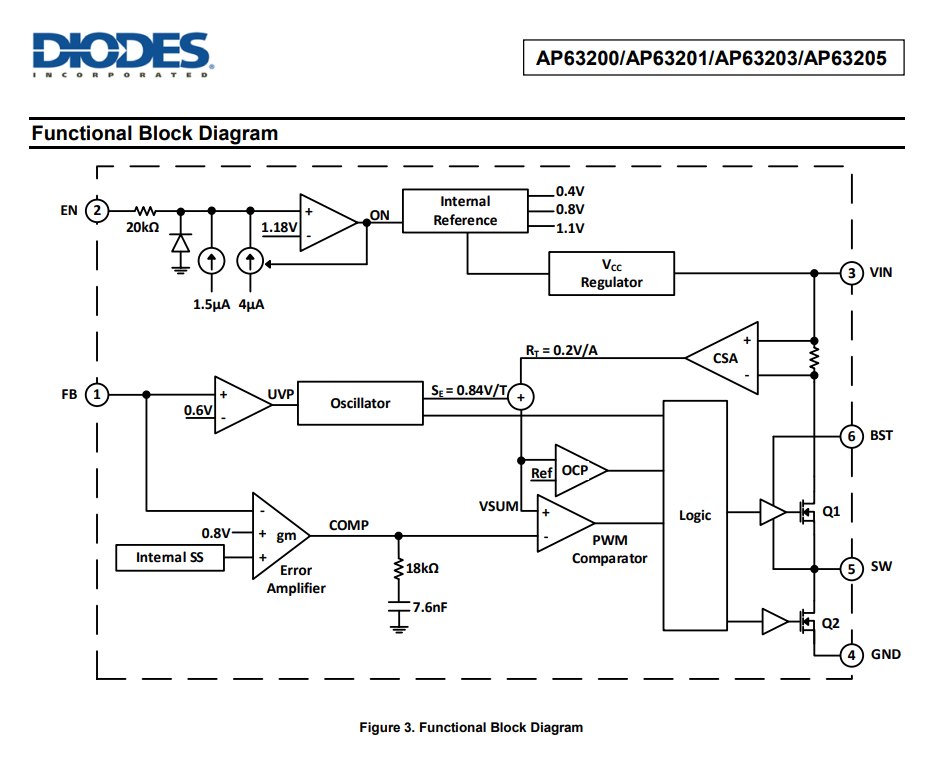

AP63205
И
И
Только делитель на FB добавь, чтобы 12В получить
И
А что скажешь про защиту от кз
И
А даташит открыть?)
И
AP63200 тоже самое по сути, их проще купить обычно и выход от 1.2В и далее
И
Я открыл, но не долистал) Спасибо.
И
Если возникнет вопрос как работает и как считать, то смотри мануал для LM5017, там flybuck рассмотрен подробно и есть пример расчета. Просто почему-то топология не самая популярная, хотя для развязки самое то на 5-20 Вт
И
Если возникнет вопрос как работает и как считать, то смотри мануал для LM5017, там flybuck рассмотрен подробно и есть пример расчета. Просто почему-то топология не самая популярная, хотя для развязки самое то на 5-20 Вт
Везде делитель ставят в первичке, будет ли стабильно, может лучше поставить во вторичку?
И
Игорь
Везде делитель ставят в первичке, будет ли стабильно, может лучше поставить во вторичку?
Тут прелесть в том, что у синхронного бака и без обратной связи четко соблюдается: Vout = Vin * Duty, у flybuck просто добавится еще коэффициент трансформации в формулу: Vout = Vin * Duty * K. Если на входе будет стабильная напруга, то и ОС не нужна, если на входе будет меняться напруга, то ОС в первчике более чем достаточна
И
Тут прелесть в том, что у синхронного бака и без обратной связи четко соблюдается: Vout = Vin * Duty, у flybuck просто добавится еще коэффициент трансформации в формулу: Vout = Vin * Duty * K. Если на входе будет стабильная напруга, то и ОС не нужна, если на входе будет меняться напруга, то ОС в первчике более чем достаточна
Немного будет меняться, спасибо. Были сомнения
И
Ну ставишь ОС и все, для +-5% на выходе этого будет более чем достаточно
