Size: a a a

2020 October 20

RS

Roman Storozhenko in Deus Volt!
Bulat Valeev
А если строку местами с интом поменять, совсем плохо будет?)
Речь была о другом
источник

BV

Bulat Valeev in Deus Volt!
Roman Storozhenko
Речь была о другом
Да я понял о чем речь.
источник

И

Игорь in Deus Volt!
Просветите, существуют ли полумостовые драйверы, с обратно связью по напряжению и с защитой по току? Не могу найти
источник

И

Илья in Deus Volt!
Игорь
Просветите, существуют ли полумостовые драйверы, с обратно связью по напряжению и с защитой по току? Не могу найти
То, что ты описал называется dc/dc преобразователь готовый)
источник

И

Илья in Deus Volt!
Так-то сложно представить зачем в драйвере может понадобиться ОС по напряжению...
источник

A

Aleksandr in Deus Volt!
Господа, я со своей вечной темой о дребезге, но теперь еще и осциллограммой. Желтый - сигнал "фильтрованный" конденсатором и резистором, дажее через 74hc125 я надеялся сделать крутые фронты. Но на выходе 74hc125 - красный. И я не могу понять почему так. И опять же - ткните меня носом в готовое решение если оно есть, пожалуйста
источник

И

Илья in Deus Volt!
На счет защиты - есть драйвера с контролем насыщения, это по сути защита от КЗ. Из мейнстрима старого HCPL-316J, если не хочется некрофилии, то смотри новые драйвера от Infineon
источник

И

Илья in Deus Volt!
Aleksandr
Господа, я со своей вечной темой о дребезге, но теперь еще и осциллограммой. Желтый - сигнал "фильтрованный" конденсатором и резистором, дажее через 74hc125 я надеялся сделать крутые фронты. Но на выходе 74hc125 - красный. И я не могу понять почему так. И опять же - ткните меня носом в готовое решение если оно есть, пожалуйста
Так ты возьми буфер то с триггером Шмидта. У тебя сигнал после RC-цепи крайне медленно нарастает, соответственно когда сигнал достигает 0.8....1.6В диапазона, то он начинает туда-сюда плясать, т.к. это зона не определенности
источник

В

Василий in Deus Volt!
Aleksandr
Господа, я со своей вечной темой о дребезге, но теперь еще и осциллограммой. Желтый - сигнал "фильтрованный" конденсатором и резистором, дажее через 74hc125 я надеялся сделать крутые фронты. Но на выходе 74hc125 - красный. И я не могу понять почему так. И опять же - ткните меня носом в готовое решение если оно есть, пожалуйста
что-то жёлтый сигнал совсем непонятный
источник

A

Aleksandr in Deus Volt!
мне тоже непонятный
источник

VC

Vladimir Cthulhu in Deus Volt!
Aleksandr
Господа, я со своей вечной темой о дребезге, но теперь еще и осциллограммой. Желтый - сигнал "фильтрованный" конденсатором и резистором, дажее через 74hc125 я надеялся сделать крутые фронты. Но на выходе 74hc125 - красный. И я не могу понять почему так. И опять же - ткните меня носом в готовое решение если оно есть, пожалуйста
А если буфер тригером Шмидта заменить?
источник

A

Aleksandr in Deus Volt!
Илья
Так ты возьми буфер то с триггером Шмидта. У тебя сигнал после RC-цепи крайне медленно нарастает, соответственно когда сигнал достигает 0.8....1.6В диапазона, то он начинает туда-сюда плясать, т.к. это зона не определенности
это моя следующая мысль. но пока что его под руками нет
источник

A

Aleksandr in Deus Volt!
у шмидта похожих проблем не будет?
источник

И

Илья in Deus Volt!

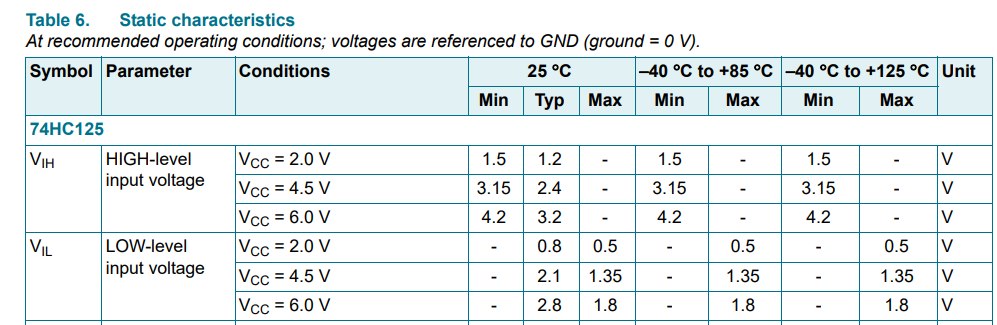

У тебя между 0.8 и 1.5 хуй пойми что
источник

A

Aleksandr in Deus Volt!
между 2В и 3В
источник

И

Илья in Deus Volt!
И еще... кондер в RC не большеват то?
источник

A

Aleksandr in Deus Volt!
большеват, еще как. но, снова повторюсь, я аналоговую электронику понимаю как магию вуду, и действую так же
источник

И

Илья in Deus Volt!
Покажи схему с номиналами
источник

A

Aleksandr in Deus Volt!
обычно, когда я делаю схемы, за мной радиотехники правят их в рабочее состояние. а тут "домашний" проект
источник

И

Илья in Deus Volt!
я бы для начала поставил триггер Шмидта + кондер несколько уменьшил. Либо убрать нахер буфер и триггер, оставить такой кондер и заюзать внешнее прерывание, если у тебя МК
источник
