A

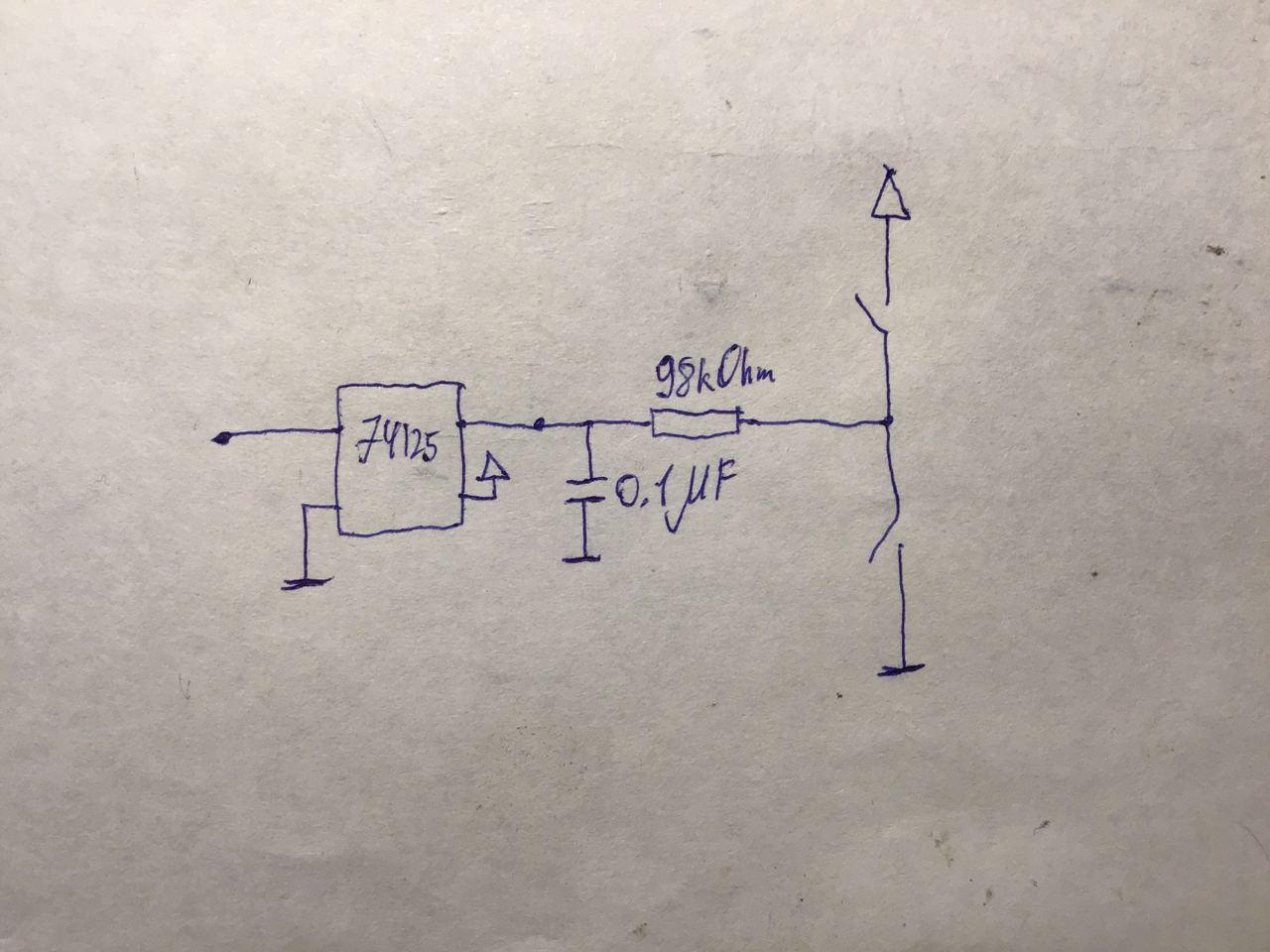

Покажи схему с номиналами
Size: a a a
2020 October 20
A
я бы для начала поставил триггер Шмидта + кондер несколько уменьшил. Либо убрать нахер буфер и триггер, оставить такой кондер и заюзать внешнее прерывание, если у тебя МК
Не МК, увы
A
Штош, буду добывать триггер шмидта
A
Спасибо
l

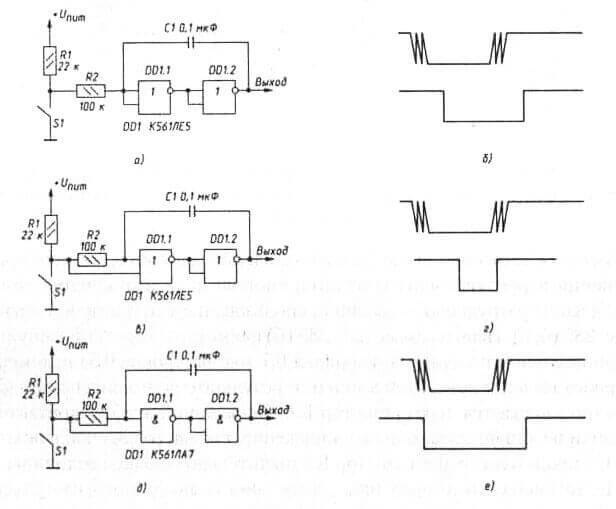

можно и вручную гистерезис замутить
l
l
если просто логика есть
A
Были такие мысли, но не зочется
В
почему кнопки две и включены так ?
A

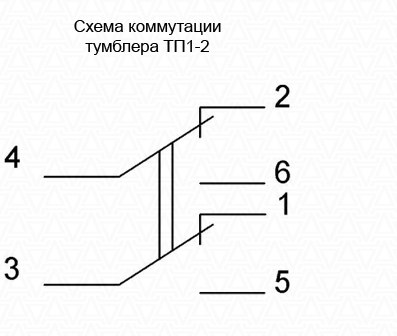

Это тумблер. Не знаю как его нарисовать
VC
Чтоб кз обеспечить )
И
1 кОм поставь и Шмидта
В
Это тумблер. Не знаю как его нарисовать
В
главное показать что переключатель один между двумя положениями
A
Буду знать
a
Можно так примерно оценить начально:
дребезг кнопки от 0.5 до 20 мс
значит, чтоб он не прошел, надо постоянную времени от 50мс и выше.
Выбираете резистор, и считаете емкость по формуле C = T/R
Максимальное значение резистора зависит от тока утечки входа.
Заложите для начала не более 20 К
ну и далее триггер шмитта на чем угодно:
ОУ, транзисторы, готовый в логике, или просто вход переключить в этот режим, если есть.
Или не паритесь, убираете RC и давите программно.
дребезг кнопки от 0.5 до 20 мс
значит, чтоб он не прошел, надо постоянную времени от 50мс и выше.
Выбираете резистор, и считаете емкость по формуле C = T/R
Максимальное значение резистора зависит от тока утечки входа.
Заложите для начала не более 20 К
ну и далее триггер шмитта на чем угодно:
ОУ, транзисторы, готовый в логике, или просто вход переключить в этот режим, если есть.
Или не паритесь, убираете RC и давите программно.
В
и всё равно я не понимаю что я вижу на осцилограмме
И
Василий
и всё равно я не понимаю что я вижу на осцилограмме
В смысле? Фронт медленно растет и буфер логический дрочится где-то в районе неопределенного лог уровня, по итогу выход буфера тоже дрочится
В
а жёлтый почему дёргается ?
И
aum
Можно так примерно оценить начально:
дребезг кнопки от 0.5 до 20 мс
значит, чтоб он не прошел, надо постоянную времени от 50мс и выше.
Выбираете резистор, и считаете емкость по формуле C = T/R
Максимальное значение резистора зависит от тока утечки входа.
Заложите для начала не более 20 К
ну и далее триггер шмитта на чем угодно:
ОУ, транзисторы, готовый в логике, или просто вход переключить в этот режим, если есть.
Или не паритесь, убираете RC и давите программно.
дребезг кнопки от 0.5 до 20 мс
значит, чтоб он не прошел, надо постоянную времени от 50мс и выше.
Выбираете резистор, и считаете емкость по формуле C = T/R
Максимальное значение резистора зависит от тока утечки входа.
Заложите для начала не более 20 К
ну и далее триггер шмитта на чем угодно:
ОУ, транзисторы, готовый в логике, или просто вход переключить в этот режим, если есть.
Или не паритесь, убираете RC и давите программно.
Там нет МК и у тумблера дребезг должен быть короче гораздо, все таки это не тактовая кнопочка с китайскими контактами
