Василий
а жёлтый почему дёргается ?
Наводка?
Size: a a a
2020 October 20
VK
Василий
а жёлтый почему дёргается ?
ну очевидно же..
в момент, когда плавный-плавный сигнал на входе достигает порога переключения чипа, чип начинает дёргать состояние выхода, все паразиты начинают излучать, а щуп осцилла, который наверняка прицеплен на земляной пин в сантиметрах десяти от точки наблюдения - принимать этот шум.
в момент, когда плавный-плавный сигнал на входе достигает порога переключения чипа, чип начинает дёргать состояние выхода, все паразиты начинают излучать, а щуп осцилла, который наверняка прицеплен на земляной пин в сантиметрах десяти от точки наблюдения - принимать этот шум.
В
ох
VK
Наводка?
Именно, но это весьма лапидарный ответ :)
В
Именно, но это весьма лапидарный ответ :)
аж загуглить пришлось
VK
Василий
аж загуглить пришлось
Тот редкий случай, когда тяжело гуглить, поскольку даже запрос поисковику непонятно как формулировать
VK
"Гугл, я вижу херню на осциллограмме, што это?"
В
хуже
В
я гуглил "лапидарный"
VK
ааа :)
VK
Василий
я гуглил "лапидарный"
гуглани историю появления термина, там про надгробья, оч интересно
И
Василий
аж загуглить пришлось
+1, тоже новое слово в копилку)
И

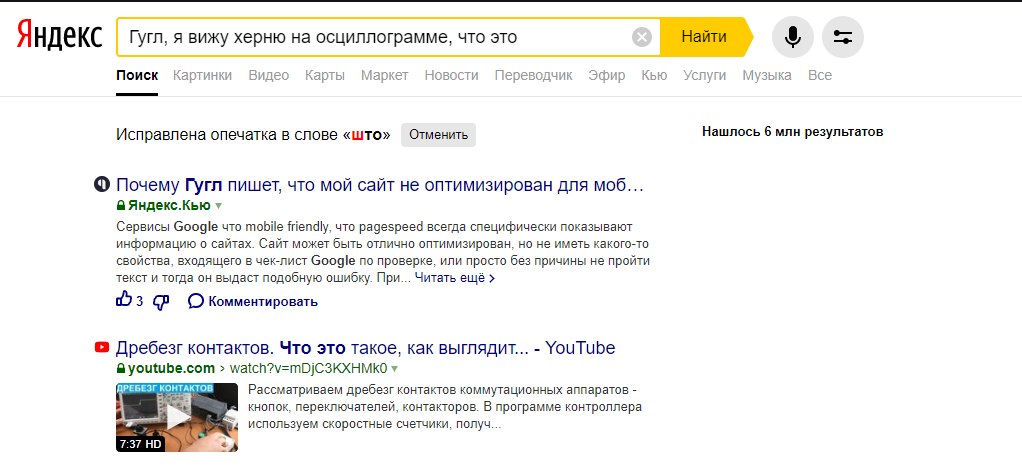

"Гугл, я вижу херню на осциллограмме, што это?"
Гугл дал херню, а вот яндекс в теме...
VK
VK
Хочу поделиться восхитительным открытием сегодняшним.
Оказывается, в альтии можно на любой пункт меню кликнуть с зажатым CTRL, и случится магия - откроется окно редактирования шорткатов для той самой функции, по которой кликнули.
Оказывается, в альтии можно на любой пункт меню кликнуть с зажатым CTRL, и случится магия - откроется окно редактирования шорткатов для той самой функции, по которой кликнули.
VK

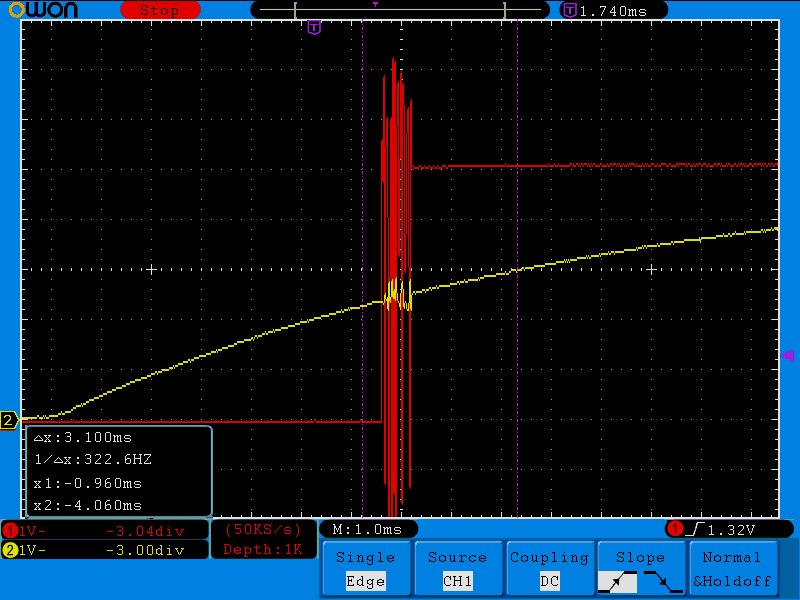

Господа, я со своей вечной темой о дребезге, но теперь еще и осциллограммой. Желтый - сигнал "фильтрованный" конденсатором и резистором, дажее через 74hc125 я надеялся сделать крутые фронты. Но на выходе 74hc125 - красный. И я не могу понять почему так. И опять же - ткните меня носом в готовое решение если оно есть, пожалуйста
Красное-дребезг кнопки, желтое- нарастание напряжения после RC-цепочки?
VK
Емкость конденсатора уменьшить?
A
Нарыл триггер шмидта. С ним все красиво и работает. Спасибо.
И
2020 October 21
И
Так-то сложно представить зачем в драйвере может понадобиться ОС по напряжению...
Дали схему с драйвером, была суть в том что драйвер норм и его не трогай, самый простой ir, который был другом устройстве. Тут появилась задача в обратной связи и защиты, я по неопытности , начал думать что лучше привязать). Посмотрю сегодня лучше готовый dcdc, вместо драйвера
