Embedded Group

1966 membersпожаловаться на группу
2020 December 19

jp

jon pedro in Embedded Group
DMC2803x_DRV.pdf
(274.76 Кб)

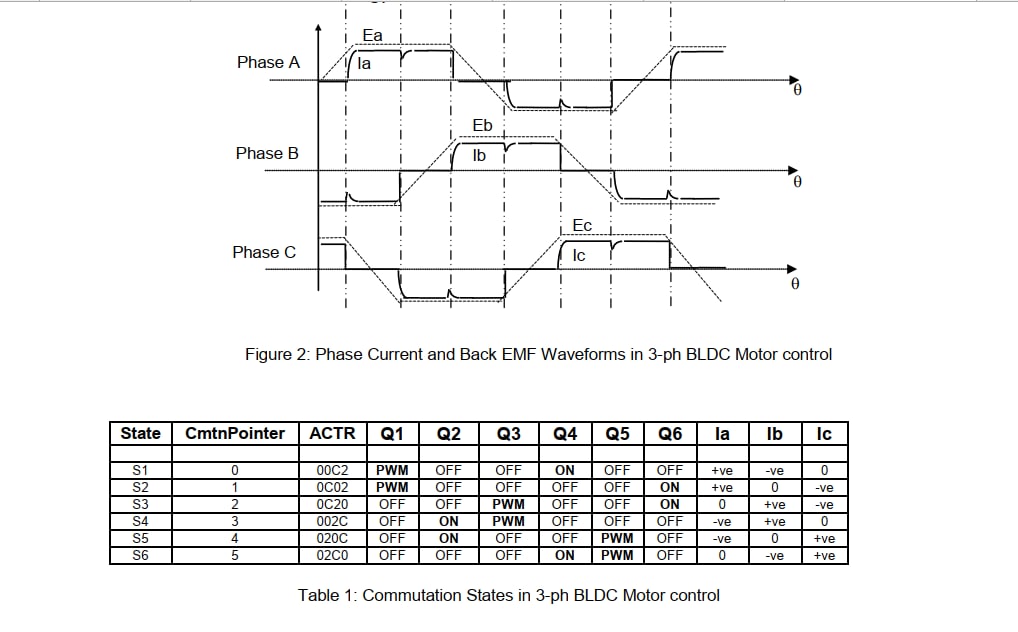

@P0nytale @korifey  В первом файле описывается техасовский драйвер по управлению шимом для BLDC. Но там есть внятное объяснение того, как вообще управлять ключами. (Мне это изложение показалось более внятным, чем первая в поиске статья по BLDC на хабре) Вторые 2 файла описывают их пример. Полезно может быть тем, если совсем не знаком с темой, то можно хотя бы посмотреть структурную схему управления
источник
18:47пожаловаться#1

jp

jon pedro in Embedded Group
Trapezoidal_Control_of_BLDC_Motors_Using_Hall_Effect_Sensors_.pdf
(1.04 Мб)
Датчиковое
источник
18:48пожаловаться#2

jp

jon pedro in Embedded Group
Sensorless Trapezoidal Control of BLDC Motors.pdf
(1.16 Мб)
Бездатчиковое.
источник
18:48пожаловаться#3

jp

jon pedro in Embedded Group
jon pedro
DMC2803x_DRV.pdf
(274.76 Кб)
@P0nytale @korifey  В первом файле описывается техасовский драйвер по управлению шимом для BLDC. Но там есть внятное объяснение того, как вообще управлять ключами. (Мне это изложение показалось более внятным, чем первая в поиске статья по BLDC на хабре) Вторые 2 файла описывают их пример. Полезно может быть тем, если совсем не знаком с темой, то можно хотя бы посмотреть структурную схему управления
страница 9 и там пару листов, как техническая часть закончится
источник
18:49пожаловаться#4

P

Ponytale 🇷🇺 in Embedded Group
jon pedro
DMC2803x_DRV.pdf
(274.76 Кб)
@P0nytale @korifey  В первом файле описывается техасовский драйвер по управлению шимом для BLDC. Но там есть внятное объяснение того, как вообще управлять ключами. (Мне это изложение показалось более внятным, чем первая в поиске статья по BLDC на хабре) Вторые 2 файла описывают их пример. Полезно может быть тем, если совсем не знаком с темой, то можно хотя бы посмотреть структурную схему управления
источник
18:50пожаловаться#5

P

Ponytale 🇷🇺 in Embedded Group
Это что, управление с открытием только двух ключей?
источник
18:51пожаловаться#6

jp

jon pedro in Embedded Group
Ponytale 🇷🇺
Это что, управление с открытием только двух ключей?
а ты думал, что надо синус в bldc гнать?
источник
18:51пожаловаться#7

P

Ponytale 🇷🇺 in Embedded Group
jon pedro
а ты думал, что надо синус в bldc гнать?
честно говоря у меня с термином bldc непонимание. я думал что это безколлекторный синхронным двигатель с постоянными магнитами на роторе и трехфазной статорной обмоткой
источник
18:53пожаловаться#8

P

Ponytale 🇷🇺 in Embedded Group
наверное я ошибаюсь?
источник
18:53пожаловаться#9

jp

jon pedro in Embedded Group
Ponytale 🇷🇺
честно говоря у меня с термином bldc непонимание. я думал что это безколлекторный синхронным двигатель с постоянными магнитами на роторе и трехфазной статорной обмоткой
и что тут не так?
источник
18:54пожаловаться#10

P

Ponytale 🇷🇺 in Embedded Group
ну я типа питаю их синусоидальной ЭДС
источник
18:55пожаловаться#11

P

Ponytale 🇷🇺 in Embedded Group
отслеживая энкодером угловое положение ротора и опережая по фазе угол напряжения на угол тяжения двигателя
источник
18:56пожаловаться#12

P

Ponytale 🇷🇺 in Embedded Group
простое трехфазное синусоидальное шим...
источник
18:56пожаловаться#13

jp

jon pedro in Embedded Group
Ponytale 🇷🇺
ну я типа питаю их синусоидальной ЭДС
ну от синуса тоже крутиться будет, если в этом вопрос, но вроде как это не эффективно. В этот вопрос глубоко не погружался, помню как-то в универе это объясняли, но по работе не приходилось глубже это изучать
источник
18:57пожаловаться#14

P

Ponytale 🇷🇺 in Embedded Group
jon pedro
ну от синуса тоже крутиться будет, если в этом вопрос, но вроде как это не эффективно. В этот вопрос глубоко не погружался, помню как-то в универе это объясняли, но по работе не приходилось глубже это изучать
надо бы вникнуть повнимательнее. крутится, да.
источник
18:57пожаловаться#15

P

Ponytale 🇷🇺 in Embedded Group
есть еще индукторные машины. мб bldc их имеет в виду если на английском если?

bldc это в тупую: "заменили коллектор на транзисторный коммутатор". но при этом тип самого двигателя не ясен до конца. ну, мне по крайней мере
источник
18:59пожаловаться#16

P

Ponytale 🇷🇺 in Embedded Group
@Bahoo08 мне было бы важно разобраться с отличием принципа управления синхронным двигателем с пост. магнитами на роторе при двух- и трех- транзисторных коммутациях. если будет инфа - пожалуйста, присылай.
источник
19:01пожаловаться#17

jp

jon pedro in Embedded Group
Ponytale 🇷🇺
есть еще индукторные машины. мб bldc их имеет в виду если на английском если?

bldc это в тупую: "заменили коллектор на транзисторный коммутатор". но при этом тип самого двигателя не ясен до конца. ну, мне по крайней мере
мне кажется, тут связано с тем, что используются постоянные магниты. У шагового двигателя с постоянными магнитами похожая же идея, если ничего не путаю
источник
19:01пожаловаться#18

jp

jon pedro in Embedded Group
Ponytale 🇷🇺
@Bahoo08 мне было бы важно разобраться с отличием принципа управления синхронным двигателем с пост. магнитами на роторе при двух- и трех- транзисторных коммутациях. если будет инфа - пожалуйста, присылай.
с этим, наверное пасс, с асинхронными в основном играюсь пока что
источник
19:02пожаловаться#19

P

Ponytale 🇷🇺 in Embedded Group
jon pedro
мне кажется, тут связано с тем, что используются постоянные магниты. У шагового двигателя с постоянными магнитами похожая же идея, если ничего не путаю
да там тоже не так просто... бывают явнополюсные ротора, бывают размазанное магнитное поле
источник
19:02пожаловаться#20
