РМ
Поставить размер в скече и в паттерне на него сослаться?
Size: a a a
2021 May 17
AV
ссылаться на размеры к сожалению нельзя. но если ручками задать параметры в уравнениях и к ним привязать все остальное - то так можно
РМ

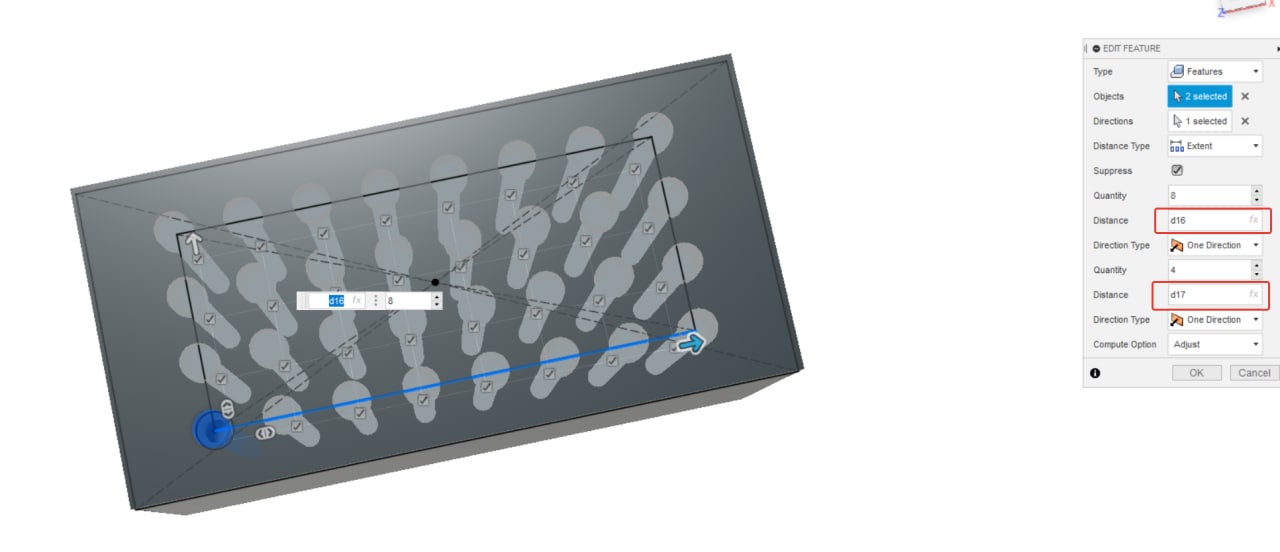

а у меня получилось.
Единственное, чтобы узнать номер размера пришлось рисовать другие элементы. Жаль, что нельзя ПКМ по размеру и посмотреть его "номер"
Единственное, чтобы узнать номер размера пришлось рисовать другие элементы. Жаль, что нельзя ПКМ по размеру и посмотреть его "номер"
AL
Я делал в коробочках, от чётности не зависило. На грабкаде есть, если что.
И на LED решетке вроде тоже (тоже есть на грабкаде).
И на LED решетке вроде тоже (тоже есть на грабкаде).
AV
а у вас не размер для справок. тогда да
AV
это по сути тоже самое что в уравнения вписать
AV
нельзя ссылаться на driven dimension
РМ
а про уравнения не понял. Имеется в виду параметры, наверно?
AV
да. отдельное окошко параметров. там где можно свои создавать и писать уравнения
DK
Всем добрый вечер! Подскажите, можно сделать развертку листового тела (поверхности)?
AV
поверхность не равно листовое тело
AL
Там же можно или свою переменную завести (по мне это лучше), или в поле задания размера написать название и равно перед самим значением.
AV
разворачивать можно только простые прямолинейные сгибы
DK
Спасибо
РМ
Работает!
Но криво. После того, как задаешь размер в формате variable_name=30mm, название переменной не отображается.
Но криво. После того, как задаешь размер в формате variable_name=30mm, название переменной не отображается.
AL
Прямо в скетче? А должно? В параметрах всё есть, если что. Может только искать там неудобно. Я обычно пользовательские создаю.
РМ
Параметры в разделе Параметры появились.
Но при этом в размере скетча никак не отображается, что размер параметрический.
Может приводить к путанице
Но при этом в размере скетча никак не отображается, что размер параметрический.
Может приводить к путанице
AL
А он параметрический?
Когда забиваю туда пользовательские параметры, то вроде отображается.
А так - просто имя изменено, и всё, как я понимаю. Поэтому я через пользовательские делаю если есть такая задача.
Когда забиваю туда пользовательские параметры, то вроде отображается.
А так - просто имя изменено, и всё, как я понимаю. Поэтому я через пользовательские делаю если есть такая задача.
AP
можно выделить размер и принаведении курсора он покажет номер этого размера (d234, для примера)
