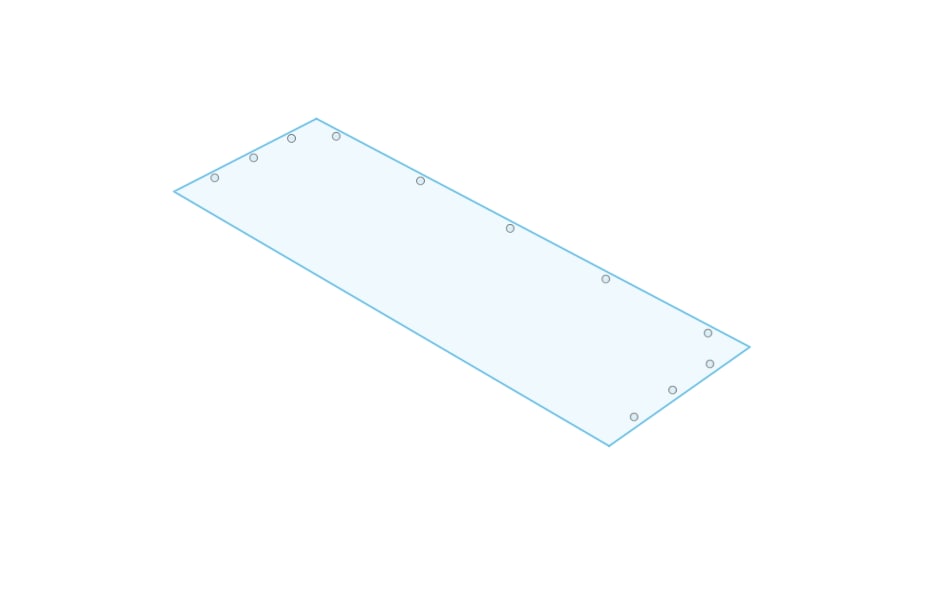

Друзья? Подскажите. Можно ли к этому чертежу сделать размеры во фьюжен автоматически? Это приготовил для лазерной резки детали (формат DXF), просят размеры проставить.

что значит размеры? образмерить скетч, или чтоб на чертеже размеры были?

Нужно на чертеже размеры.

а зачем чертеж для лазерной резки?

они руками режут?

Лазером, держа его в руках😂😂 В общем я ему такой же вопрос задал. Режут на ЧПУ. В понедельник он посмотрит. подойдет ли ЧПУ эти файлы. А сначала видать хотел чертеж и с чертежа забивать размеры.

тогда идите в дравинг - там  авторазмер - и тыкаете между элементами где нужно указываете

чтоб автоматически прям все сами проставились - такого не бывает

скорее всего он хочет для контроля габаритные размеры. тк бывает, что не в тех единицах измерения сохраняют/импортируют (дюймы например)

Сколько готовил файлы для ЧПУ, причем, неважно, для фрезеровки или лазерной резки, с меня никто ничего более не требовал, кроме как контуры детали в файле DXF и указание на самой детали количества.

Да я тоже думаю, что файлов хватит.  А кстати вопрос, фрезер сможет сверлить отверстия в 3 мм в стекле толщиной 3 мм? или потом все это в ручную делать?

А ежели размеры нужны для контроля, так можно дать плюсом обычный чертеж в PDF, который легко сделать и во Фьюжен и в Автокаде.

Смотря о каком стекле идет речь... Силикатное - не помню такого на своей практике, а вот оргстекло (акрил) - пожалуйста.

оргстекло

А, ну так это конечно - да, там можно не только отверстия делать, можете хоть сложную фрезеровку с выборкой разной глубины сделать.

А когда студенческая лицензия заканчивается на Fusion и её не продлевать, система позволяет зайти в программу и сохранить файлы на диск или полная блокировка?

3 мм вполне нормальная толщина оргстекла, тут все зависит не от толщины материала, а от правильно подобранной фрезы соответствующего диаметра и скорости вращения шпинделя. А эти моменты зависят уже от квалификации оператора станка, а не от чертежей.

Лазером все проще, мне кажется.

Возможно проще, но... Там тоже оператор должен регулировать скорость резания и обдув линзы, иначе край может получится ребристым или оргстекло загорится.  Бюджет тоже немаловажный фактор (лазерная резка вроде дороже обходится, чем фрезерная). И края оргстекла могут мутнеть от нагрева при резке лазером, а иногда это категорически неприемлемо. В некоторых рекламных конструкциях нужен сильно матовый торец оргстекла, такой под лазером не выйдет.

Глубина прореза зависит от двух параметров, мощность луча и скорость передвижения. Когда отдаёте файлы на резку, оператор уже знает, какие параметры ему выставить, сообщать это не нужно.
Во время работы лазера обдув линзы, это скорее побочный продукт. Основное назначение, это выдуть продукты горения из зазора захода луча и исключить из области луча дым (преломление, ослабление).
Ни разу не видел, чтобы оргстекло мутнело. Нужно постараться, чтобы получить мутность, я даже не знаю как - может выключить воздух, вытяжку и закупорить выход дыма, чтобы продукты горения вплавлялись в срез..
