palermo2400

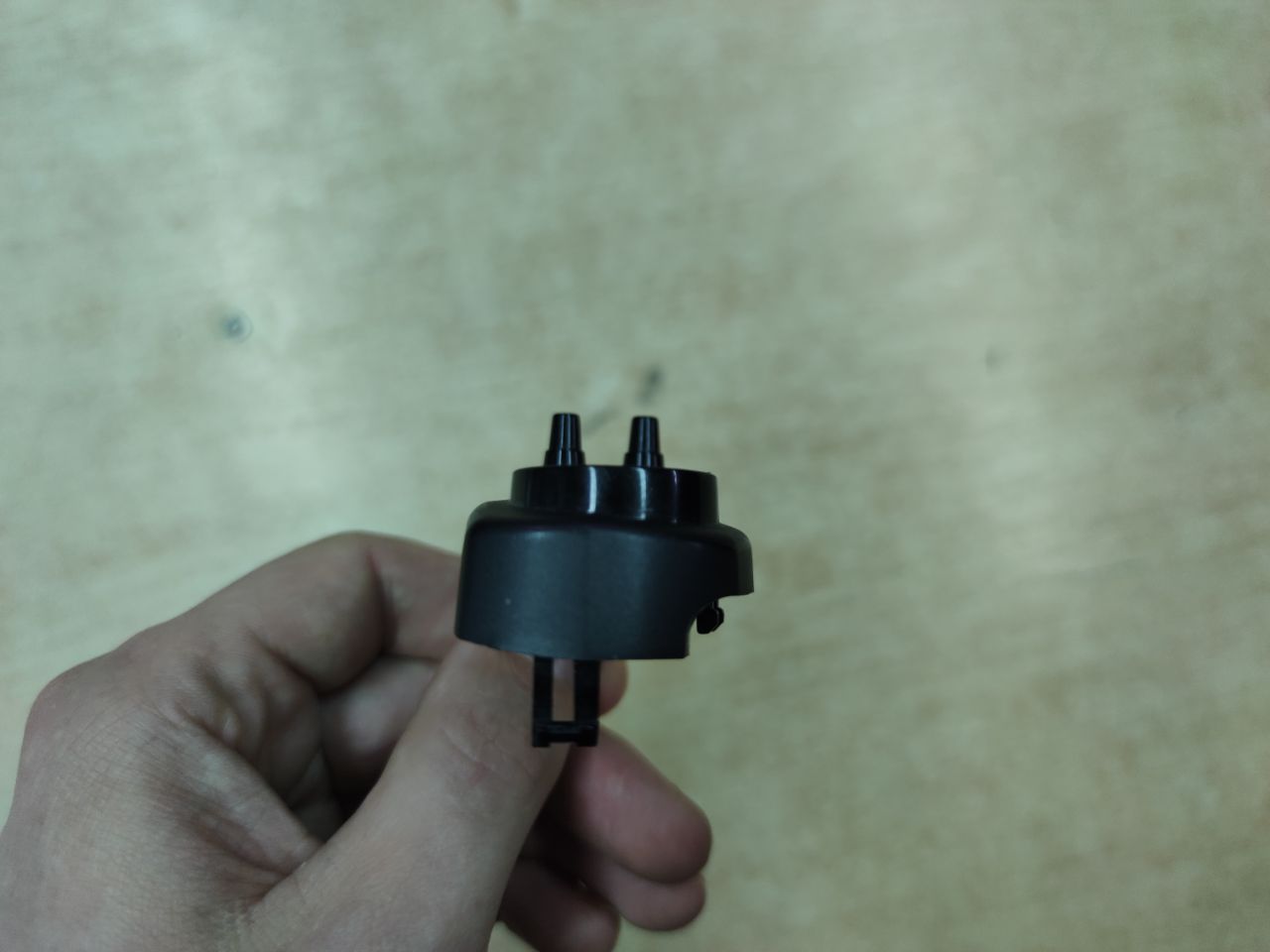

Добрый день! Подскажите пожалуйста с каких инструментов более грамотно начать моделирование подобной детали? Использовать лофт или вращение по рельсам?
Любую подобную деталь сначала надо умозрительно разбить на составные части, чтобы в голове не было сумятицы и начать вычерчивать контуры, чтобы не выходить за габаритные размеры. Начнем с того, что она у вас симметричная за исключением выпирающих конусов и нижних креплений, поэтому можно сначала смоделировать половину и затем ее отзеркалить посредством миррор. Полученные эскизы можно экструдировать разными способами, все объединить в одну деталь и в самом конце - филлет всех кромок с заданными радиусами. Выпирающие конусы с сужением делаете или с помощью лофт, предварительно начертив две круглые плоскости на заданном расстоянии, либо же револьв по заранее начерченному фронтальному сечению. Нижнее основание можно сделать с помощью форм, включив режим симметрии, но можно и помучаться в твердотельном режиме: сначала создайте две плоскости на заданном расстоянии, на них начертите границы верхней и нижней сторон детали, затем выдавите болванку посредством лофт, после создайте контуры изгиба во фронтальной плоскости и по ним сплит боди, останется только сделать филлет кромок. Надеюсь, понятно объяснил. 🙂
