ок. не ВРУ. ГРЩ на вводе в здание)

тут да, глупость. но так хотелось вжик и получить с 100ки 800А:)

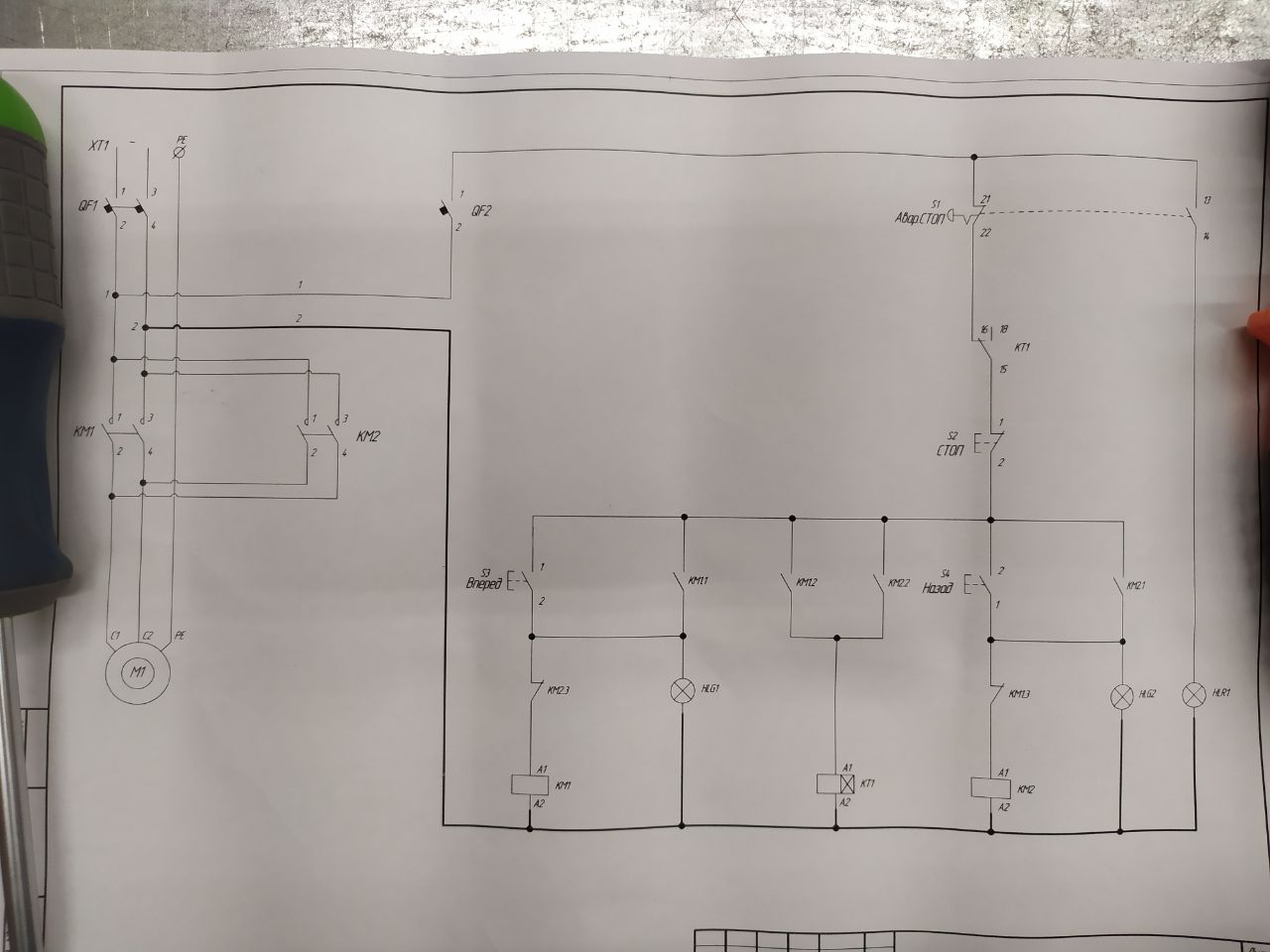

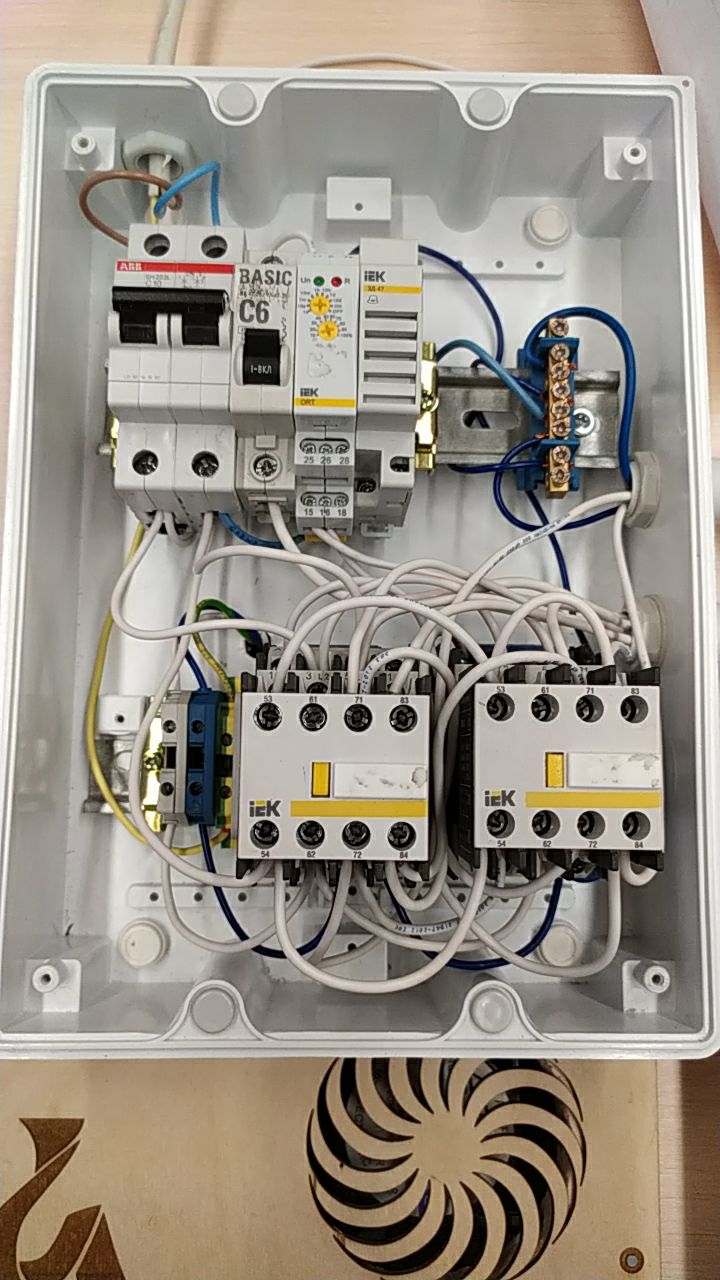

Утро доброе электрики! Кто поможет с схемой? На практике начали собирать планшеты, но что то подсказывает что в ней есть ошибки, о которых нам не рассказали мастера, кто сможет проверить на правильность схемы? Большое спасибо кто поможет

Внутри Чиллера все разведено шинами на 800А?  тогда архитекторы его расположат возле подстанции, чтобы шинами дотянуться

есть кабель 1*1000 - почти 800А заявлено. только это гемор. наружный диаметр ~50мм, Rизгиба 400мм. Хотя силовая энергетика вся такая "трудноизгибаемая".

на первый взгляд все красиво. как себя ведет движок?

Движок не запускается вообще, работает только гриб, магнитное реле начинает каратить при нажаитии на кнопку

У одногруппника вообще автомат вылетил

двигатель точно двухфазного исполнения?

Да

стоп. у вас вся автоматика на межфазное собрана

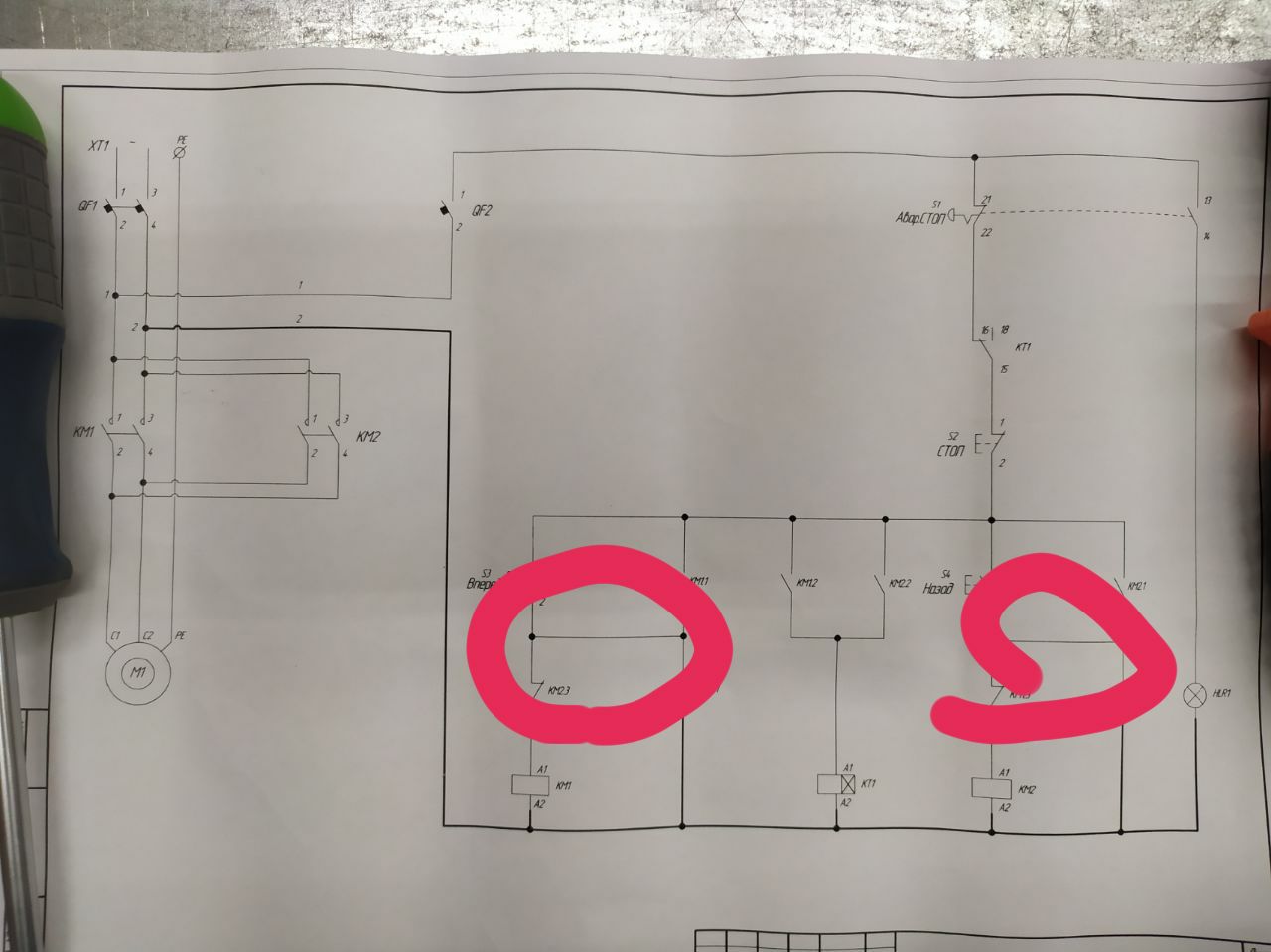

Есть подозрение что дело в перемычках...

эти перемычки - это постановка контактора на самопитание, чтобы вы кнопку не держали постоянно, кнопки импульсные

давайте оставим фантазии и вернемся к реальной жизни.) Чиллеры часто устанавливают на кровле здания. Могут рядом поставить.но вот ТП не всегда близко. И даже если находится на той же территории, то как правило на балансе сетевиков. Со всеми вытекающими. В любом случае между ТП и зданием/чиллерм/другой мощной нагрузкой по улице ШП никто тянуть не будет. Для этого понадобится сооружать коллектор. Да и само по себе странное решение

а попробуйте откинуть двигатель и запустить без него

вы видели чтобы его применяли внутри зданий?

крыть нечем, пока что

теоретически можно и свою ТП для чиллера сделать. но дороговато выйдет)

а можно фото клеммника двигателя,  или его шильдика. подозрение, что пробема там (в силовых цепях). по стороне автоматики не вижу ошибки
