Основной критерий - работоспособность.
Че толку, если плата выглядит как полотно Рафаэля, но не работает?

Сейчас очень сложно сделать плату, чтобы железка не заработала из-за трассировки

Поставить терминатор не с той стороны трассы.
Пустить силовую землю по измерительному пути.
Провести сигнал под силовым дросселем.

Ох...

>PDN уже в виде плагина от CST доступен, по сути получаем PI полноценный
Ну да, PDN анализ вроде имеет место быть, пару раз удалось поюзать, прикидки по формулам давали совпадение +-10%, так что предварительно можно сказать, что работает.

>Ещё по теплу стимуляция появилась.
И это очень радует.

>свой схемный сим
Глянь новые изменения в 21й, как раз в т.ч. об этом.

>HL все равно топ для SI
HL это полуфабрикат узкоспециализированный, как и сигрити.
SI инженеры конечно же в первую очередь знают полноценные солверы типа ADS или HFSS и иногда, где-то там в низу списка требований можно встретить узкоспециализированные вещи типа HS.

>Тут же кстати и проблема, считаю - альтиум пытается объять необъятное
Тут интересный момент заключается в том, что - нет.
Они просто договариваются с конторами, за которыми IP закреплено, и просто либо импортируют себе мат. аппарат (так было с ядром калькуляции импеданса), либо встраивают в виде плагина (как случилось с CST PDN).

Сорян, но бред, от автоплейсера пользы как с козла молока.

Ну удачи найти миллион дизайнов :D
В открытом доступе искать будете среди ардуин и термоклея? :D :D

>Основной критерий - работоспособность.
В корне неверное утверждение.
Нет основного критерия и быть не может. Даже если мы говорим о китайском тостере из подвала дядюшки Ляо

Очень легко для хайспида, средне для силовухи, очень легко для медицины и везде, где ебовые требования по EMC, очень легко в измериловке и радио, довольно просто в automotive, но не изза трассировки, пожалуй, а из-за проектирования платы в целом (еще и мерзко то, что потенциально может вылиться в отзыв партий авто).

>Пустить силовую землю по измерительному пути.
что такое "силовая земля", позвольте поинтересоваться? 😁

>Провести сигнал под силовым дросселем.
и чем же это страшно?

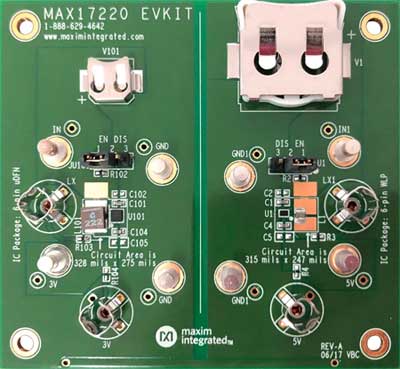

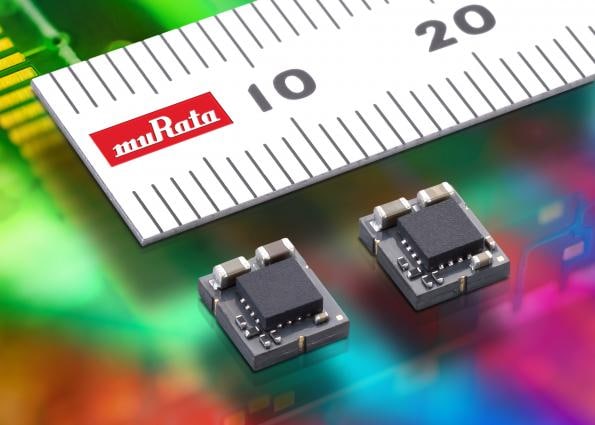

Предвосхищая последний вопрос: если это действительно так ужасо, как же такие козявки работают?

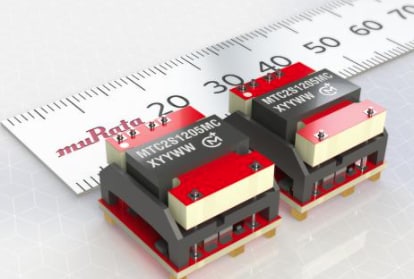

и такие.

Так и работают. Никто там сигнал, где надо -90дБ сигнал/шум иметь, не тащит.

а откуда у вас SNR -90дб нарисовалось? вы же в общем виде сказали, цитирую

>Провести сигнал под силовым дросселем.

"Вопросов у меня к вам нет, но имеется ряд доёбок." 😂

Отнюдь.
5 вопросов, и все без ответа.

1. Какая может быть польза от автоплейсера, по-вашему, учитывая уровень технологий настоящего и обозримого (5 лет) будущего?
2. Где будете брать миллион хороших дизайнов, чтобы учить нейронку.
3. Обоснуйте, пожалуйста, собственное высказывание о том, что работоспособность - основной критерий.
3.а вопрос со звёздочкой. Я сделал усилитель сигналов звукового диапазона, он работает, но он вносит слишком серьезные искажения в сигнал, и поэтому заказчик его не принял. Какой здесь основной критерий?
4. Что такое "силовая земля"?
5. Чем страшно тащить сигналы под дросселем?

1. Если взять аналоговые схемы, они имеют много деталек вокруг. При этом они обычно собраны по шаблонам.
Так что это сильно облегчит начальную расстановку.
Если взять цифровые схемы, как минимум разбросать кондеры питания и терминаторы.
Если взять силовые схемы - взяв за образец рабочую компоновку производителя можно сильно съэкономить времени и сил.

2. Платы от производителя м/с.

3. Устройство, не выполняющее заявленное, не смогу продать и не хочу покупать.

3а. На него есть лист "технические параметры".

4. Это земля, по которой течет ток силовых ключей к примеру, или ток силовых буферов в аналоговых схемах.

5. наводками. поэтому дроссели стараются ставить экранированные и ничего под ними не тащить. Некоторые даже землю предлагают убирать.

gdb_port "1234"
source [find interface/stlink.cfg]
source [find target/stm32f7x.cfg]
transport select hla_swd
reset_config none

adapter_khz 5000
gdb_flash_program enable
gdb_memory_map enable
gdb_report_data_abort enable
gdb_breakpoint_override hard

init
reset init
reset halt
halt

Debug: 304 1040 arm_dap.c:106 dap_init_all(): Initializing all DAPs ...
Debug: 305 1042 ftdi.c:1211 ftdi_swd_switch_seq(): JTAG-to-SWD
Debug: 306 1046 command.c:627 run_command(): Command 'dap init' failed with error code -4
User : 307 1050 command.c:692 command_run_line():
Debug: 308 1052 command.c:627 run_command(): Command 'init' failed with error code -4
User : 309 1056 command.c:692 command_run_line():
Debug: 310 1058 target.c:1988 target_free_all_working_areas_restore(): freeing all working areas
Debug: 311 1064 ftdi.c:1216 ftdi_swd_switch_seq(): SWD-to-JTAG

интересный коннектор измерительный для щупа осцилла

и цена интересная https://www.calplus.de/tektronix-131435300.html
