2020 November 30

s

sexst in Deus Volt!
В принципе можно. Тут в основном вопрос в том, сколько можно сделать слоев технически и в том, чтобы влезли все витки при соблюдении требуемых зазоров между дорожками для рабочего напряжения и требуемой ширины самих дорожек.
источник

s

sexst in Deus Volt!
Вот, нагуглил пруф, тут 3mH насчитали https://mniirip.ru/sites/default/files/articles/040-045_mniirip_ivk_08-ve.pdf
источник

И

Илья in Deus Volt!
sexst
Сфоткал с двух сторон для наглядного примера людям как оно в многослойке делается.
О, платки с алишки из телекома 48В вход примерно)
источник

И

Илья in Deus Volt!
Dmitry Teh
а какие параметры трансформатора можно получить в таких размерах?
Такие же как на обычном. Все ограничено габаритами сердечника и заполнением окна
источник

IS

Igor Spiridonov in Deus Volt!
sexst
Ну и вот какой там сердечник
это же зажигалка, обманщик!
источник

s

sexst in Deus Volt!
Илья
О, платки с алишки из телекома 48В вход примерно)
Ага, я их полведра купил хз зачем. Просто эстетически приятные.
источник

И

Илья in Deus Volt!
sexst
При 800Вт и 98% КПД это 16Вт.  Такое с компонентов где-то внутри корпуса 2*2*1 вывести на поверхность и рассеять это я прямо шляпу снимаю.
Так это основная проблема всех компактных преобразователей. Ты можешь обмазаться GaN-ами, впихнуть 2-3 кВт в пачку сигарет, но охлаждать придётся погружным методом😂
источник

s

sexst in Deus Volt!
Ну и часть я на прототипы раздербанил, в частности сердечники на пробные планары как раз брал
источник

И

Илья in Deus Volt!
sexst
Ага, я их полведра купил хз зачем. Просто эстетически приятные.
Тоже десяток брал, так и валяются))
источник

s

sexst in Deus Volt!
Илья
Так это основная проблема всех компактных преобразователей. Ты можешь обмазаться GaN-ами, впихнуть 2-3 кВт в пачку сигарет, но охлаждать придётся погружным методом😂
Ага. Я вот развел ограниченный по площади dcdc  на lm5175 (под который я ещё на днях полностью интегральными вариантами интересовался). Развел так плотненько, что потом посмотрел сколько места осталось и искуственно растащил посвободнее, а то у мосфетов наверняка бы пригорало знатно.
источник

s

sexst in Deus Volt!
Илья
Тоже десяток брал, так и валяются))
Ну прикольные же. Murata. Промышленные, толстые, в лаке все. Ух!
источник

В

Владимир in Deus Volt!
Илья
Весь этот "индастриал свет" говно обычное с очень лютой конкуренцией и соответственно поставишь драйвер дороже и ни одного тендера не выиграешь
+1, в светодиодке жесть конкуренция
источник

В

Владимир in Deus Volt!
С3 неправильно установлен - смотри дш, номинал тоже поменяй (дб 100-200 пф.)
источник

В

Владимир in Deus Volt!
Гантели ваще не советую ставить в ключевых применениях - фонить будет.
источник

В

Владимир in Deus Volt!
Уу, чего придумали, выглядит интересно, стоит как крыло наверное
источник

S∿

Shelby ∿∿∿∿∿∿∿∿∿∿... in Deus Volt!
Владимир
С3 неправильно установлен - смотри дш, номинал тоже поменяй (дб 100-200 пф.)
На отладке он вообще не стоит) это схема отладки от производителя, в ds фильтра нет. Вот и думаю, он там вообще нужен?
источник

В

Владимир in Deus Volt!
Почему в дш нет? Вот же он с7. Можно и не ставить если бланкинг у микры есть
источник

S∿

Shelby ∿∿∿∿∿∿∿∿∿∿... in Deus Volt!
Владимир
Почему в дш нет? Вот же он с7. Можно и не ставить если бланкинг у микры есть

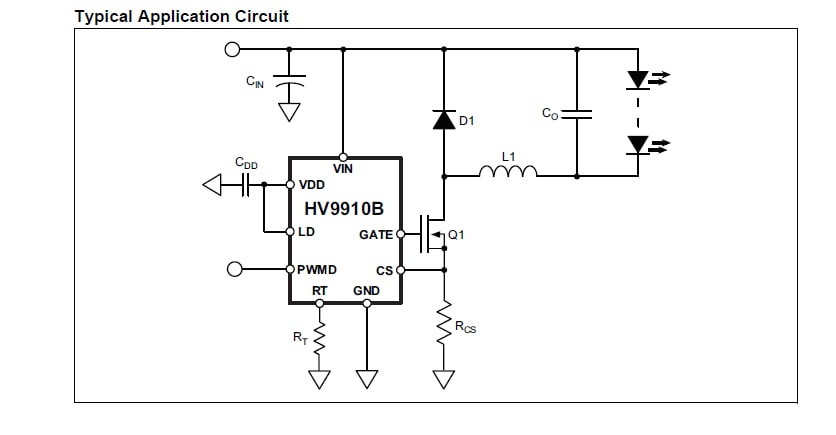

вот дш. то док на отладку от производителя.
источник

S∿

Shelby ∿∿∿∿∿∿∿∿∿∿... in Deus Volt!
Владимир
Гантели ваще не советую ставить в ключевых применениях - фонить будет.

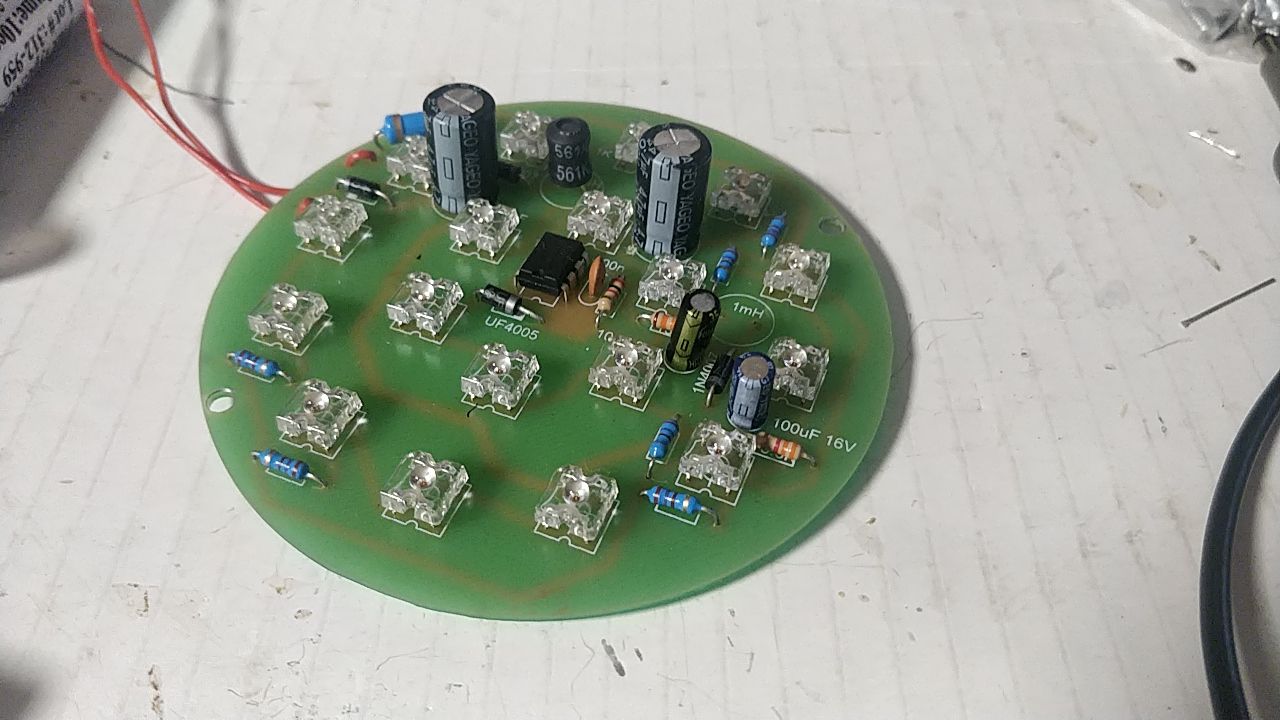

Не особо ключевое. Задача заменить вот это:
источник

S∿

Shelby ∿∿∿∿∿∿∿∿∿∿... in Deus Volt!
