TN
Там ватт 250 номинал и нужна регулировка, так что полумост хард свитч на sic
Остались какие-нибудь файлы от проекта? Хотя бы фото
Size: a a a
2020 November 30
S∿
ты для начала запусти просто
1мгн под ногами нашел. Стало получше. Завтра попиздую затариваться. Спасибо за наводку
И
Остались какие-нибудь файлы от проекта? Хотя бы фото
Фоток не найду уже наверное, только сам транс со статьи на хабре
И
А файлики... если тебе правда очень надо, то могу поискать, ибо в то время еще git не юзал
TN
Чем скреплялись половинки? Емкость межобмоточная большая получилась или не измерял?
С

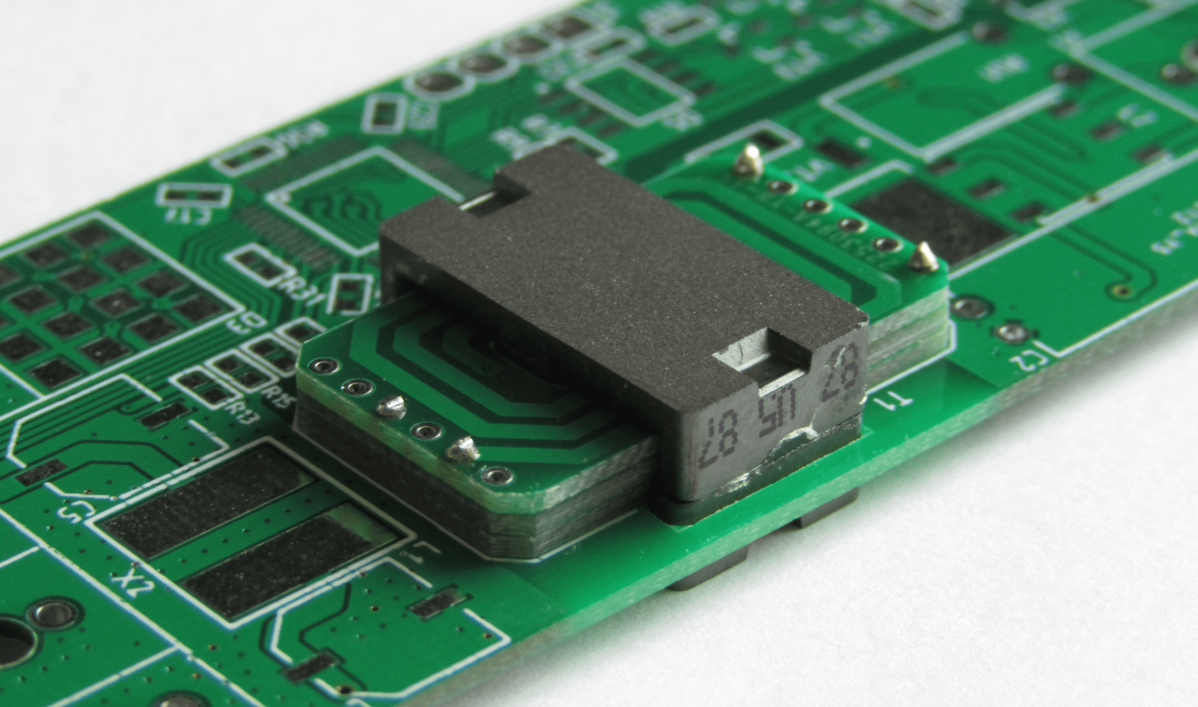

что за чудо такое?
TN
что за чудо такое?
Планарный трансформатор.
Как обычный, только по высоте ниже
Как обычный, только по высоте ниже
TN
Elp13 самый маленький
TN
Pq вроде невысокий тоже
И
Чем скреплялись половинки? Емкость межобмоточная большая получилась или не измерял?
В прототипе клей момент секунда, в серии компаундом клеяли китайцы.
Тут не было нужды получать мелкую емкость межобмоточную, так что довольно большая. А вот недавно пилил тоже железку на планарнике, там 5-6 пФ удалось получить, но за счет ухудшения кпд, т.к. обмотки разнесены на разные половины сердечника
Тут не было нужды получать мелкую емкость межобмоточную, так что довольно большая. А вот недавно пилил тоже железку на планарнике, там 5-6 пФ удалось получить, но за счет ухудшения кпд, т.к. обмотки разнесены на разные половины сердечника
И
что за чудо такое?
Трансформатор, обмотки просто выполнены не проводом, а дорожками на плате
И
Вот у того, что на фото выше проходная емкость около 3 нФ вроде, то есть довольно много, т.к. по сути в такой конфигурации обмотки образуют конденсатор многослойный
TN
Вот у того, что на фото выше проходная емкость около 3 нФ вроде, то есть довольно много, т.к. по сути в такой конфигурации обмотки образуют конденсатор многослойный
Текстолит толстоват кмк. Потоньше бы да каких-нибудь вставок натолкать
И
Текстолит толстоват кмк. Потоньше бы да каких-нибудь вставок натолкать
Так вообще имеет смысл делать только на прототипах, а так многослойка 6-8-10 слоев и все, на серии копейки стоят многослойки, там же типа 20х35 мм или около того
И
или даже еще меньше, уже не помню. Помню, что это ELP18
S∿
R26 сильно с запасом, но ты в макете сможешь проверить быстро посчитанную индуктивность
Есть может что-то на примете для не единичного применения?
И
Есть может что-то на примете для не единичного применения?
Сначала установи точную индуктивность и емкость которые тебе нужны для обеспечения работоспособности, а дальше уже чего нибудь подскажу мелкое
x1

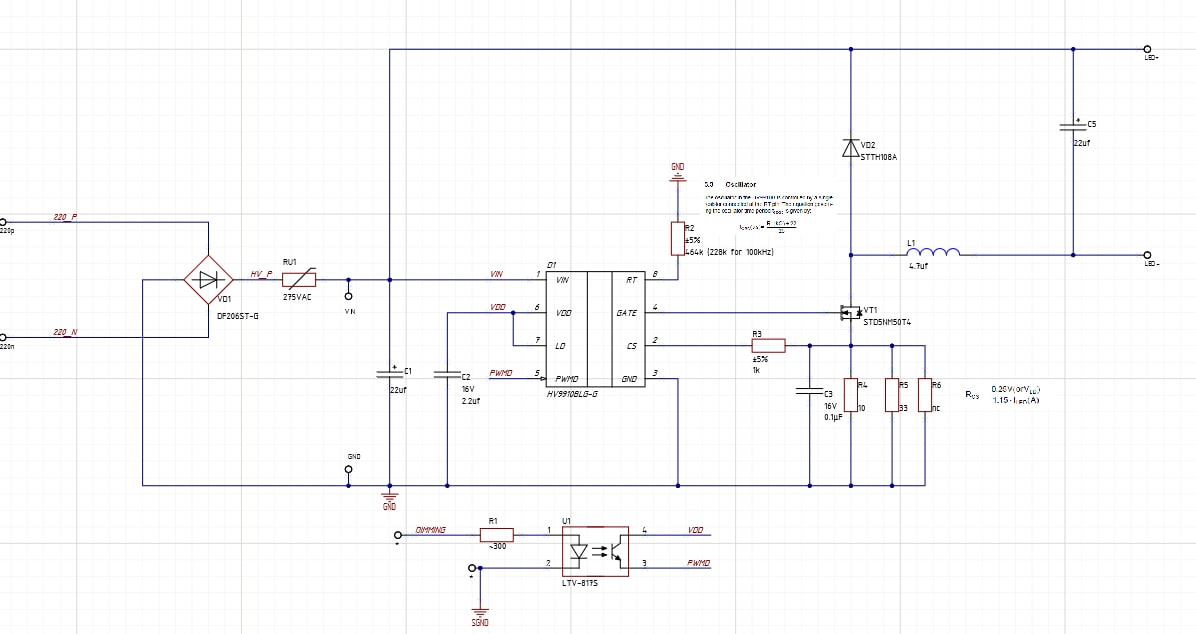

RU1 варистор? Или это термистор так на схеме обозначен?
S∿
RU1 варистор? Или это термистор так на схеме обозначен?
варистор
x1
Тогда он неправильно подключён
