lbh in Deus Volt!

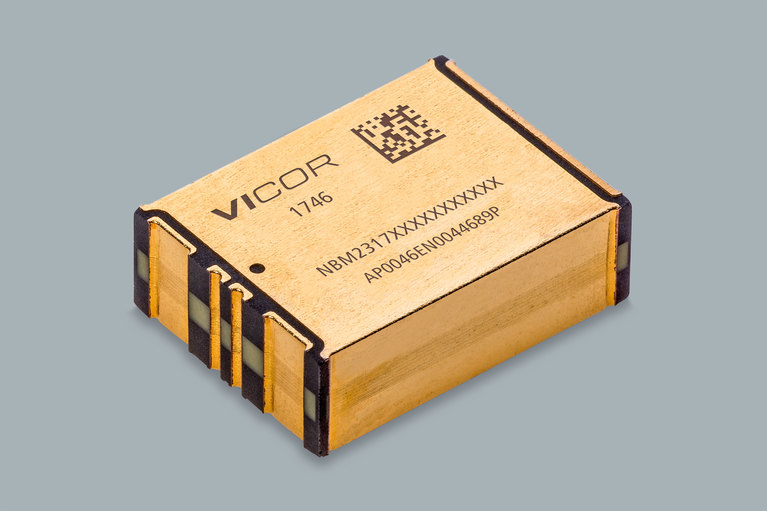

800вт в размерах 2 на 2 на 1 см
источник

l

lbh in Deus Volt!
понятно что тепловыделение низкое можно сделать, но как блин индуктивность они туда засунули?
источник

l

lbh in Deus Volt!
а хотя я догадываюсь как
источник

l

lbh in Deus Volt!
источник

l

lbh in Deus Volt!
источник

И

Илья in Deus Volt!
lbh
800вт в размерах 2 на 2 на 1 см
аааа, я что-то думал оно жирнее)
источник

l

lbh in Deus Volt!

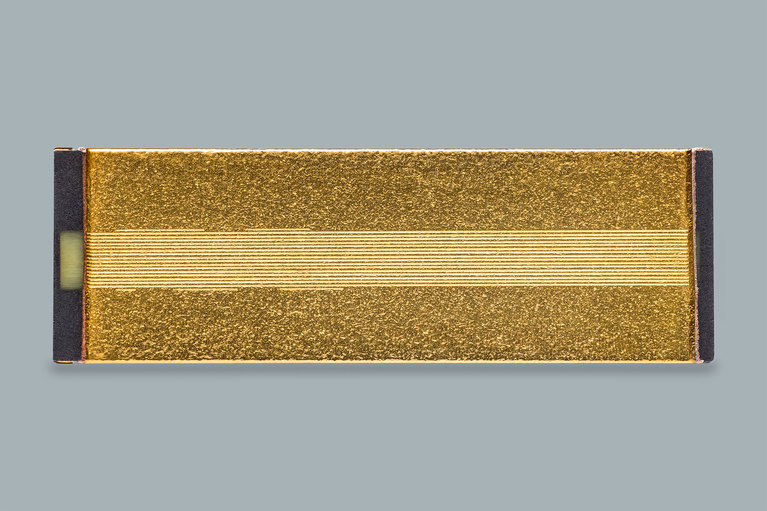

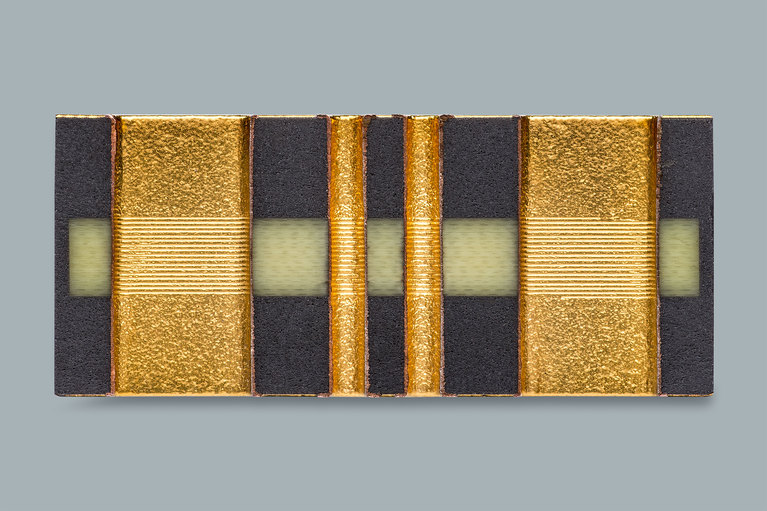

похоже вся площадь модуля юзается под катуху, в центральной части
источник

l

lbh in Deus Volt!
а сверху напаяно остальное
источник

И

Илья in Deus Volt!
В принципе, если частота аля 2-4 МГц, то индуктивность там десятки-сотни нГн
источник

l

lbh in Deus Volt!
источник

l

lbh in Deus Volt!
Up to 4.5kW/in3 power density  97.9% peak efficiency
источник

s

sexst in Deus Volt!
Илья

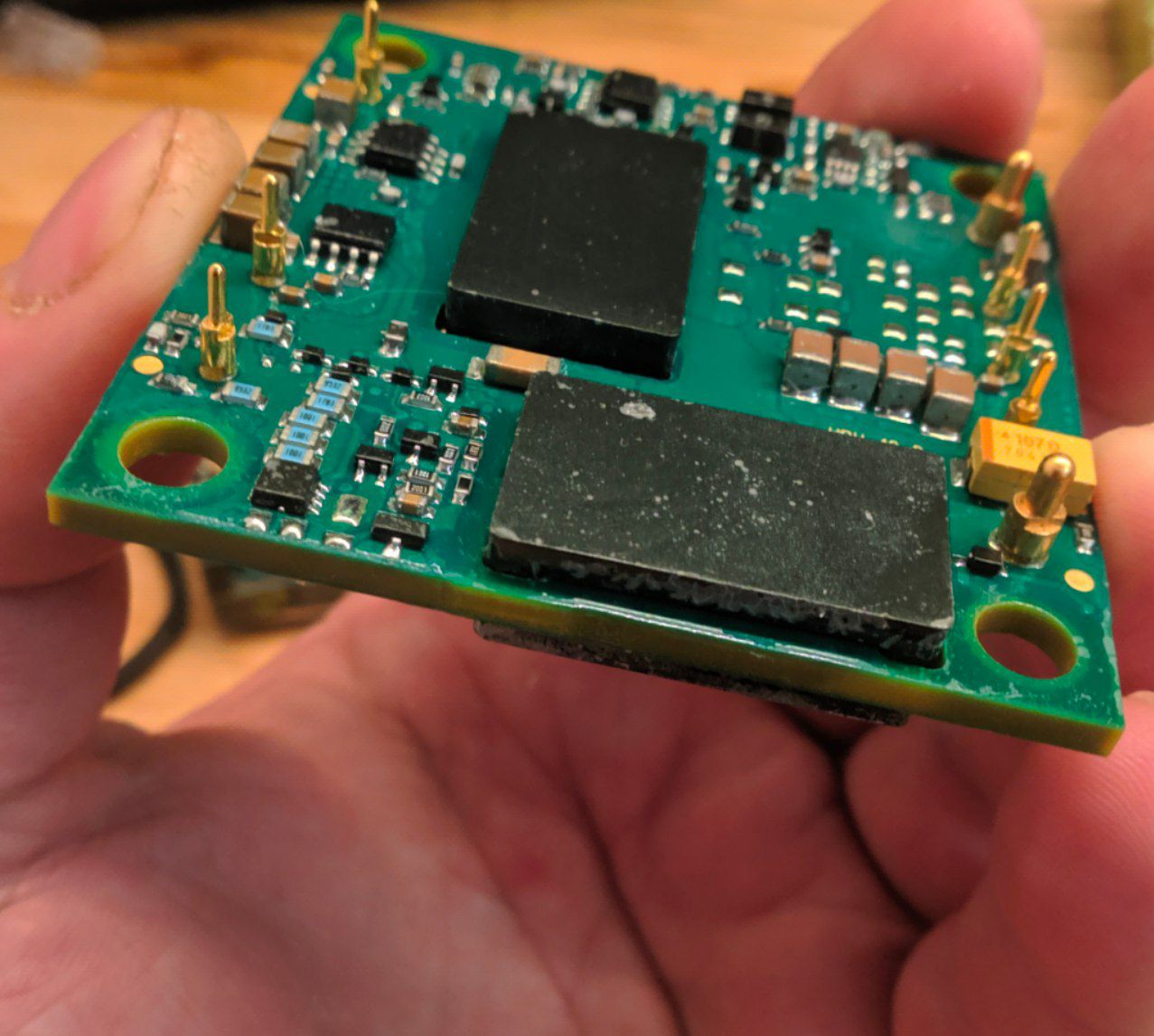

Так вообще имеет смысл делать только на прототипах, а так многослойка 6-8-10 слоев и все, на серии копейки стоят многослойки, там же типа 20х35 мм или около того
источник

s

sexst in Deus Volt!
Илья
Так вообще имеет смысл делать только на прототипах, а так многослойка 6-8-10 слоев и все, на серии копейки стоят многослойки, там же типа 20х35 мм или около того

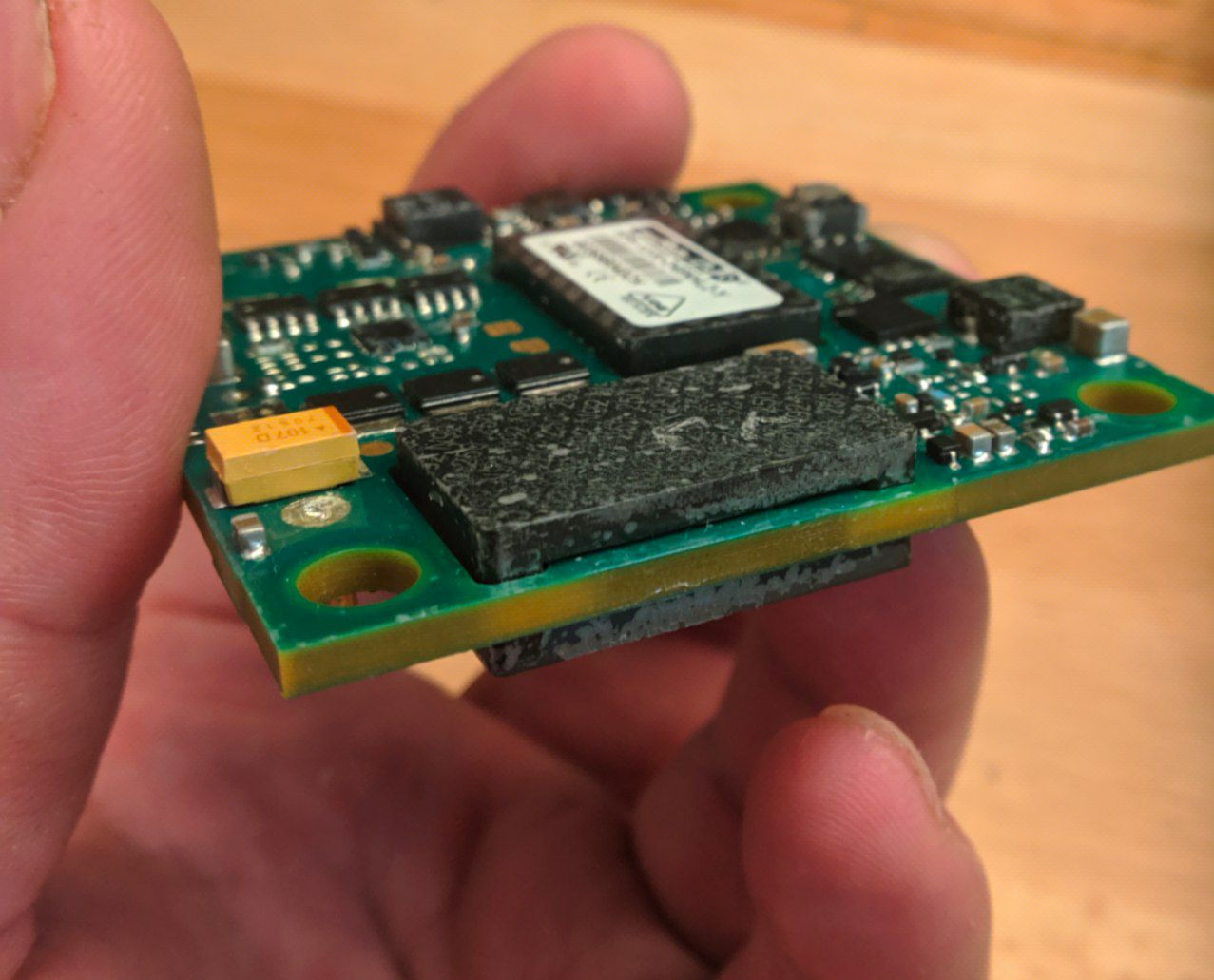

Сфоткал с двух сторон для наглядного примера людям как оно в многослойке делается.
источник

s

sexst in Deus Volt!

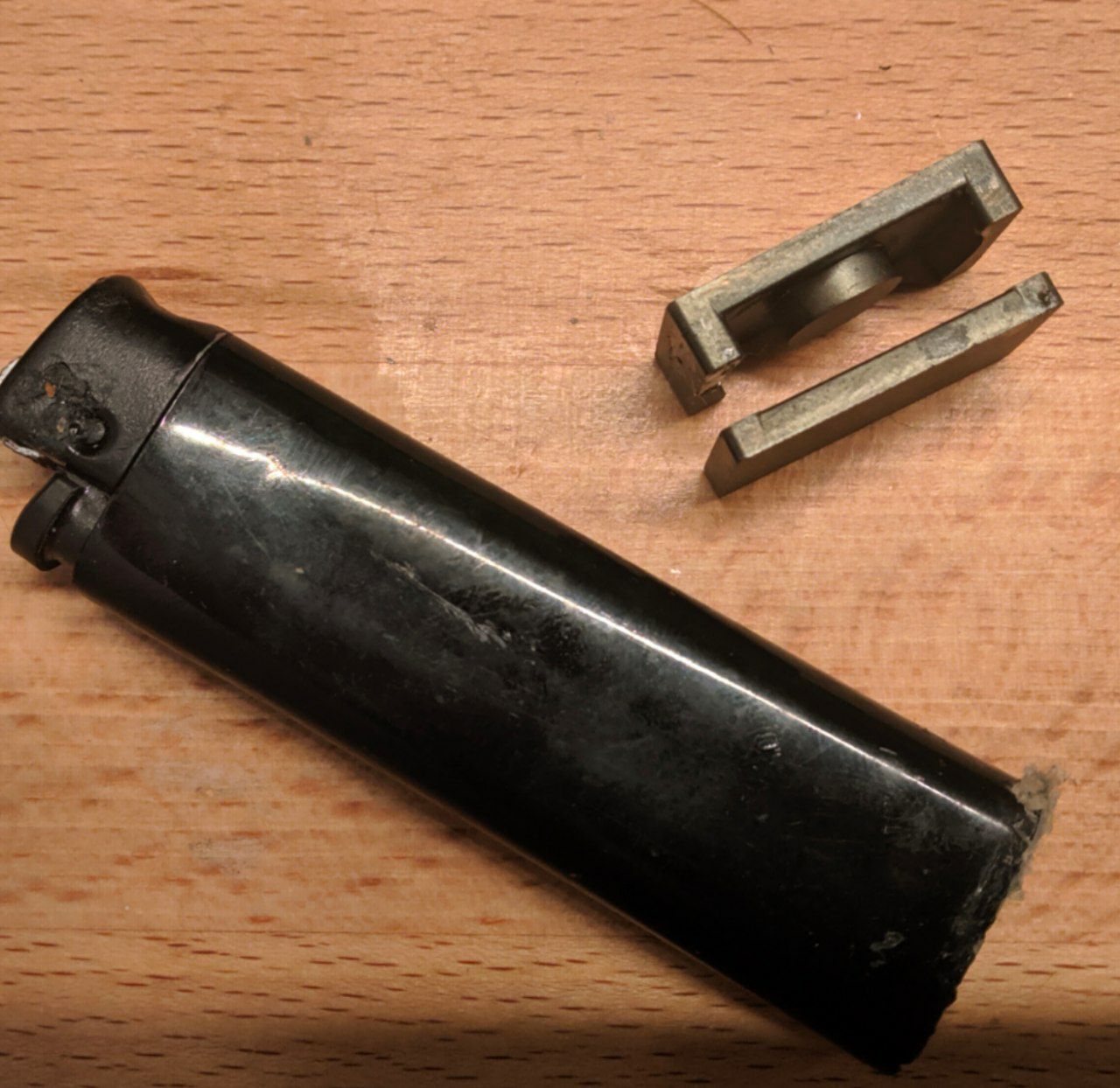

Ну и вот какой там сердечник
источник

DT

Dmitry Teh in Deus Volt!
а какие параметры трансформатора можно получить в таких размерах?
источник

s

sexst in Deus Volt!
А что имеется в виду под параметрами? Мощность? Этот вот тянул 360Вт в DC-DC 36-75В -> 12В 30А на чот около 300кгц, не помню точно. Причём он с запасом взят.
источник

DT

Dmitry Teh in Deus Volt!
а индуктивность какая получается?
источник

s

sexst in Deus Volt!
lbh
Up to 4.5kW/in3 power density  97.9% peak efficiency
При 800Вт и 98% КПД это 16Вт.  Такое с компонентов где-то внутри корпуса 2*2*1 вывести на поверхность и рассеять это я прямо шляпу снимаю.
источник

s

sexst in Deus Volt!
Dmitry Teh
а индуктивность какая получается?
В модуле с фото выше не знаю даже. В том, что делал я - уже и не упомню, если честно. Но её ж посчитать можно наперёд и под конкретный сердечник и количество витков
источник

DT

Dmitry Teh in Deus Volt!
Мне интересно, там можно хотя бы единицы mH получить?
