В
Vadim Slotin
Что мешает измерять время спада напряжения на индукторе до какого-то определенного порога от момента подачи тока и пересчитать в индуктивность?
ваще непонятно ничего
Size: a a a
2020 November 13
В

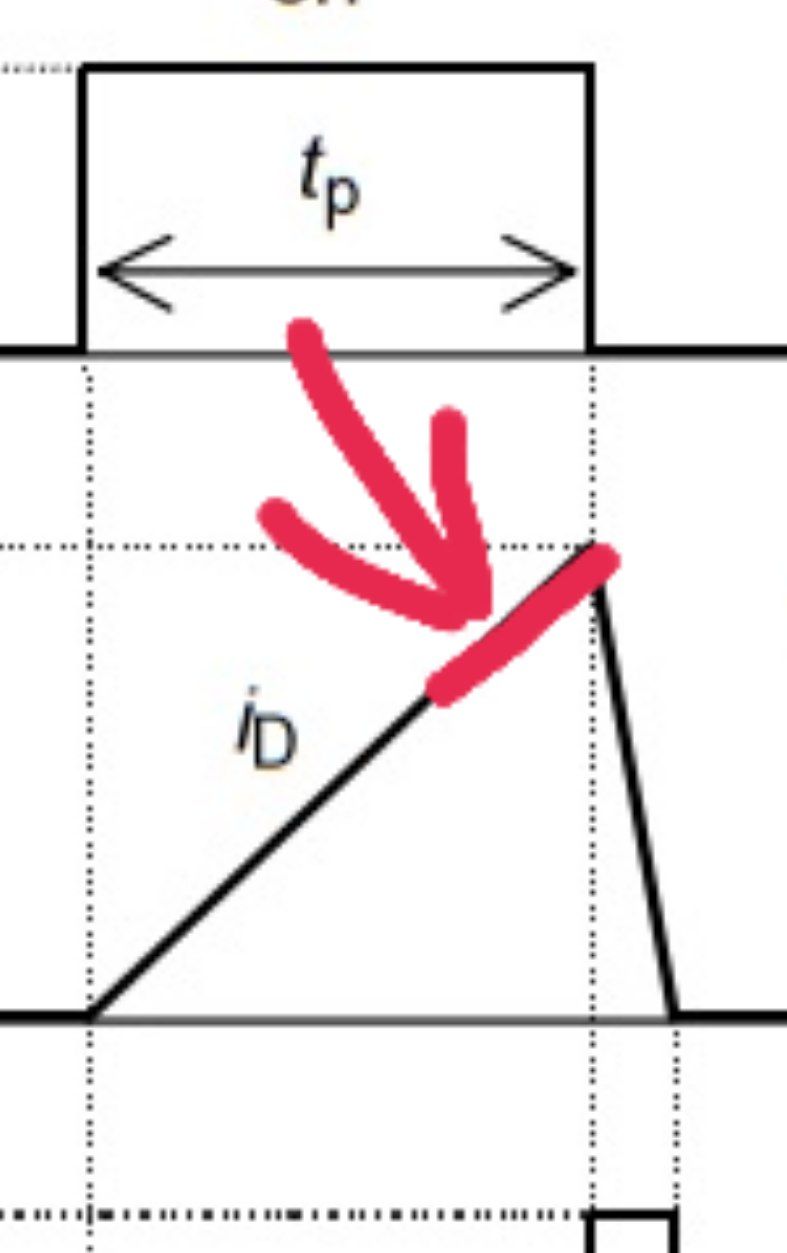

Вот тут меряем наклон
IF
дак это ток до закрытия ключа и пробоя же
IF
не совсем понимаю что это даст)
VC
даст2
В
не совсем понимаю что это даст)
Надо сделать так, чтобы ток в верхней точке был скажем 25 А (тебе же при 22А нужно померять? ). Это даст измерение индуктивности катухи при заданном токе. Тоесть в окрестностях точки 22А
VS
В
VS

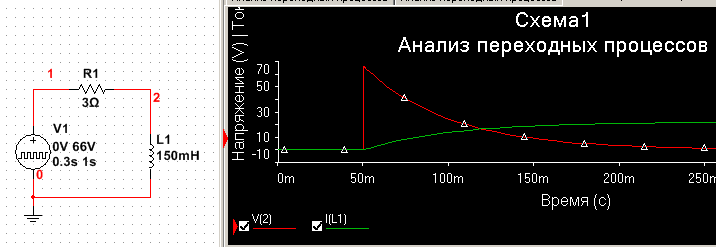

Ток нарастает, напряжение падает. Можно выбрать 2 точки, при которых ток будет немного меньше заданного и немного больше заданного. Максимальная величина тока будет определяться параметрами источника и сопротивлением активных потерь индуктора
VS
А какая точность индуктивности требуется?
В
Vadim Slotin
Ток нарастает, напряжение падает. Можно выбрать 2 точки, при которых ток будет немного меньше заданного и немного больше заданного. Максимальная величина тока будет определяться параметрами источника и сопротивлением активных потерь индуктора
Ок, а какой источник понадобится, чтобы померять индуктивность на 22 амперах? Это то основная проблема как я понимаю)
VS
При сопротивлении катушки в 3 ома и токе в 22А напряжение д.б. не менее 66В С учетом, что источники имеют внутреннее сопротивление, то напряжение д.б. больше на величину ток*внутренее_сопротивление_источника
В
Vadim Slotin
При сопротивлении катушки в 3 ома и токе в 22А напряжение д.б. не менее 66В С учетом, что источники имеют внутреннее сопротивление, то напряжение д.б. больше на величину ток*внутренее_сопротивление_источника
Если так, то норм, латр на 5 кВт должен справиться, там же переменка нужна как я понял
IF
Надо сделать так, чтобы ток в верхней точке был скажем 25 А (тебе же при 22А нужно померять? ). Это даст измерение индуктивности катухи при заданном токе. Тоесть в окрестностях точки 22А
до меня наконец то дошло, мы получается постоянную времени цепи меряем?)
VS
Не было задано, какой ток - постоянный или переменный. Я приводил пример для постоянного.
IF
и из нее вычисляеми индуктивность
IF
ток постоянный
RV
@RedCommissary решил прикупить твоих с хабра плат для стенда на частотник, можно?) У меня движок на 2.2 кВт, по расчетам тока и мощности подходит транзистор STGP35HF60W, адекватно он впишется в конструкцию, как думаешь?
И
@RedCommissary решил прикупить твоих с хабра плат для стенда на частотник, можно?) У меня движок на 2.2 кВт, по расчетам тока и мощности подходит транзистор STGP35HF60W, адекватно он впишется в конструкцию, как думаешь?
Скорее всего плате поплохеет)) Вернее не плате, а заложенному охлаждению. Тут потери будут при 11А около 15-20 Вт, то есть придется или дополнительно обдувать или высоту радиаторного профиля увеличить
И
Но ключи пойдут в принципе, туда любой мосфте или igbt совать можно, на таких токах современный igbt прекрасно и от 0В закрывается
