2020 November 13

В

Владимир in Deus Volt!
Илья
Но вообще 100 градусов для силовухи... да нормально же))
Ну, 90 норм если на кристалле не сильно больше температура. А для дешëвой электроники и больше можно. Типа по полной использовать допустимую температуру кристалла) у меня лампочка собственной разработки экспериментальная год светила. Потом там дроссель отпаялся - думаю там 150 было, тк припой низкотемпературный использовали оказалось
источник
09:42пожаловаться#1

IF

Imya Familiev in Deus Volt!
Владимир
Измерить так ещё можно: включаешь последовательно индуктивность, источник дц и мощный полевик, включаешь полевик, энергия накапливается в индуктивности, закрываешь полевик, энергия выбрасывается и полевик её сжирает в режиме лавинного пробоя. При этом меряешь ток и смотришь наклон - вычисляешь индуктивность. Мы так проводим испытания на лавинный пробой. Главное не превысить предел энергии для полевика
То-есть это восстанавливаемый пробой?
у меня в качестве ключей на дискретном выходе стоят IPB65R045C7ATMA1  у него энергия пробоя 249mJ , энергия катухи, при импульсе 22А 36.3J , так что его без снаббера, и варисторов просто разорвет в клочья я так понимаю.
источник
09:50пожаловаться#2

IF

Imya Familiev in Deus Volt!
я так понимаю цель измерить энергию катухи которая ушла в коммутируемый элемент?
Может тогда поставить в параллель ключу тиристорную защиту - она откроется когда напряжение будет чуть выше номинала импульса , а закроется, когда весь импульс до нуля уйдет через тиристор, ну и мерять напряжение-ток на этом тиристоре
источник
09:56пожаловаться#3

И

Илья in Deus Volt!
Максим Арасланов
В продаже есть? Если да, какие интерфейсы есть?
Только CAN + дискретные сигналы: ВКЛ, реверс, pwm разгон, pwm торможение.

На счёт продажи могу узнать, если сильно нужно. С движками комплект точно продаётся
источник
10:14пожаловаться#4

И

Илья in Deus Volt!
Imya Familiev
То-есть это восстанавливаемый пробой?
у меня в качестве ключей на дискретном выходе стоят IPB65R045C7ATMA1  у него энергия пробоя 249mJ , энергия катухи, при импульсе 22А 36.3J , так что его без снаббера, и варисторов просто разорвет в клочья я так понимаю.
Igbt кирпич
источник
10:17пожаловаться#5

В

Владимир in Deus Volt!
Илья
Igbt кирпич
Ага, или кучу варисторов поставить
источник
10:24пожаловаться#6

В

Владимир in Deus Volt!
Imya Familiev
То-есть это восстанавливаемый пробой?
у меня в качестве ключей на дискретном выходе стоят IPB65R045C7ATMA1  у него энергия пробоя 249mJ , энергия катухи, при импульсе 22А 36.3J , так что его без снаббера, и варисторов просто разорвет в клочья я так понимаю.
Давай всё в кучу не будем валить, я про твои то испытания ничего не знаю, поэтому чего там у тебя разорвëт я хз. Опиши хотябы чего там делаешь. Если говорить про лавинный пробой, то это когда ты превышаешь напряжение на стоке мосфет пробивается и может сожрать энергию, которая нормируется в дш.
источник
10:27пожаловаться#7

В

Владимир in Deus Volt!
Imya Familiev
я так понимаю цель измерить энергию катухи которая ушла в коммутируемый элемент?
Может тогда поставить в параллель ключу тиристорную защиту - она откроется когда напряжение будет чуть выше номинала импульса , а закроется, когда весь импульс до нуля уйдет через тиристор, ну и мерять напряжение-ток на этом тиристоре
Цель чего имеешь в виду?
источник
10:28пожаловаться#8

IF

Imya Familiev in Deus Volt!
Владимир
Цель чего имеешь в виду?
цель измерить индуктивность
индуктивность можно измерить исходя из энергии, которую индуктор запасает?
источник
10:29пожаловаться#9

В

Владимир in Deus Volt!
Imya Familiev
цель измерить индуктивность
индуктивность можно измерить исходя из энергии, которую индуктор запасает?
Нет. Измерить наклон тока в верхней точке и исходя из наклона рассчитать индуктивность
источник
10:30пожаловаться#10

В

Владимир in Deus Volt!

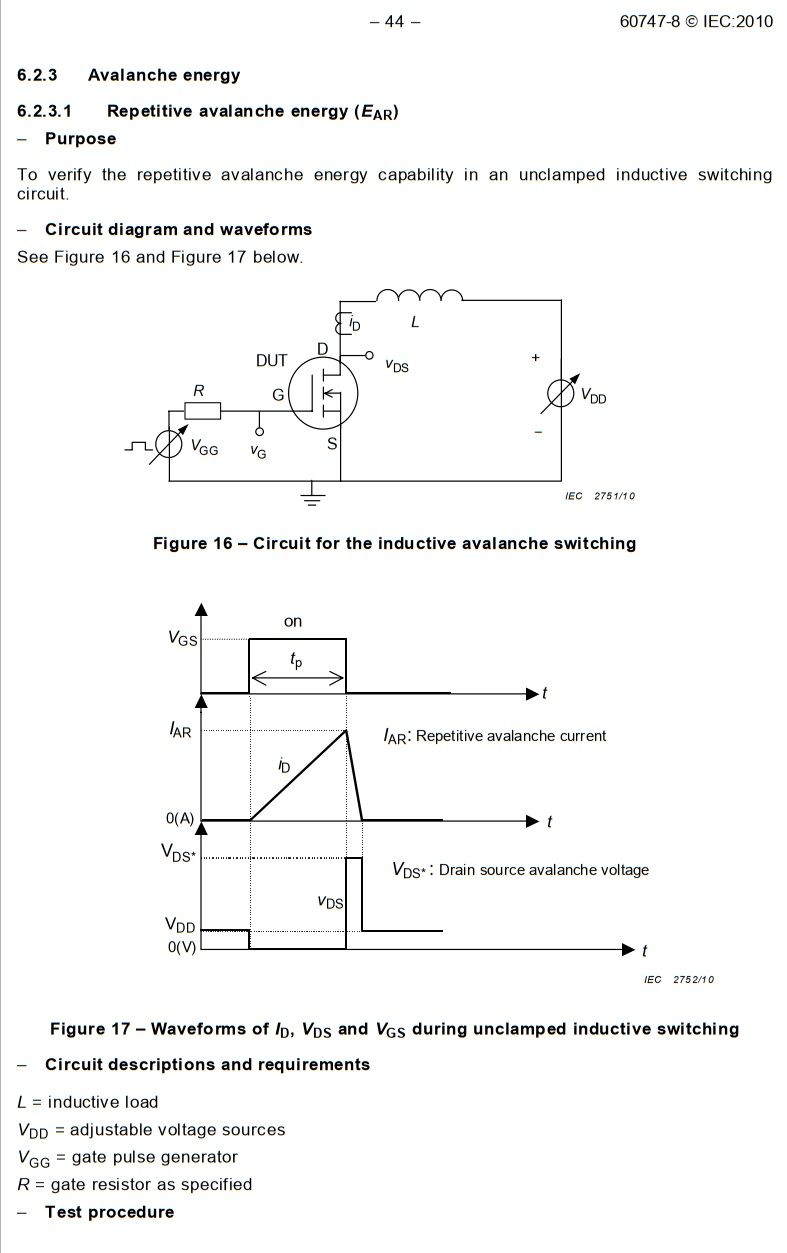

Щас картинку скину
источник
10:30пожаловаться#11

В

Владимир in Deus Volt!
Под верхней точкой имею в виду в окрестностях твоего заданного тока, таким образом получим индуктивность при этом токе
источник
10:32пожаловаться#12

IF

Imya Familiev in Deus Volt!
когда я подаю импульс в 22А на индуктор то в нем запасается (L*i^2)/2 энергии,  36.3J
у ключа что у меня используется энергия при пробое EAS=249mJ
отсюда я делаю вывод, чтоб пережевать такую энергию надо реально какой то igbt кирпич ставить
источник
10:33пожаловаться#13

IF

Imya Familiev in Deus Volt!
Владимир
Щас картинку скину
ок, жду
источник
10:34пожаловаться#14

МА

Максим Арасланов... in Deus Volt!
Илья
Только CAN + дискретные сигналы: ВКЛ, реверс, pwm разгон, pwm торможение.

На счёт продажи могу узнать, если сильно нужно. С движками комплект точно продаётся
Было бы неплохо получить коммерческое предложение, желательно от Российского дистрибютора. Пока для оценки
источник
10:35пожаловаться#15

VS

Vadim Slotin in Deus Volt!
Что мешает измерять время спада напряжения на индукторе до какого-то определенного порога от момента подачи тока и пересчитать в индуктивность?
источник
10:36пожаловаться#16

В

Владимир in Deus Volt!
Imya Familiev
ок, жду
Чет файл не заливается, позже попробую
источник
11:03пожаловаться#17

TK

Timur Kuanshkaliev in Deus Volt!
Roman Storozhenko
float это тип данных который занимает 4 байта. Вот и передай его как 4 байта.
Почитай про сериализацию данных.
Почитаю, спасибо)
источник
11:04пожаловаться#18

В

Владимир in Deus Volt!
Imya Familiev
когда я подаю импульс в 22А на индуктор то в нем запасается (L*i^2)/2 энергии,  36.3J
у ключа что у меня используется энергия при пробое EAS=249mJ
отсюда я делаю вывод, чтоб пережевать такую энергию надо реально какой то igbt кирпич ставить
Да, энергия огромная, либо кирпич либо варисторы поставить на меньшее напряжение
источник
11:05пожаловаться#19

В

Владимир in Deus Volt!
источник
11:06пожаловаться#20
