Есть user manual к библиотеке, которую я использую для фильтрации и децимации, но там я не нашел решение своей проблемы

Хорошо, но заглядывали ли вы в доку, что я вам скинул выше?

И нашли ли вы документы на отладку?
И вы так и не ответили на вопрос о том, кастомная у вас плата или отладка.

Нет, не нашел, у меня так называемая black pill, микрофон внешним модулем идет

Я так понимаю, это кастомная плата

а... ну так это меняет дело (на будущее: всегда полноценно описывайте сетап).
Т.е. внешний модуль с микрофоном соединён 5-6 проводками с black pill платой?
Удостоверьтесь, что провода короткие (сантиметров 5, не стоит больше).

А так - почти наверняка в софте косяки, но это уже не ко мне.

Да, вы правы, извините за мою не профессиональность. А короткие провода необходимы для уменьшения паразитной ёмкости, я правильно понимаю?

Не вполне. Если быть точным, то чем короче провод, тем меньше помех он наловит из воздуха, и тем в более высокочастотной области будет лежать спектральная плотность мощности этих помех.

А разве для цифровых сигналов это так принципиально? Не откажусь от объяснения

Во-первых, наводки на цифровых линиях уже внутри чипа могут проникать в аналоговые тракты через паразитные ёмкости, а во-вторых, у вас ведь и питание тянется проводком.

Но повторюсь: скорее всего проблема лежит не в плоскости железа, и все эти размышления скорее всего просто для общего развития :)

Спасибо большое, все равно учту этот момент

Я тоже грешу на софт, но не могу найти проблему

Вопрос по ПЛИС

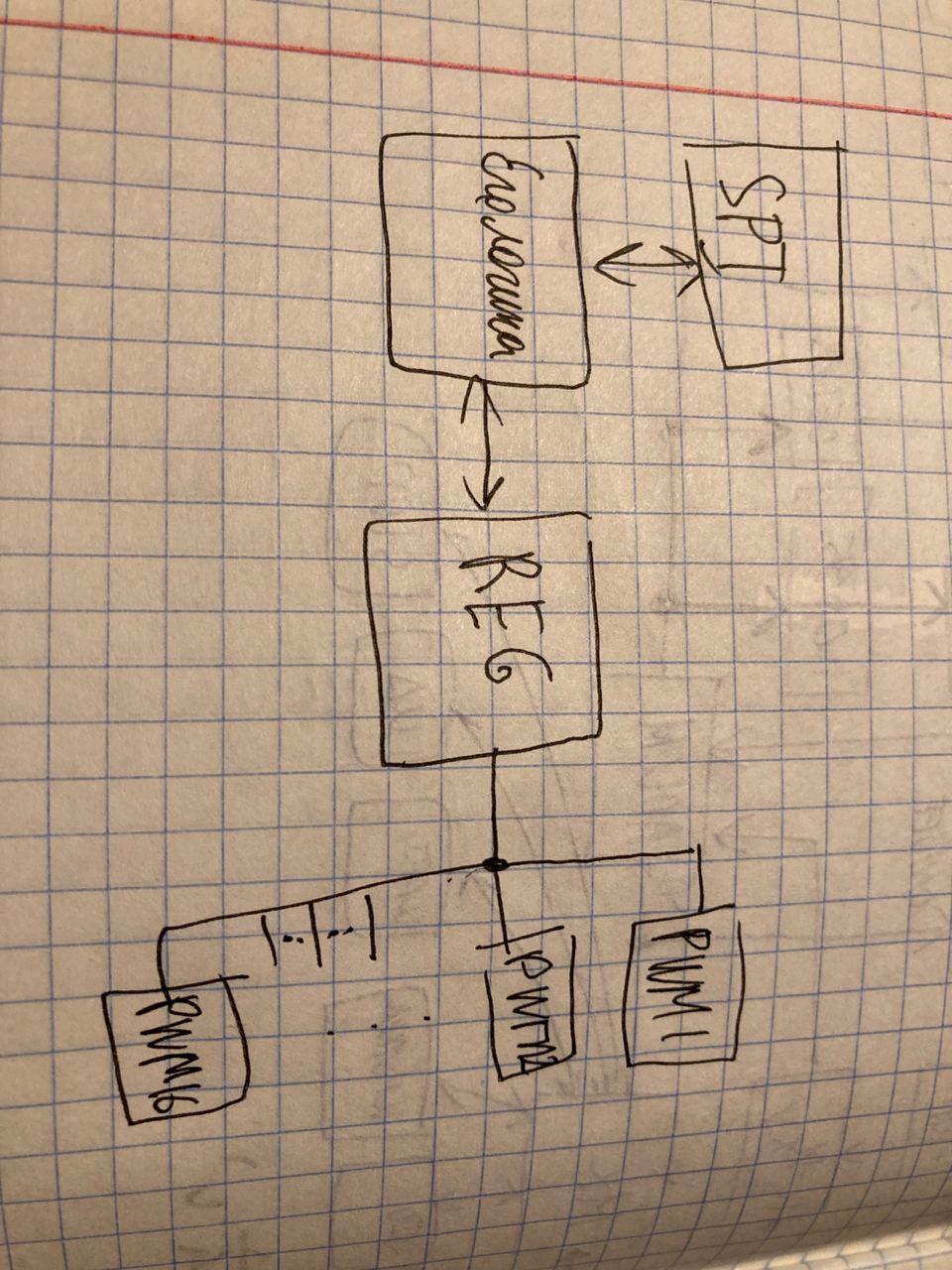

Делаю сейчас простое устройство по работе. По сути, конфигурируемый PWM генератор (ну только под задачу и достаточно странный. Готовых нет. МК - не вариант)
На вход: шина SPI-слейв. По переходу CS в low (active) происходит фиксация параметров регистров, которые далее отправляются в ответ. Если установлен еще 1 бит физической линии, то в момент отправки значений регистров в мастера производится еще и установка параметров звеньев (о них далее).
На выход: есть 16-32 звена (блоки, которые генерируют ШИМ (почти). Все одинаковы. На каждый надо 3 32-х битных конфигурационных значения (3 регистра)). Каждый модуль еще с обратной связью и может в регистры конфигурации биты выставлять.
Вопрос: как организовать лучше эксклюзивный доступ на чтение-запись?
Мои варианты решения:
1. Создать регистровый файл на нужное количество регистров (для всех модулей PWMn) и модуль, который проходится по всем регистрам и дублирует их регистры-дубликаты из каждого модуля.
2. Сделать у регистрового файла кучу шин. Чтобы все были независимы. Уже звучит как говнокод.

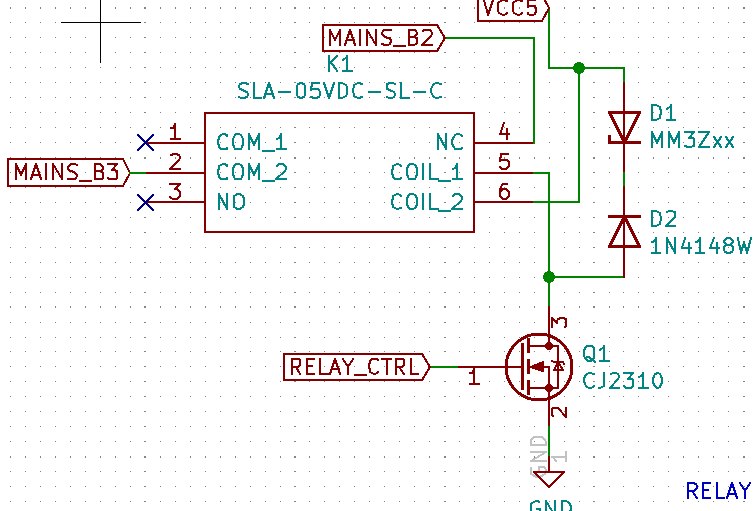

Коллеги, мне тут еще ревью прислали, по цепи подавления выбросов катушки реле
выглядит оно так. Правильно ли это?
Такая считается наиболее эффективной и в горовице (The x-chapters)
Одна разница, у них зенер внизу, а диод вверху, но в данном случае это не играет значения?

(part number от балды, я их для футпринта использовал)

https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=13C3264_AppNote&DocType=CS&DocLang=EN
и тут такие же рекомендации как в Горовице (Figure 3)

схема так странно выглядит, т.к. подгонял ее чтобы выводы физически разводились удобнее и красивше :)

Нашел по своему вопросу. Глава 8. Книга «Цифровая схемотехника и архитектура компьютера»
