не, ну замечание же было про "громоздко". Так то да, я бы тоже начал с qfn / qfp
источник

EF

Elvis Fox in Deus Volt!
Вообще, даже, с эвал борды, может дальше и делать ничего не надо
источник

И

Илья in Deus Volt!
Elvis Fox
не, ну замечание же было про "громоздко". Так то да, я бы тоже начал с qfn / qfp
источник

И

Илья in Deus Volt!
И правда компактно)
источник

Ab

AL bert in Deus Volt!

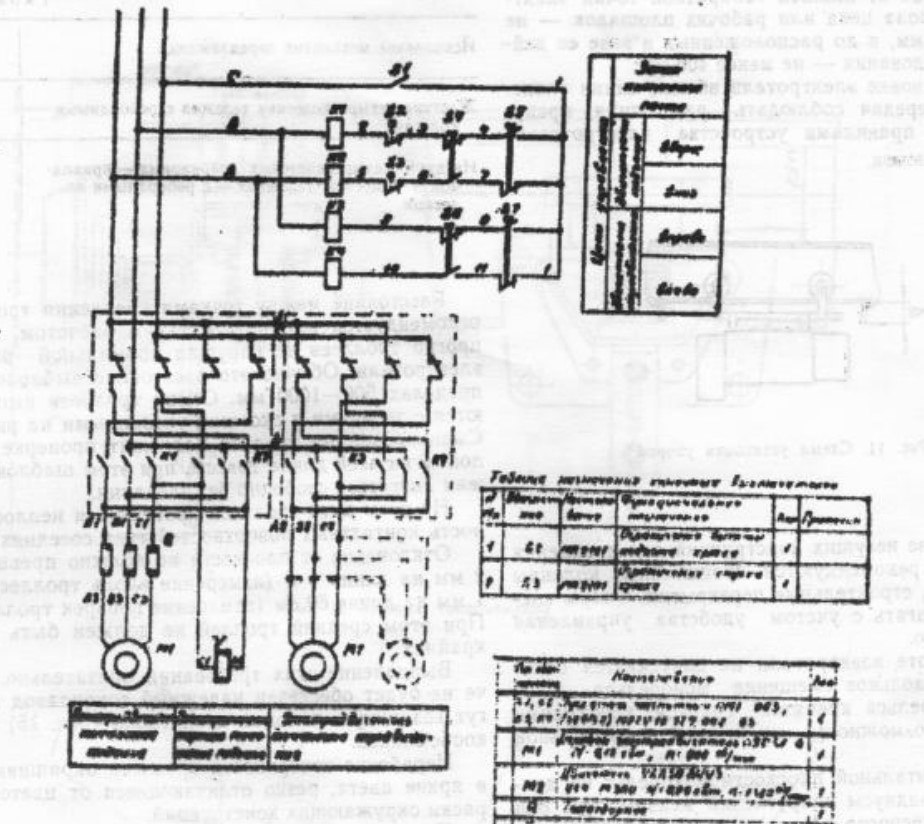

Есть таль электрическая тэ 050 71120. Питание 380В. Таль была подключена через какой-то выключатель или хз что-то в этом роде. Работяги при замене электрики в помещении срезали и выкинули эту коробочку. Теперь я хз как ее назад подключать. Кто подскажет? Нашел паспорт в инете, там вот такая схема.
Кабель 4 жилы идет. Вопрос, что за коробочка была? Тупо кнопочный выключатель или какая-то другая приблуда?
источник

Ab

AL bert in Deus Volt!
источник

И

Илья in Deus Volt!
Похоже просто контактор и стоп-старт-реверс пульт
источник

Ab

AL bert in Deus Volt!
Илья
Похоже просто контактор и стоп-старт-реверс пульт
пульт кнопочный отдельно висит на тали, движение по балке задает и подъем/опускание
источник

И

Илья in Deus Volt!
От пульта просто проводов пучек идёт, внутри него ничего нет
источник

Ab

AL bert in Deus Volt!
Илья
От пульта просто проводов пучек идёт, внутри него ничего нет
так что в итоге, тупо вкл/выкл коробка была?
источник

И

Илья in Deus Volt!
То есть на этой схеме 2 движка, один это подъёмник, второй кареткой двигает, полагаю так. На схеме 3 кнопки в группе, одна замыкает контактор и он крутит движок в одну сторону, вторая кнопка врубается реверс и движок вращается в обратную сторону, третья кнопка рвёт цепь это стоп
источник

И

Илья in Deus Volt!
AL bert
так что в итоге, тупо вкл/выкл коробка была?
Ну да, релейная схема обычная
источник

D

Domofei in Deus Volt!
Илья
CSP это ад, сразу удорожание платы и прочие сложности
почему удорожание?
источник

И

Илья in Deus Volt!
Ещё бы фото коробки
источник

EF

Elvis Fox in Deus Volt!
Domofei
почему удорожание?
ну, 4-слойка как минимум нужна сразу
источник

И

Илья in Deus Volt!
Domofei
почему удорожание?
Bga с шагом 0.5 мм
источник

И

Илья in Deus Volt!
Elvis Fox
ну, 4-слойка как минимум нужна сразу
Нужен HDI сразу, 0.1/0.1 мм уже не прокатит
источник

EF

Elvis Fox in Deus Volt!
да, вообще для 4х4 как раз 2 слоев теоретически хватает, чет я глупость ляпнул
источник

EF

Elvis Fox in Deus Volt!
но почему 0.1/0.1 не прокатит?
источник

D

Domofei in Deus Volt!
нельзя сквозным развести? Типа на одной стороне чип, на другой дорожки от нее?
