И
+ я не совсем понимаю нахуя тут микровиа, это точно не 0.2/0.1?
Size: a a a
2020 September 04
M
зачем вообще микро от пада уводить
M
всеравно забивать и наращивать
M
+ я не совсем понимаю нахуя тут микровиа, это точно не 0.2/0.1?
цвет, половина, красный-бежевый слой
VK
зачем вообще микро от пада уводить
Воооот! Правильный вопрос.
Ну так он и говорит мол дыры в полигоне. Брат, если дыры в полигоне, то грохни неиспользуемые пады или заюзай микровиа, у тебя и так в половине изайна они.
Ну так он и говорит мол дыры в полигоне. Брат, если дыры в полигоне, то грохни неиспользуемые пады или заюзай микровиа, у тебя и так в половине изайна они.
VK
Т.е. там три типа виасов просто на скриншоте. "Я его слепила из того что было" что ли?..
И
цвет, половина, красный-бежевый слой
Так половинки цветов который via это же просто глухие или слепые переходы могут быть и все
И
Т.е. там три типа виасов просто на скриншоте. "Я его слепила из того что было" что ли?..
Вооооот
yp
А если делать пад 0.3мм, виа 0.2/0.4мм, и дороги по 3 милса, и суппресить пояски на внутренних слоях, то на шаге 0,65 можно даже дифф.пары таскать между рядами =)
yp
будут зазоры до отверстия по 0,1мм, а дифпара 3/3/3милса
yp
да, и зазоры по диагонали от виа до пада в случае 0,2/0,4виа 0,3мм пад - примерно по 0,1мм. собственно зачем тут микровиа вообще не понятно. ну и на обратной стороне 0201 прекрасно поставятся в диагоналях. даже 0402 воткнуть можно
VK
Ну да..

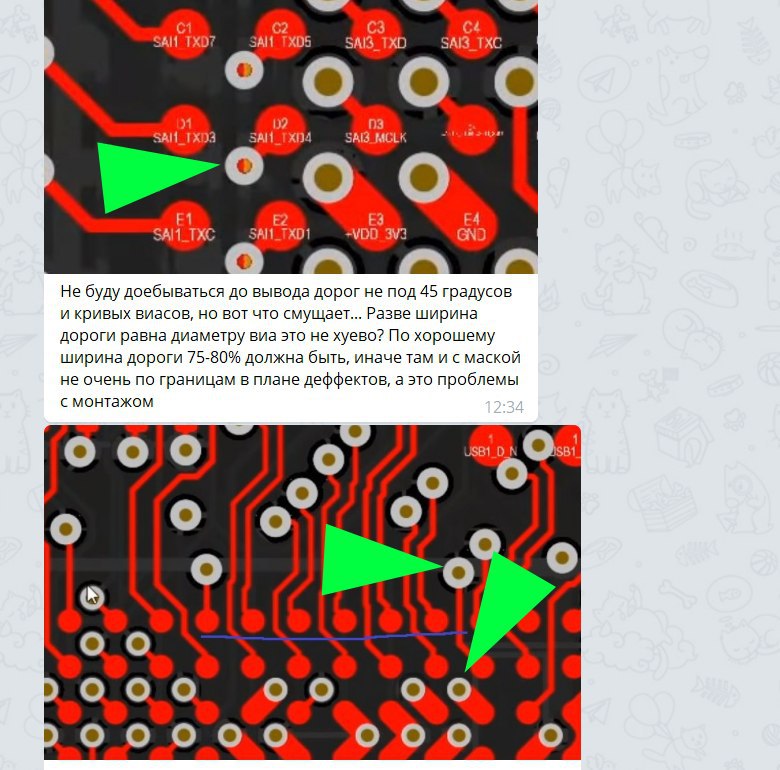

Слушай, @enginegra, тут встретилось мнение по поводу виаса и подходящей к ней трассы:
>По хорошему ширина дороги 75-80% должна быть, иначе там и с маской не очень по границам в плане дефектов, а это проблемы с монтажом
Я, честно говоря, не встречал инфы по этому поводу. Что думаешь?
Слушай, @enginegra, тут встретилось мнение по поводу виаса и подходящей к ней трассы:
>По хорошему ширина дороги 75-80% должна быть, иначе там и с маской не очень по границам в плане дефектов, а это проблемы с монтажом
Я, честно говоря, не встречал инфы по этому поводу. Что думаешь?
yp
Ну да..
Слушай, @enginegra, тут встретилось мнение по поводу виаса и подходящей к ней трассы:
>По хорошему ширина дороги 75-80% должна быть, иначе там и с маской не очень по границам в плане дефектов, а это проблемы с монтажом
Я, честно говоря, не встречал инфы по этому поводу. Что думаешь?
Слушай, @enginegra, тут встретилось мнение по поводу виаса и подходящей к ней трассы:
>По хорошему ширина дороги 75-80% должна быть, иначе там и с маской не очень по границам в плане дефектов, а это проблемы с монтажом
Я, честно говоря, не встречал инфы по этому поводу. Что думаешь?
под плисками на силовых ногах у меня констрейны именно ширина дороги = диаметр виа. для сигнальных стандартно. С пайкой проблем не было никогда, (Под линеаровскими микромодулями БГА вообще полигонами лью, без фанаута как такового)
VK
под плисками на силовых ногах у меня констрейны именно ширина дороги = диаметр виа. для сигнальных стандартно. С пайкой проблем не было никогда, (Под линеаровскими микромодулями БГА вообще полигонами лью, без фанаута как такового)
Отлично, спасибо за коммент.
И
Спасибо) Видимо я подобную мысль где-то услышал на ютубчике, а особо не проверишь или надо иметь знакомого технолога
IS
А если делать пад 0.3мм, виа 0.2/0.4мм, и дороги по 3 милса, и суппресить пояски на внутренних слоях, то на шаге 0,65 можно даже дифф.пары таскать между рядами =)
У него вроде 0.2/0.35 - большой виа
yp
02/0,35 маловато
yp
0,2/0,4 тоже обрезан но не так сильно. вообще номинал 0,2/0,45 или 8/18милс
yp
точнее не номинал а мейнстрим китая
M
Ну да..
Слушай, @enginegra, тут встретилось мнение по поводу виаса и подходящей к ней трассы:
>По хорошему ширина дороги 75-80% должна быть, иначе там и с маской не очень по границам в плане дефектов, а это проблемы с монтажом
Я, честно говоря, не встречал инфы по этому поводу. Что думаешь?
Слушай, @enginegra, тут встретилось мнение по поводу виаса и подходящей к ней трассы:
>По хорошему ширина дороги 75-80% должна быть, иначе там и с маской не очень по границам в плане дефектов, а это проблемы с монтажом
Я, честно говоря, не встречал инфы по этому поводу. Что думаешь?
проблема будет с ремонтом. при таком случае маска при перепайки слазет почти сразу. для пайки ничего, тоже делаю полигонами или шириной с пад. как показала практика зеленая маска держится намного хуже черной. у PCB way
