Под современные BGA с шагом 0.65 для трасс 0.2 нужно либо оч. много слоев либо слепые переходные.
А Китай (JLCPCB) 4 mil делает без нареканий уже.
А Китай (JLCPCB) 4 mil делает без нареканий уже.
Size: a a a
2022 January 04
V

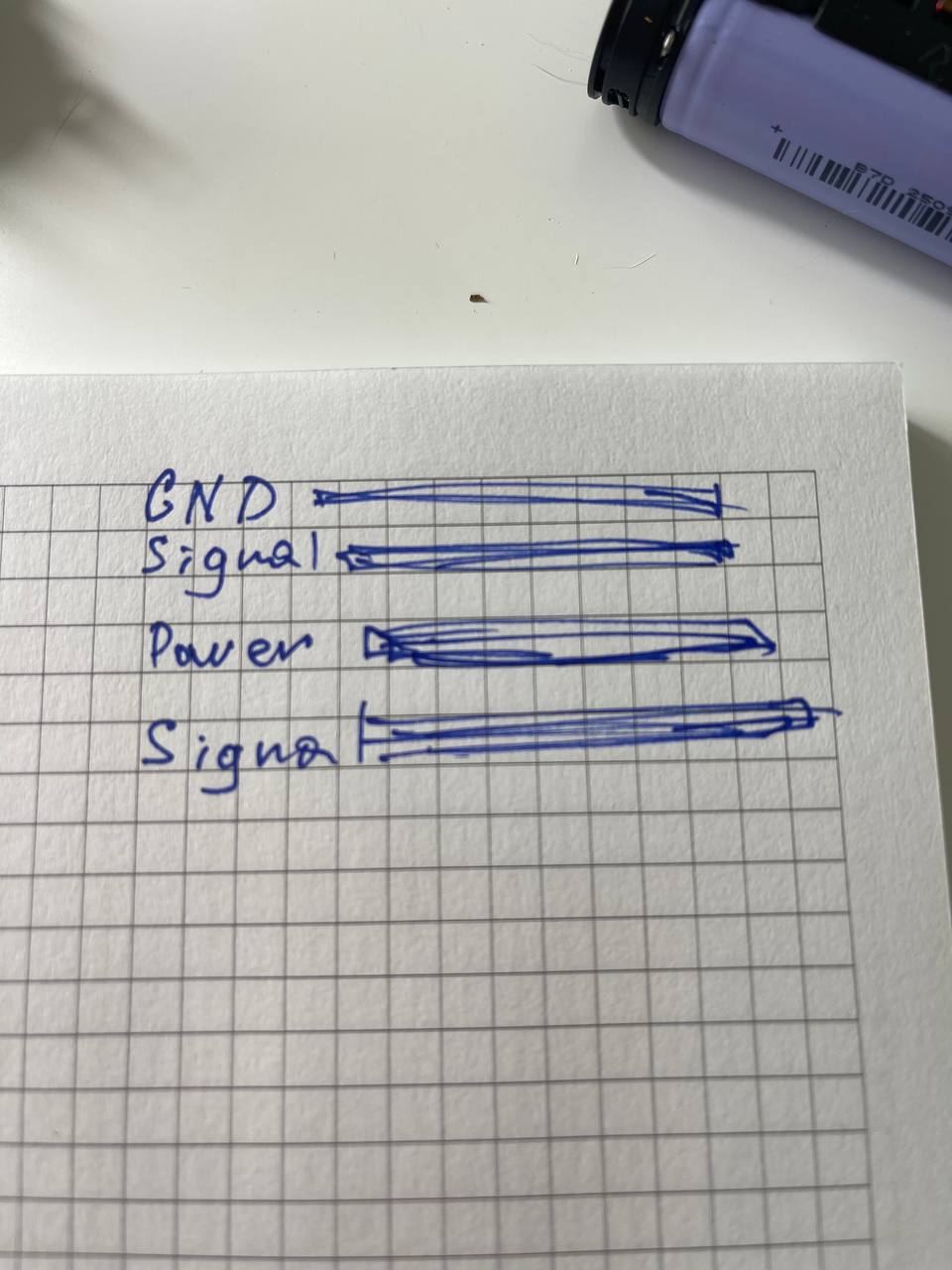

Вот я про такой стекап интересуюсь. имеет ли право на жизнь?
A
Вполне.
На нижнем можешь всё свободное место тоже землицей залить.
На нижнем можешь всё свободное место тоже землицей залить.
PB
Не очень. Если только питание ровно одно. И если кондеры правильно размещены. Сейчас фоток с книжки покидаю )
V
ога. кидай )
буду развиваться )
буду развиваться )
АС
Ну 0.65 да, страшно
А так via in pad и будет дешевле)
Так то да, многие умеют. Резонит только походу про это не знает 😂
А так via in pad и будет дешевле)
Так то да, многие умеют. Резонит только походу про это не знает 😂
A
"Резонит" тоже умеет уже.
Только в Китай отправляет :D
Только в Китай отправляет :D
KA
надо смотреть на футпринты и соответствующий нетлист , но мне уже не оч нравится
V
понял, спасибо
A
Если power сделать смешаным power/GND (у тебя вряд ли адовые токи будут с батареей в 0.5 Ач) - вообще проблем не будет.
АС
Типа умеет, но на одной плате из 5 с зазорами/проводниками 0.1 2 кз под пузом бга, а на другой перетрав, хорошо что на открытом месте.
Ну их)...
Ну их)...
A
Видимо, был не их день. )
KA
как схемку нарисуете и расставите компоненты на плате, скидываете в чат как оно выглядит, накидаем идей про стэкап)
PB
В личке, а то спам получится
A
Что за книжка (если не секрет)? Bogatin?
