PB

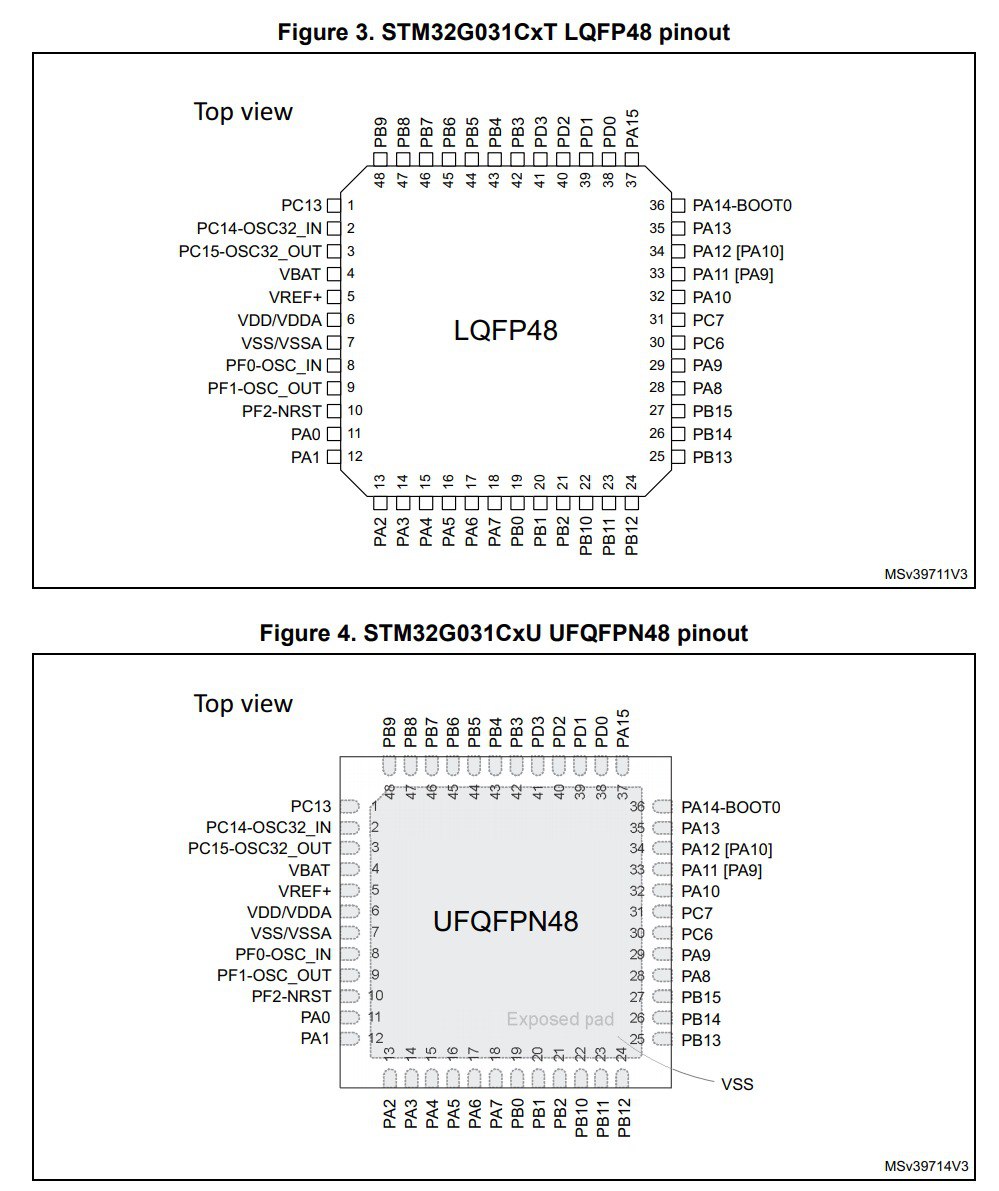

У СТМ в корпусах меньше LQFP-100 нет отдельных ног для Vref. Так что останется только делить с аналоговым питанием
Size: a a a
2021 August 26
PB
Ну а так да - ИОН на 3В прекрасно может быть заведен на AVDD, если он буферизованный
2021 August 27
V
в g0 есть встроенный референс
PB
Ну так речь о том, что он не очень )
Да и сделать даже хороший bandgap это геморрой. Не в последнюю очередь из-за того, что их дорого калибровать каждый раз
Да и сделать даже хороший bandgap это геморрой. Не в последнюю очередь из-за того, что их дорого калибровать каждый раз
PB
Прикольно ) ну, буду знать
ED
Итого имеем у G0:
- в корпусе TSSOP у G051 вывода AREF просто нет;
- TUE там до семи с половиной бит!!!
- INL до трех с половиной бит, то есть, есть пропущенные коды;
- встроенный опорный источник нельзя использовать как опору АЦП, его можно только измерять как внутренний вход;
У AVR при этом:
- гибкие настройки AREF, как внутреннего, так и внешнего; куча опций для опорного напряжения;
- INL 1.3 LSB
- TUE максимум 3 LSB
- в корпусе TSSOP у G051 вывода AREF просто нет;
- TUE там до семи с половиной бит!!!
- INL до трех с половиной бит, то есть, есть пропущенные коды;
- встроенный опорный источник нельзя использовать как опору АЦП, его можно только измерять как внутренний вход;
У AVR при этом:
- гибкие настройки AREF, как внутреннего, так и внешнего; куча опций для опорного напряжения;
- INL 1.3 LSB
- TUE максимум 3 LSB
ED
Offset error у AVR составляет -0.5 LSB. У G0 - до 5.5 LSB.
ED
Вообще все характеристики АЦП у G0 заставляют волосы шевелиться.
ED
Причем, там под табличкой подписано, что характеристики по постоянному току приведены ПОСЛЕ встроенной калибровки.
IN
можно миллипизрическую подсказку? что значит "с последнего считывания" ? С какого считывания чего?
A

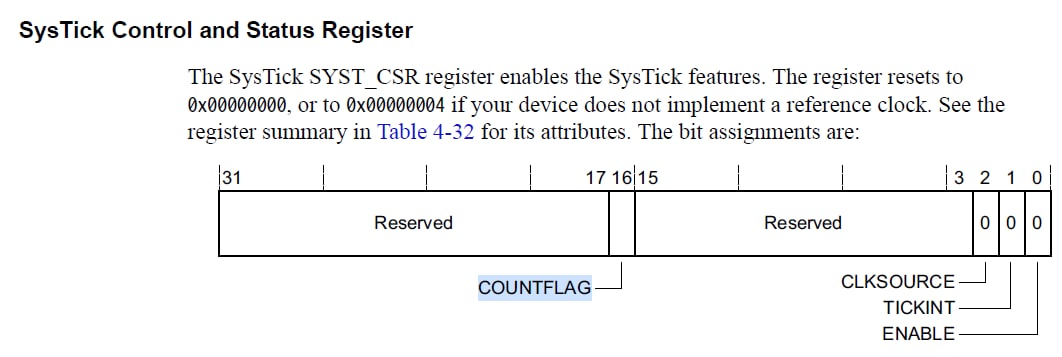

COUNTFLAG, видимо
V
после считывания значения счетчика
PB
Мне что-то подсказывает, что "this" там про флаг
V
чтобы понять был ли roll over
A
«С последнего считывания этого»
V
справедиво
V
но флаг в каком регистре?
PB
Там может быть такое, что флаг устанавливается при roll over и сбрасывается при считывании
