Не ко мне :) я даже не понял задачи, для которой эту схему рисуют :)
Size: a a a
2021 May 18
V
и они требуют малых ресисторов. для них придется ватты большие ставить чтобы от выбросов защитить
ED
Эх. Ща нарисую.
V
а так 110к 0805 и ок
u
Должен быть
ED
Можно так. Еще можно стабилитрон поставить от вывода управления на землю. Но тогда его надо выбирать с учетом напряжения питания - его напряжение пробоя должно быть больше штатного напряжения питания.
V
такая скхема будет работать хз как
V
у LM большой ток ADJ
V

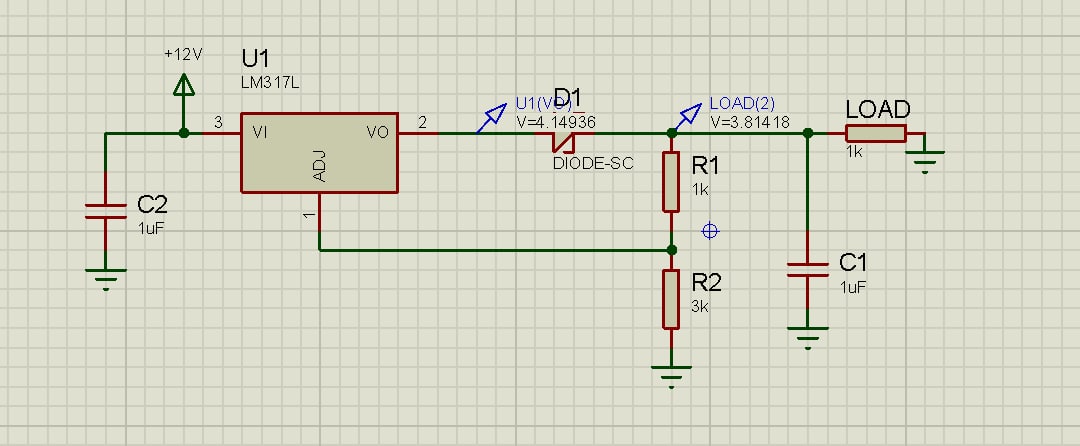

R1 надо 1к и R2 3k ставит
V
и референс у lm идет от выхода. диод не будет регулироваться правильно
e
перестаньте советовать старьё
ED
LM317 работает, решает задачу и дешевая.
ED
С какой радости не будет?
V

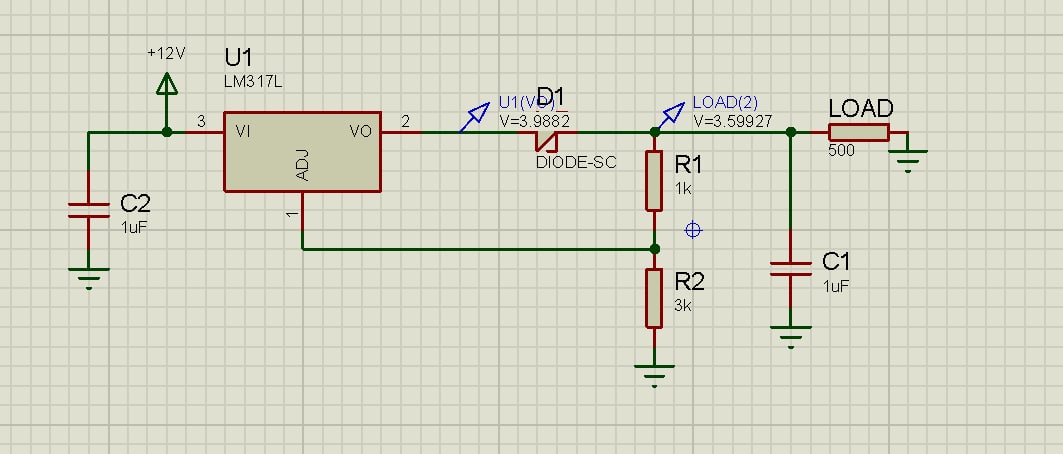

меняешь нагрузку- и диод все портит ;)
V
см дш внимательно. такая схема не подходит. ОС должна быть с номиналом порядка 100Ком
PB
Не проще сделать линейник с дискретным мосфетом?
ED
Чуть позже помоделирую в LTSpice.
