LZ
Многие используют, у меня товарищ использует взломанный, ненарадуется @sadkobogatiygost тоже вроде с ним кайфует
Size: a a a
2021 May 18
D
Я тож с ломаного кайфую
LZ
LZ
Вот ещё делали с ним че
LZ
Я жабу не смог победить. Остановился на ds2072 до rigol 2302 разлоченого
AK
Если у осцилографа полоса заявлена 200МГц, до какой частоты он сигнал покажет без искажений?
Скажем меандр и синусоиду?
Скажем меандр и синусоиду?
AK
Или у DSO5202B 200МГц это не полоса пропускания?
V
есть спецы по аналоговым цепям?
V
в реальности на OUT идут 100мв пульсации
V
не могу их добить-победить
V
схема выдает 5.1В через диод, тк там может прилететь 100В
V

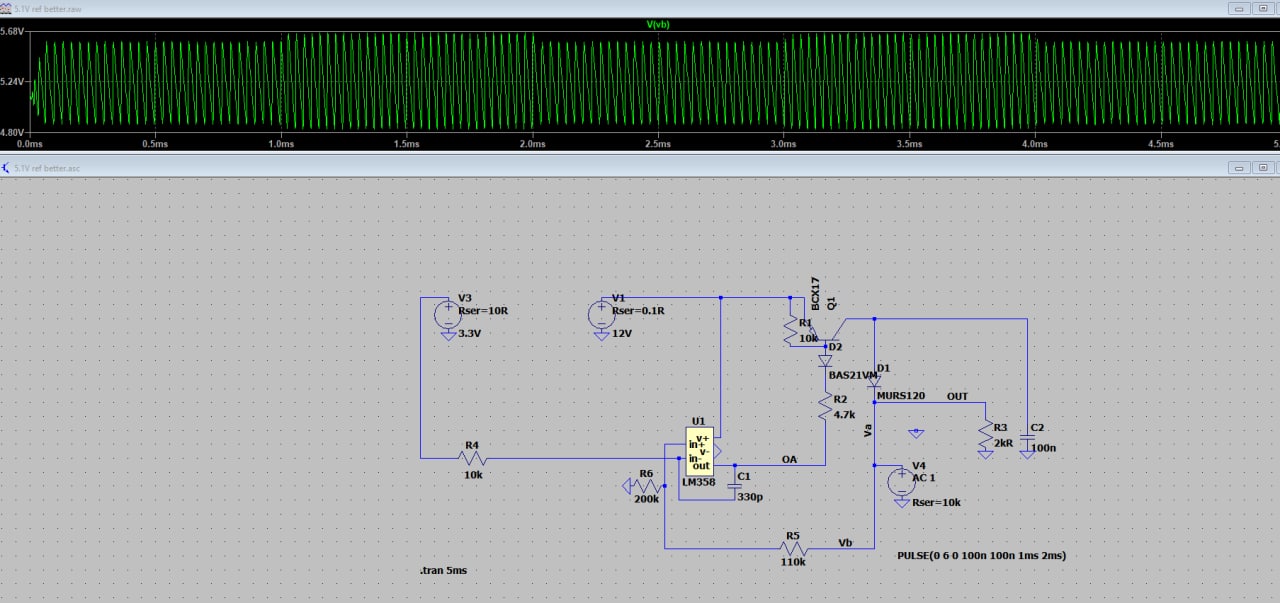

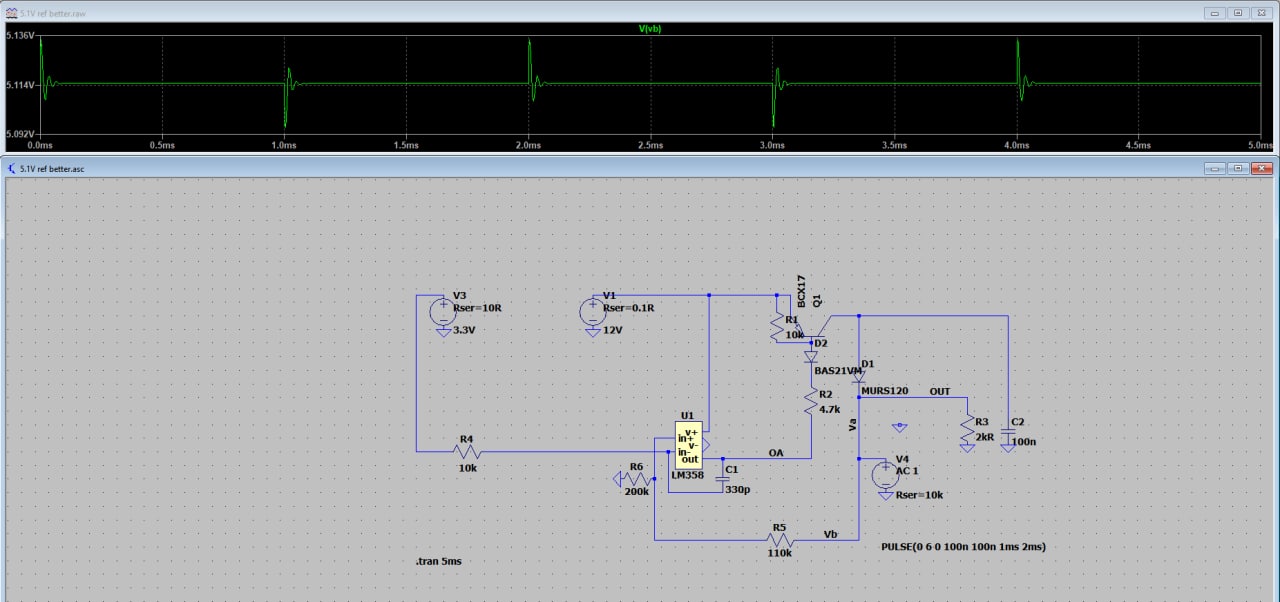

в симуляторе вот так работает. V4 - типо плавающая нагрузка
M
🙋🏻♂️
ED
Часто полосу заявляют по уровню -3 dB. Чтобы сигнал выглядел нормально, лучше, чтобы в полосу пропускания влезало около десяти его гармоник.
I
+1
ED
Очень странное включение. Операционник включен как повторитель сигнала на выходе, со смещением, задаваемым опорой.
VK
а что получить-то в итоге хочешь?
KA
обычно под полосой понимают до уровня -3дБ по напряжению, а спад там обычно как у фильтра Баттерворта первого порядка
V
чтобы не шерохоебился выход =)
VK
не, что вообще эта штука должна делать? а то может все решается гораздо проще и спокойней
