Ну. Может быть. Хотя в отношении топологии проблемы, скорее, не в импедансах из-за топологии (просто частоты не те), в потенциальной common mode помехе
RC
RC
у блю пилл там 2 переходных до кварца rtc
KA
да, у меня тоже где-то валяется одна дискавери без основного кварца, только низкочастотный
RC
капризные они короче, думаю поэтому без кварца
PB

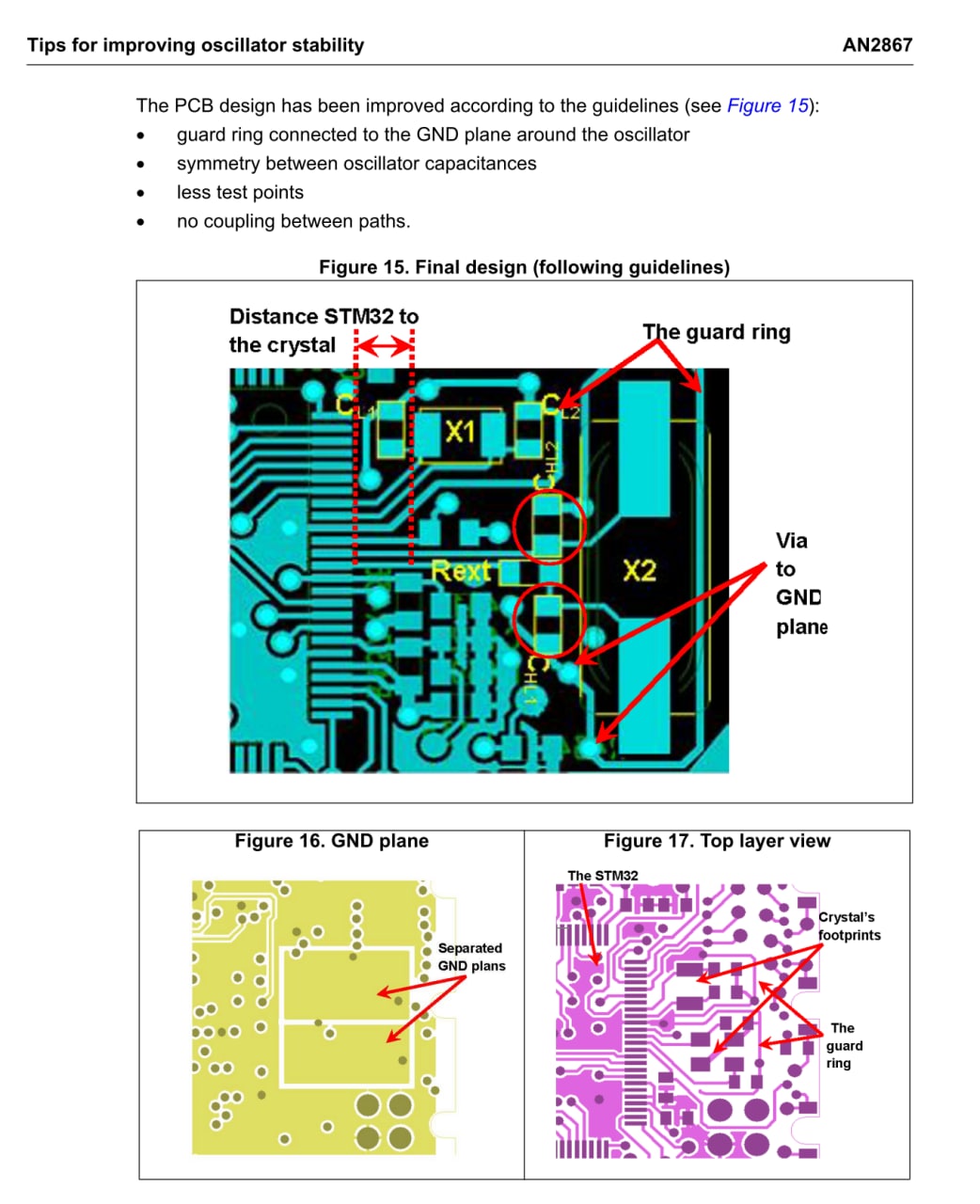

Охранное кольцо - немного задротство, поскольку там и без того металлическая банка. А вот остальные меры, очевидно, направлены на то, чтобы токи кварца не пересекались с остальными. Как раз против common mode наводки. В общем-то, можно это дело и копировать, но лучше дополнительно самому понимать, что там и по каким контурам протекает
RC
есть в эпоксидных корпуксах
RC
как на фото выше
PB

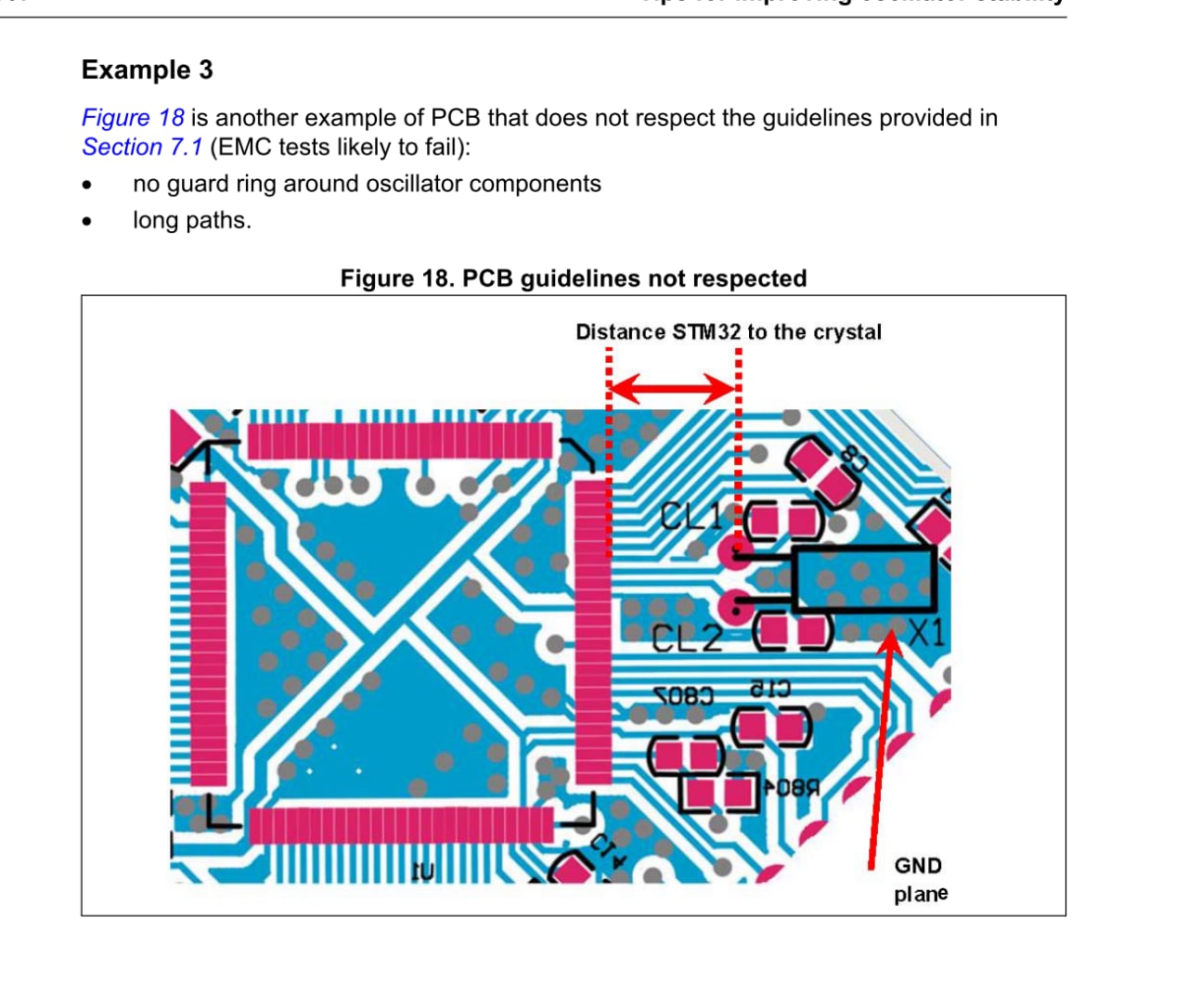

М. Другое дело. Тогда в кольце есть смысл, но толще и больше VIA. На картинке прямо loop antenna. Дорожка тонкая, отверстий видно 3 штуки. Смысл от такого все равно есть, но можно лучше
A
А еще лучше перейти на внешний генератор (если не стоит задачи потреблять микроамперы большую часть рабочего времени)
RC
согласен
RC

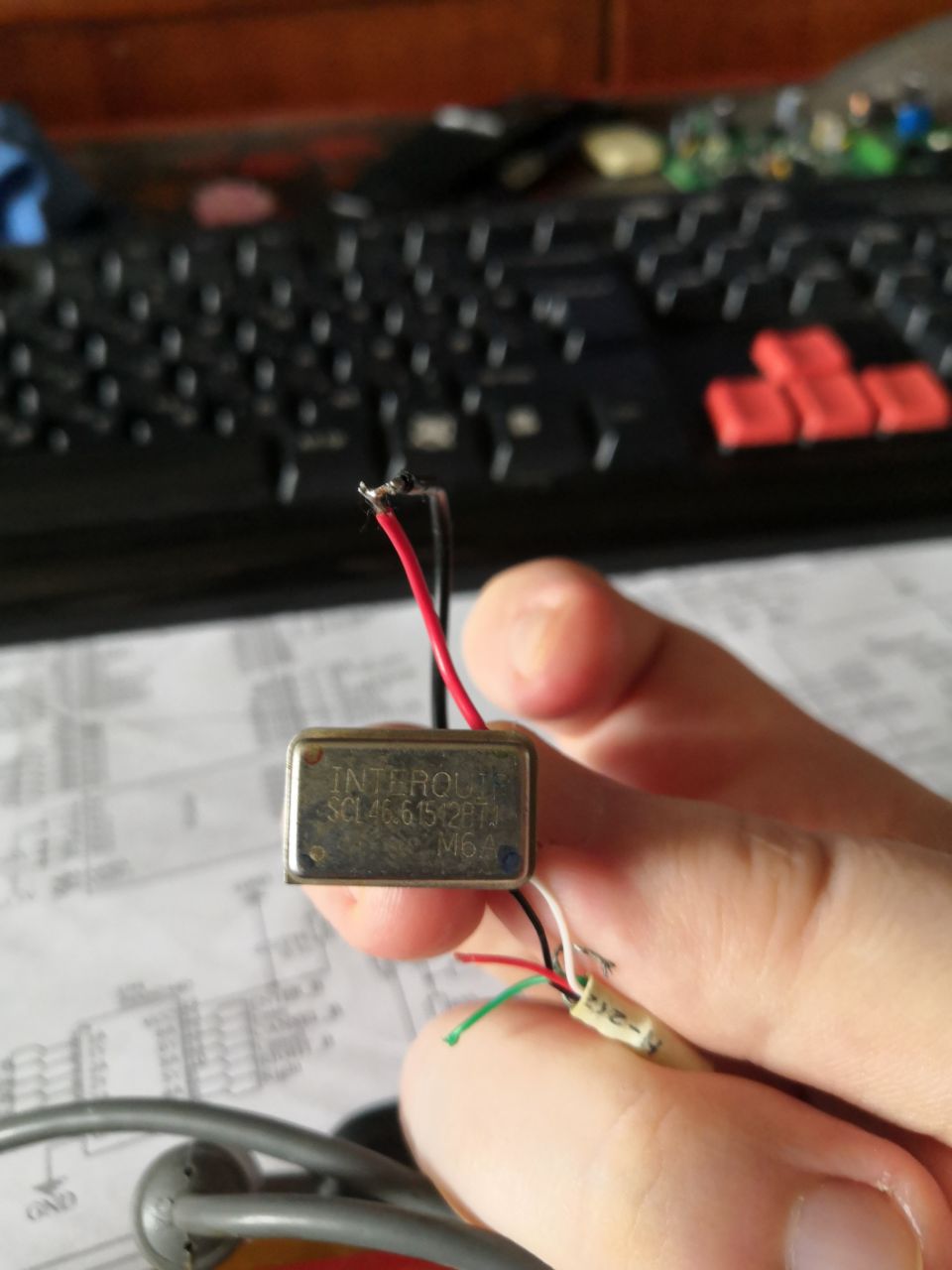

я содрал ради интереса со старой звукашки, небо и земля
PB
У которого Tr пикосекунд 300 - вообще идеально :D
RC
RC
По нему и калибровался
RC
Вот они ваши thd+n 0.001%😅
A
Это уже с EСL-совместимым выходом?
PB
Можно и singe ended извратиться и разогнать до таких скоростей, только зачем? Вообще да - на практике самое простое с такими фронтами, что приходилось видеть - LVDS. Он в плане Tr вроде вообще не стандартизирован, только в плане дифф. и common mode вольтажа. Видел и гигагерцовые клоки на LVDS
PB
CML и ECL - от безысходности :D
особенно ECL и производные
особенно ECL и производные
