AK
на платах стм32дискавери никогда не было кварцев
Size: a a a
2021 April 07
RC
A
это на каких? у меня есть дискавери и на ней есть 8мгц кварч
A
Под F4 вроде с кварцем были.
AJ
спасибо
AK
у меня было несколько старых дискавери -все без кварца
A

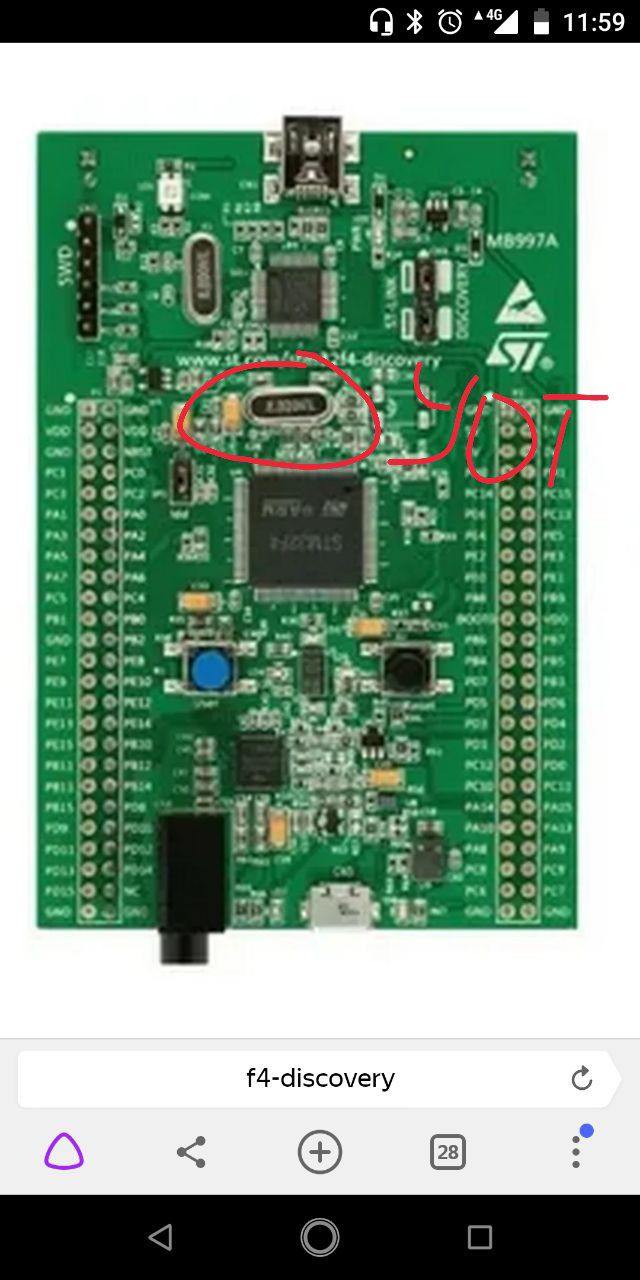

у меня такая вроде плата
A
Ага.
F4.
Их нахаляву раздавали.
F4.
Их нахаляву раздавали.
A
ну те времена я не застал. Покупал в ЧиД
r
я в китае брал
8 мгц кварц там
8 мгц кварц там
GZ
На некоторых платах такт шел с наплатного stlink
RC
Я думаю это сделано для того, чтоб вы кварц СВОЙ проверили на совместимость, там генератор жиденький
RC
особенно rtc который
RC
я так намучался, чуть больше ёмкость и все плывет
RC
требовалось в 10ppm с калибровкой на f103 уложиться...
PB
Там же вроде есть посадочные для резисторов последовательно с кварцем. "Правило левой руки" - импеданс между выходом драйвера кварца и ногой кварца примерно равен (по модулю) импедансу нагрузочного конденсатора на рабочей частоте. Даже в такой постановке резистора внутри камня обычно хватает
PB
Еще у NXP в референсах то ли вход, то ли выход драйвера подтягивают на землю через 2 МОма, но такое видел только у NXP. "Для корректного старта"
RC
ну если топологию из апноута брать то да
