ED
Температура решается (возможно) ещё одной такой же дорожкой рядом
Имеется в виду компенсация разогрева дорожки от протекающего по ней тока, или компенсация изменения температуры устройства вообще?
Size: a a a
2021 March 21
Х
Имеется в виду компенсация разогрева дорожки от протекающего по ней тока, или компенсация изменения температуры устройства вообще?
Я думаю измеряется сопротивление соседней
ED
Ну, измерение таких сопротивлений - само по себе отдельная содержательная задача. :)
ED
Проще уж тогда снять кривую зависимости сопротивления от температуры и компенсировать в софте. :)
ED
В принципе, ТКС меди известен.
Х
Ну, измерение таких сопротивлений - само по себе отдельная содержательная задача. :)
Ну её наверн можно потоньше.
ED
Ммм, эээ, ну не знаю. :)
A
В принципе, ТКС меди известен.
Вы хотите на шунте сэкономить?
ED
Ну не то что бы прямо сэкономить, просто рассматриваю разные варианты.
ED
Я никогда так не делал, вот и интересуюсь.
AS

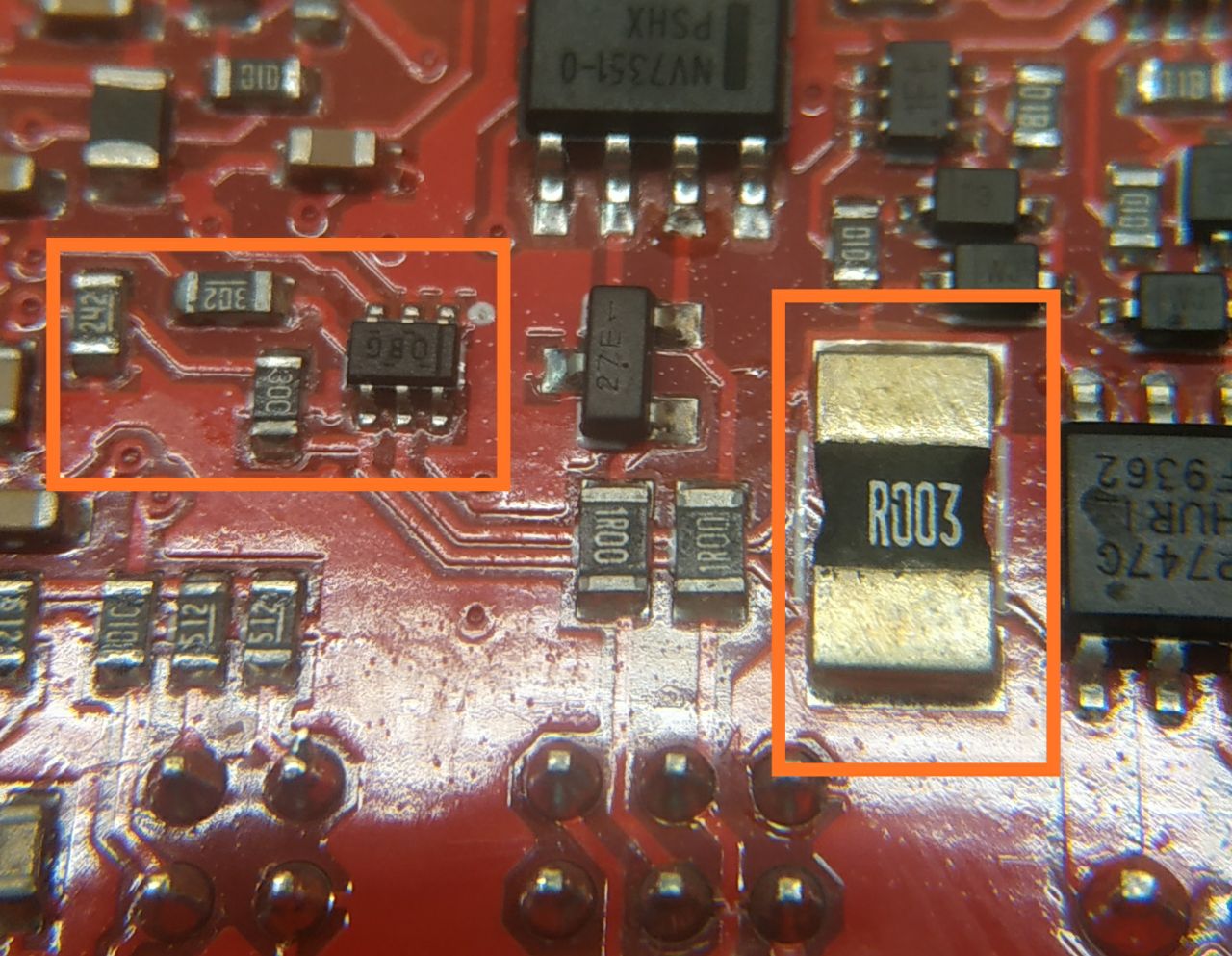

Мы пробовали. Проще и дешевле поставить шунт.
V
шунт + INA, делов то
PB
И как, нормально с такой разводкой летает? А то я все время пытаюсь максимально коротко, прямо и симметрично. Вопрос более чем серьёзный, может у меня over engineering
V
косяк будет если под измерительными дорожками еще силовые полигоны на 50+ ампер бегающих туды сюды
V
конкретно здесь 10А только справа, так что все збсь
V
и то в зашумленных местах решается расположением дорожек точно друг над другом и профит
V
но все зависит от платы и надо тестить
PB
Понял. Common mode на входе особо не пофильтруешь, а на выходе - с ещё одним операционного или геморно. Тоже ломал голову над проблемой когда-то
