A

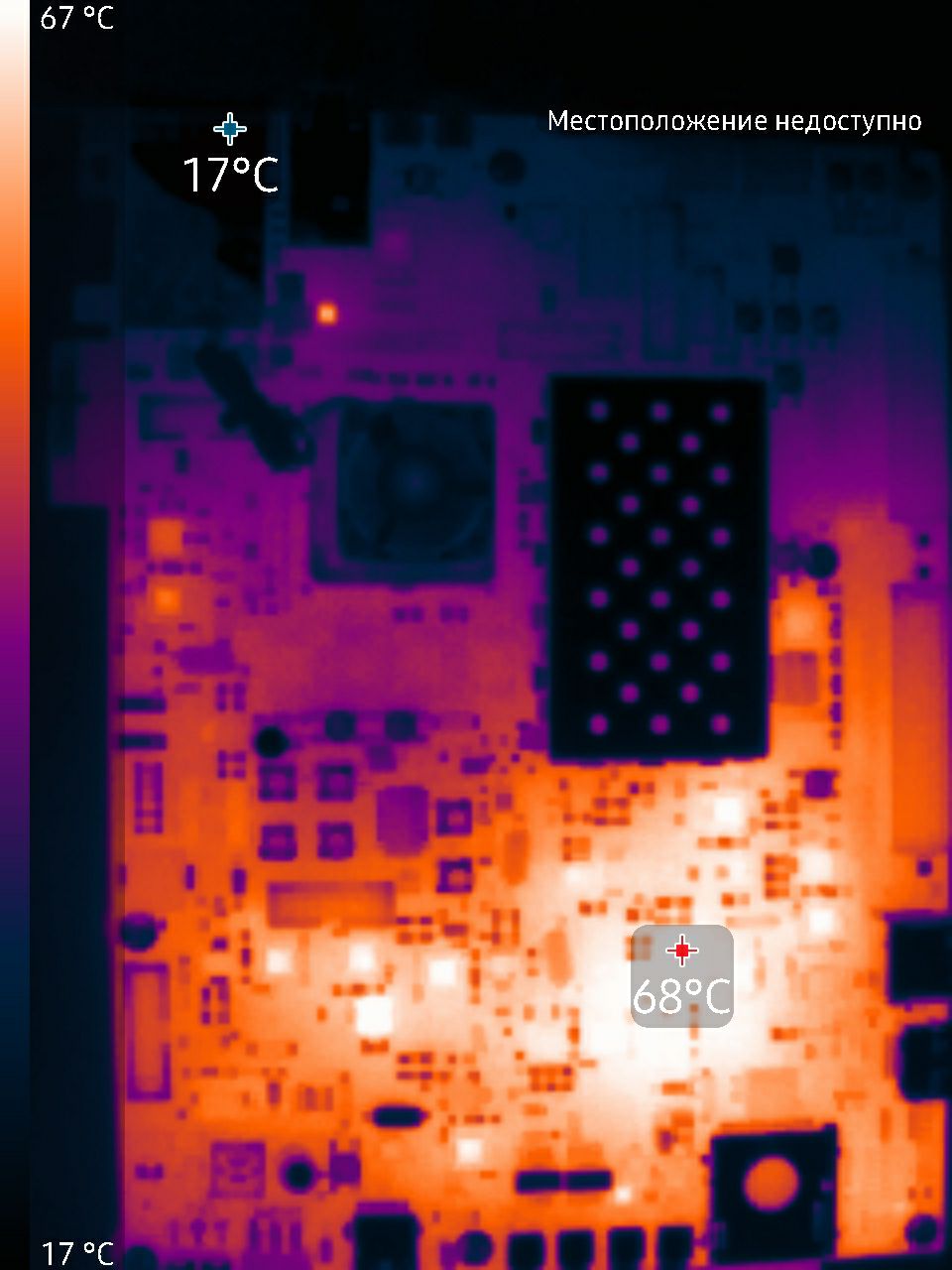

вот с Xilinx бодаюсь. у них один дроссель греется хотя по датчику потребление 0
Size: a a a
2021 March 21
К
чтобы понять насколько приличное разрешение
К
неслабо греется)
К
но прикольно)
К
а какой размер платы?
A
18х25 чтоль
A
х23
К
спасибо
ED
Коллеги, а кто что скажет насчет использования дорожек на плате в качестве датчиков тока существенной силы? Как у такого метода с повторяемостью?
RS
Коллеги ищу в команду Junior Embedded Software Engineer и Junior Software Engineer C/C++, подробнее на https://shuracore.com/ru/careers-ru/, буду благодарен за любые контакты. Кого данное предложение заинтересует, прошу писать в личку.
A
Коллеги, а кто что скажет насчет использования дорожек на плате в качестве датчиков тока существенной силы? Как у такого метода с повторяемостью?
Гдчнь реф max1760
Еr
Коллеги, а кто что скажет насчет использования дорожек на плате в качестве датчиков тока существенной силы? Как у такого метода с повторяемостью?
Я калибрую вполне норм, если нужно дёшево, в идеале конечно нужно юзать константан, вводить температурную коррекцию.
AS
Коллеги, а кто что скажет насчет использования дорожек на плате в качестве датчиков тока существенной силы? Как у такого метода с повторяемостью?
Хреновая повторяемость. Сопротивление сильно меняется на температурах.
Еr
Вопрос в том какая погрешность допустимая, если +- 10% и дорожки сильно не разогреваются(скажем +10C), вполне норм.
Еr
К примеру у нас дорожка сопротивлением 100 мОм при 20C, тогда при 0C её сопротивление будет 92.4мОм, при 40С 107.6мОм. Все кроме температуры решается калибровкой.
r
Температура решается (возможно) ещё одной такой же дорожкой рядом
Еr
Не задумывался, но круто, добавлю у себя. Тогда вообще проблем нет.
ED
Спасибо, буду думать...
ED
Температура мне не сильно актуальна, а вот стабильность во времени и между образцами куда интереснее.
