ДА!

Нуу.. х.з. я обычно видел dc/dc без фильтра, там индуктивность для запасения энергии вроде как.

Это я его прост так называю

ща акробат ридер установится, узнаем что там

Ну как-то неправильно его так называть.

пох

бывают, но с подвохом)

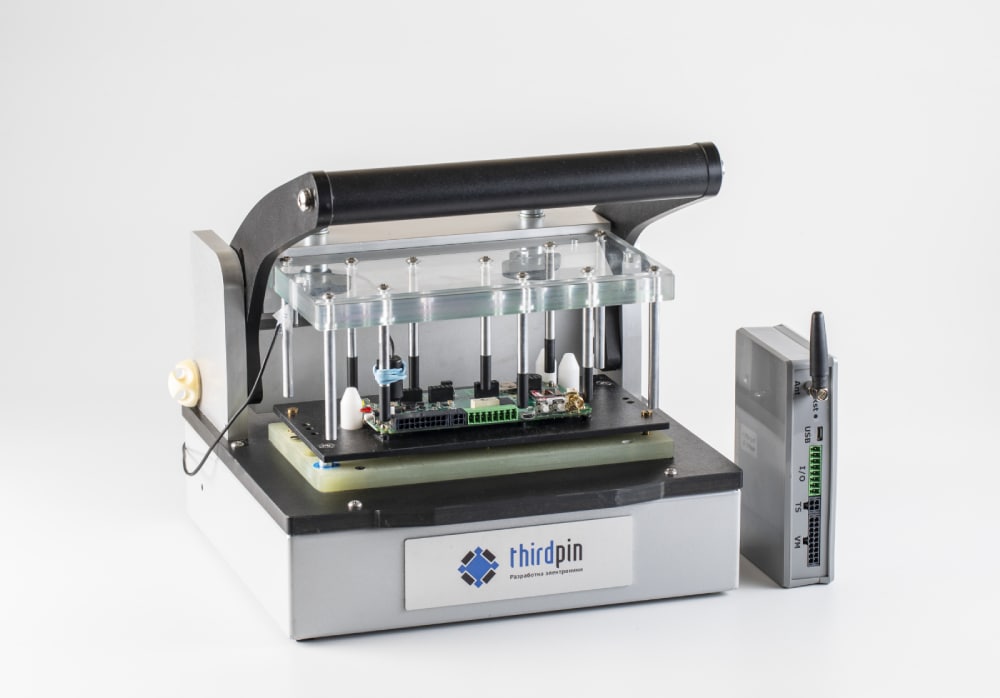

​​Привет, это Третий пин. К нам обращаются, когда нужна помощь в разработке или организации серийного производства электронных устройств.

Для продуктового исследования (это не вакансия) ищем инженеров в чью зону ответственности входит разработка, внедрение и поддержка средств автоматизации выпускного тестирования электроники.

Если это про вас – напишите @s1ePPy. Вы нам очень сильно поможете.

Иногда нужно пилить фильтр по входу, если много всего питается от этого входа. А так - можно на любую индуктивность смотреть как на кусок фильтра

+

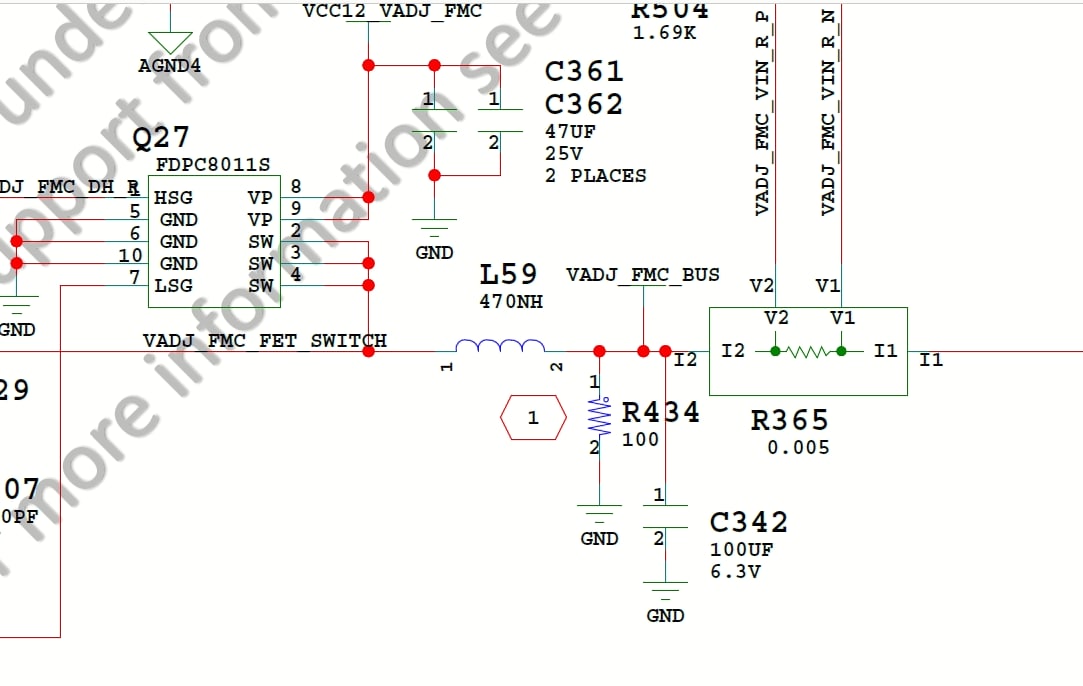

Ну да, LC на выходе дсдс

А зачем резистор на 100 Ом интересно?

The MAX15301 is a full-featured, highly efficient, digital point-of-load (PoL) controller with advanced power management and telemetry features. Unlike PID-based digital power regulators, the MAX15301 uses Maxim’s patented InTune™ automatically compensated, state-space control algorithm. The InTune control law is valid for both the small- and large-signal response and accounts for dutycycle saturation effects. These capabilities result in fast loop transient response and reduce the number of output capacitors compared to competing digital controllers.

Выходной на DC/DC. Судя по номиналу, там должно быть минимум 2 МГц частота переключения, либо огромный размах по току. Может оттого и греется, что подходит близко к насыщению

Да 70 градусов для дросселя - норм

VADJ_FMC 10A Regulator

но у меня к фмц ничего не подключено

Там можно ток померить через R365

Даже мультиметром
