Ребятушки получилось)
Взял уже лазер из 5-го привода по счету, невыеживаясь сделал драйвер на LM317 с током 180мА

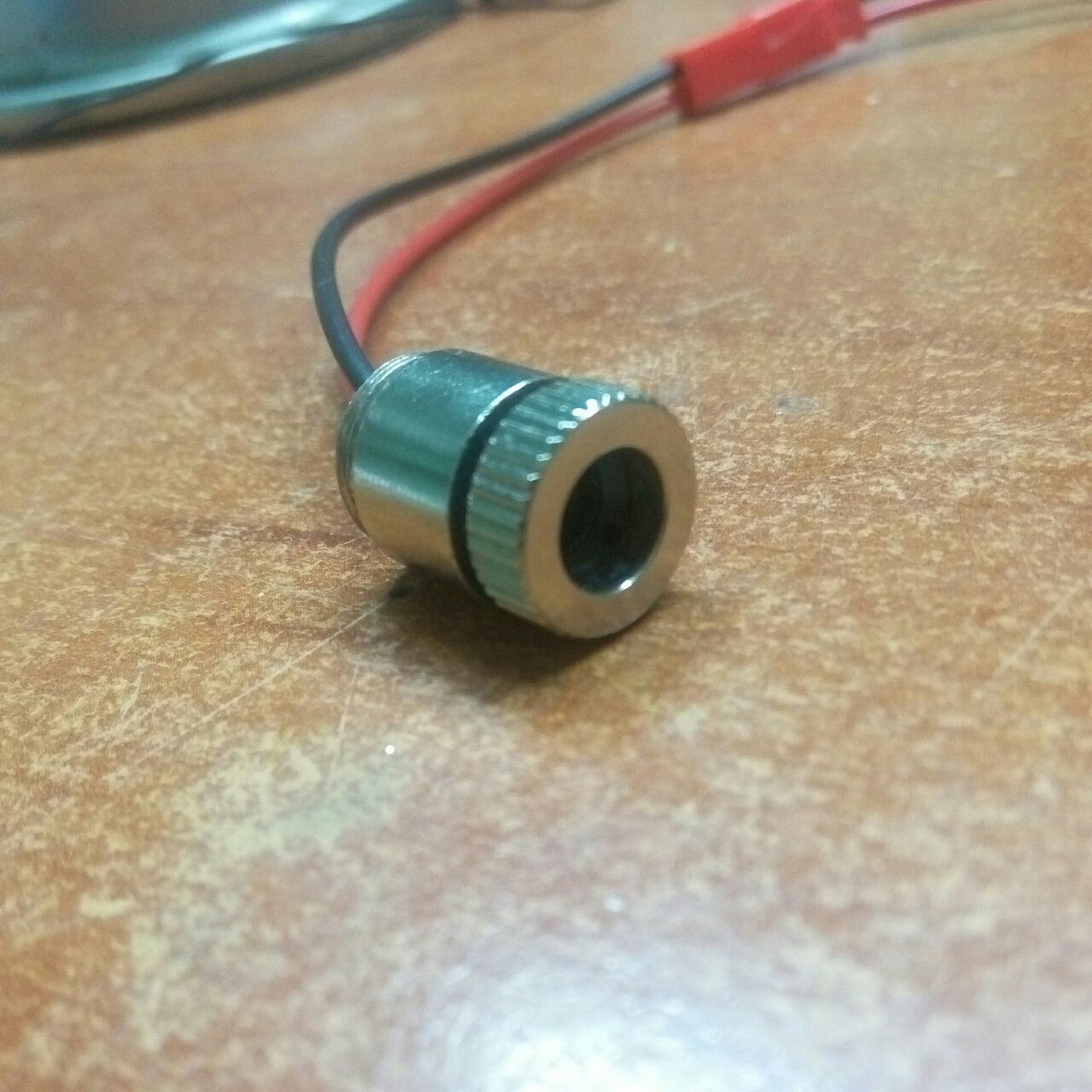

Коллиматор как на фото, жгет! на расстоянии 7 см

ну это тема так себе, без полимерщиков, которые имеют всю оснастку, материалы и умеют восстанавливать паспортные ТТХ полимеров после тепловой обработки( печати) врят ли такое можно применять в Pro компаниях по печати.

Да понятно, что это баловство )

Так для общего образования.
Попробовал завести лазер в каретке через свой драйвер.
Тут он должен работать импульсно, ибо перегреться ему вооще не проблама, а штатный радиатор так себе.
Поигрался все таки с плавающей линзой (2 верхних контакта)
Регулировал высоту ШИМ сигналом но не ограничил ток, поплыла спустя минуту (перегрев катушек).
Судя по всему после зеркала луч ровный, а потом собирается в точку после выходной линзы.
Фокусное расстояние до точки 2 миллиметра на любом выносе линзы, не сильно интересно, думал что регулировка такая пригодилась бы если высота материала на котром работать разная. Потом судя по всему лазер крякнул.
Если и фокусировать то лучше ручками, если прм станок то наверное это отдельным приводом Z делается.
Fin.

"Фокусное расстояние до точки 2 миллиметра на любом выносе линзы" на сколько мне известно, ФР последней линзы которая на катушках 2,4мм, в принципе оно годно для гравировки на фанере даже если сбить чуток ФР в бОльшую сторону так как фокусное пятно под данной линзой рассчитано сжигать точку в 1 пиксель что не имеет смысла для гравировки на фанере.В любом случае, энергия из под данной линзы весьма высока даже после некоторой, продуманной расфокусировки луча.

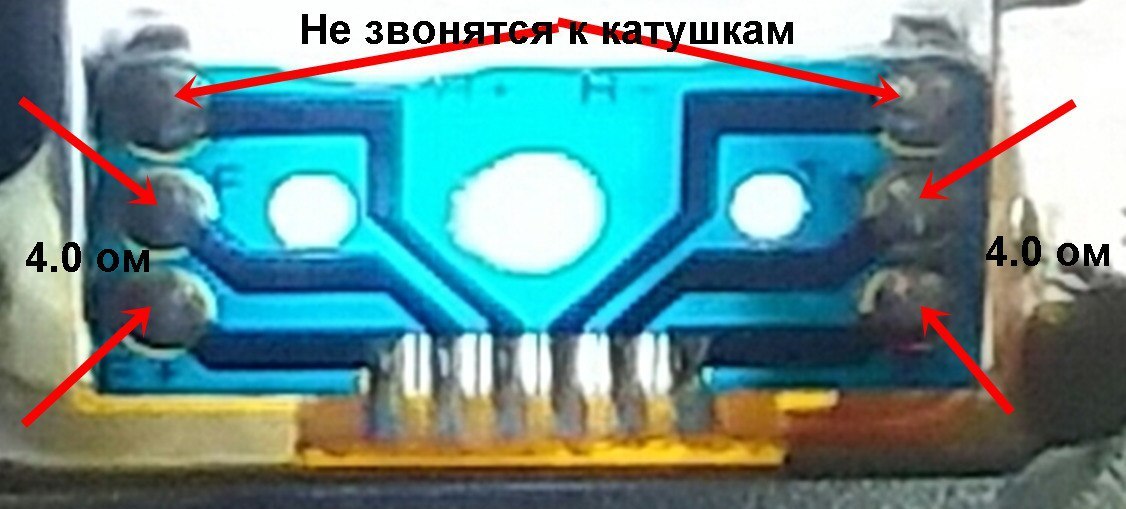

у меня такая картина на катушках линзы

У меня верхние левая и правая гдето так же ОМ)
Похоже там 12в нужно, ибо на 5 вольта 0,8А почти как КЗ. Катушки перегрелись.
Остальные контакты просто смещение лево-право.
Шим сигнал прям шумел, частоту не скажу, но хватило.
Управлять можно, только с мозгами

Если на 5 вольт перегрелось, то на 12 вообще сразу сгорит. Наоборот, меньше надо. Стандартные напряжения в электронике бывают 3.3, 2.5, 1.85

напряжение 3 вольта и ограничение по току должно быть

иначе будет светить ярко, но не долго, я бы поставил регулятор типа XL4015

Я с реле помню, если напряжение меньше, ток больше кушает. Хотя могу ошибаться.
Ток ограничивал, изза этого плохо поднималось.

Сегодня интуитивно настроил, концевики на linuxcnc, получилось быстро. А вот на подключение второго движка на ось Y ушло часа четыре. Сначала ковырялся в настройках, ничего не получилось. Параллелить на материнке step Y и A, dir Y и dir A не хотелось лезть паяльником.    Хотел, чтобы у вторго движка был свой концевик, усановил кинематику gantry_kins, там вообще запутался ( всё таки придется грызть мануал к linuxcnc).  Пока сделал попроще, в stepconfige в настройках порта задал для оси A step от Y и dir от Y c инверсией.

Позвольте поделиться маленькой радостью) с мелким наиграюсь, сделаю что-то побольше. Я вот думаю некоторые используют млщные специализированные контроллеры, помоему единственный их плюс как я увидел это offline работа (с флешки, инета даже) а что еще там такого может быть что некоторые продаются за $50
(делал на arduino uno + cnc shield v3)
Мысль в том что по идее если я сделаю тот самый 50*50см то эта любительская железка должна вывалить.

👍👍👍

Круто, результат! )

^_^
Кстати, для тех кто решит побаловаться, и сделать мощную указку\гравер из DVD.
Я выяснил КАК я умудрился спалить 4 лазерных диода! И наверное пару микросхем.
Во первых вроде недешевый ЛБП на некотором напряжении щелкал релюшкой и пытался стабилизировать ток, скачек был обечпечен. Но интересно другое.
Сегодня лампочку перепаивал, касаюсь паяльником платы, а светики загорелись... вспыхнули и приугасли.
Я думаю тут понятно в чем суть.
Так я выяснил что у меня одна колодка розеток не заземлена, а другая заземлена нормально. Паялка KSGER.
Даже если не лазер, чипы чуствительные попадаются, а я то думал, откуда лапки растут.

Паял не отключая от питания? ))

кнопку на паяльник, отключающая питание) желательно и фазу и ноль
