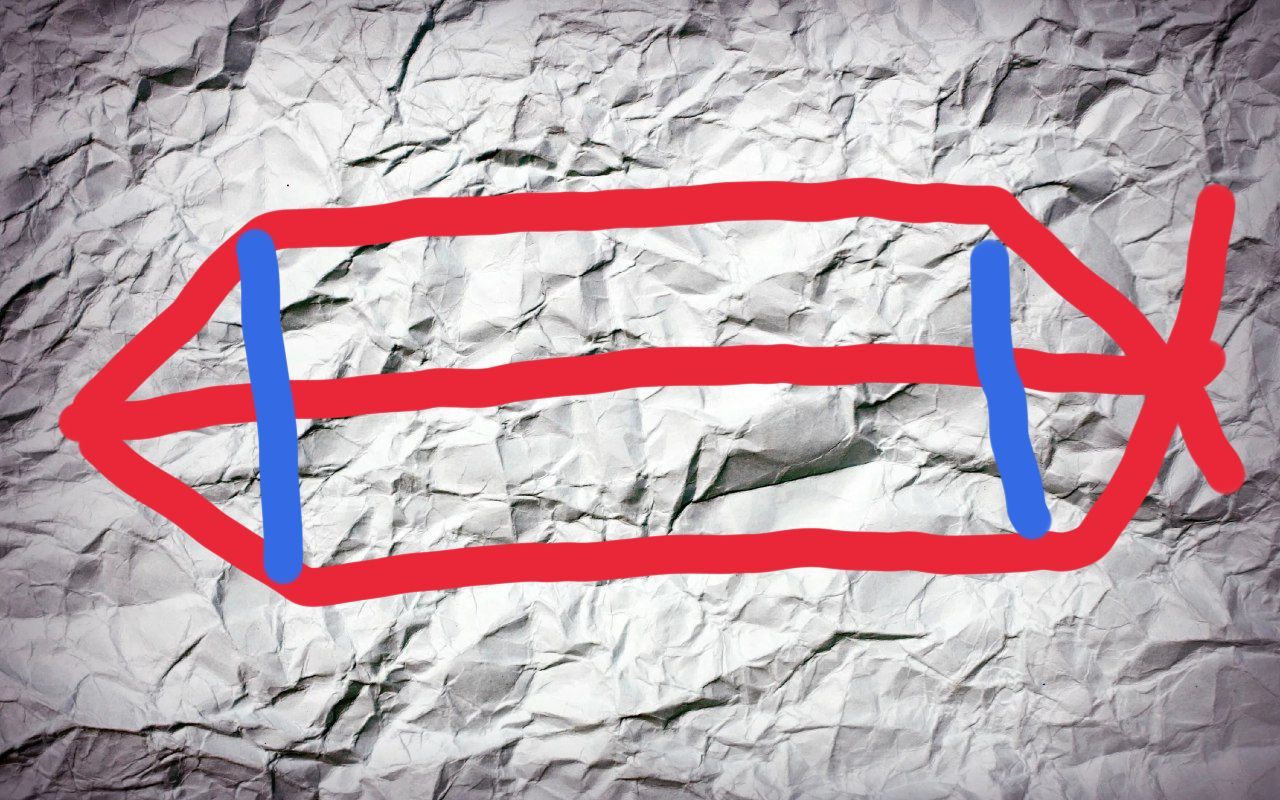

Лазер со линзой которая собирает свет в точку

(первую линзу можно убрат )

Маленькую точку собирал. У меня ранее был собран на коленке драйвер на LM317 и прожигало лотки для пищи.
Правда на расстоянии ~5 см и линза была почти выкручена фокусная.
А тут беда какая-то.
—-
На одном из лазеров заметил несколько парралельный лучей, их походу собрать надо, у остальных просто рассеянное пятно.

если линза установлена правильно (для сбора в точку)

То пятно лазера будет уменьшаться до фокуса и расти потом

Такой эффект есть?

Да если приближать с растояния 15см то сходится в точку и потом растет до небольшого пятнышка от линзы.
Но больше чем на растоянии ~5 см

Ну тогда в чем проблема? ) Вот на таком, где точка, и надо жечь

Чем дальше фокус тем больше он по размеру

Все дефекты линзы накапливают эффект с растоянием

Имеет смысл убрать эту линзу и поискать самую пузатую

Так не жгет же))
Обидно то что раньше жгла, а потом почему перестала... прям расстраивает.

Попробую от головки CD привода. Многие на примерах ее пытали.
А с драйвером. Как думаете на LM2596 должно пойти?
По идее мы что?! Ограничили ток, защитились от бросокв керамическим и электролитрыми конденсаторами. Что еще может быть не так...

Не вижу проблем с линейным регулятором, должно быть норм

конденсаторы на выходе лучше не ставить, только на входе (перед линейным регулятором)

Они там на базе есть...
Я предположил что  если дергая ногу on-off на самой микросхеме через транзистор в качестве TTL управления, то могут быть броски, но не проверил на практике

Почему?? Как раз на выходе он и нужны

Для контроля яркости вкл\выкл сам линейный регулятор?

Или рисовать пунктирную линию выжиганием?

Не понял идеи

Зачем конденсаторы на выходе линейного регулятора перед лазером?

Основная проблема лазера - крайне жесткие ограничения по макс току, которые нельзя превышать даже на микросекунды. напряжение при этом на данном токе на лазере меняется в широких пределах от температуры и нестабильности генерации

Ставя конденсатор мы позволяем лазеру на мгновение увеличить ток, почти неограничено, если нужное лазеру напряжение резко упадет. и это сожгет лазер

Или я что-то не так понимаю?

А есть какой-нибудь лабораторный блок питания? Я бы подключил к гарантированно хорошему источнику и от него проверил

Так, я исхожу из того, что мы питаем не сам лазерный диод, а некую схему перед ним, которая рассчитана на DC и как раз и ограничивает ток. Если это не так, тогда конечно согласен, перед самим диодом ставить конденсатор нет смысла. Но его же и нельзя DC питать, ему нужен постоянный ток же?

Верно. И даже линейный регулятор напряжения может работать в режиме постоянного тока используя такую схему

https://www.circuitsdiy.com/lm317-constant-current-source/

Lm2596 не линейный регулятор, это импульсный

Его нельзя применять для питания лазера напрямую

@The_UserDead в общем, много вопросов про то, что и как сейчас подключено )
