Ну, я же сказал пока пробую что да как, а потом хочу вот это собрать...
https://youtu.be/asEJEZcUYYI
https://youtu.be/asEJEZcUYYI
За 120$ на али полно CNC на нормальной комплектухе
Size: a a a
2019 October 18
t
станок за 7500 рублей?
R
Доброго времени всем!
Заинтересовался темой лазерного гравера\чпу.
Для пробы собрал маленький станочек, но вот беда с лазером от dvd. Уже штуки 4 спалил похоже. Красным светит но не жгет.
Делал кто какой-то драйвер?
На LM317 у меня был, не понравился, пытался ограничить ток\напряжение 5в 200мА на LM2596s несудьба. Я наверное чтото упускаю.
Заинтересовался темой лазерного гравера\чпу.
Для пробы собрал маленький станочек, но вот беда с лазером от dvd. Уже штуки 4 спалил похоже. Красным светит но не жгет.
Делал кто какой-то драйвер?
На LM317 у меня был, не понравился, пытался ограничить ток\напряжение 5в 200мА на LM2596s несудьба. Я наверное чтото упускаю.

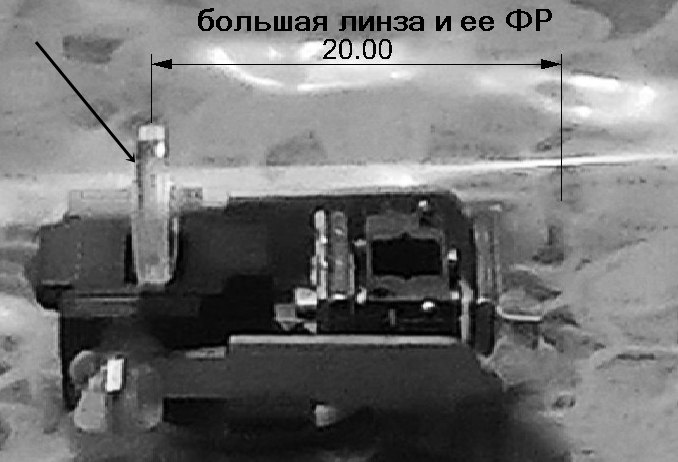

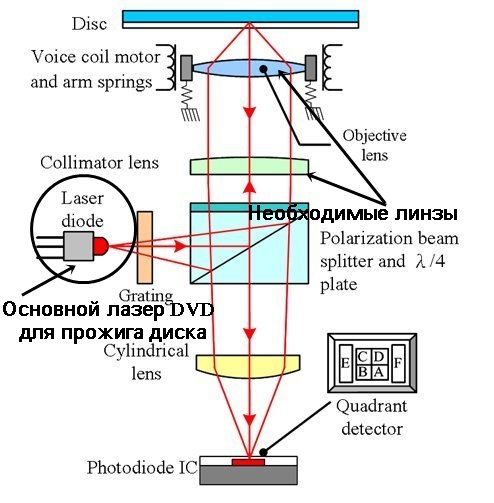

попробуй линзу от DVD, та которая светит на диск, до нее тоже есть линза около 7мм в диаметре в голове DVD , луч каллимируется данной большой линзой в малую. ФР у малой линзы около 5мм
R
DP
И сам лазер лучше от двд
Там 0.3-0.8вт
А в той указке что макс показывал около 0.05вт
Там 0.3-0.8вт
А в той указке что макс показывал около 0.05вт
R
И сам лазер лучше от двд
Там 0.3-0.8вт
А в той указке что макс показывал около 0.05вт
Там 0.3-0.8вт
А в той указке что макс показывал около 0.05вт
👍👍👍
R
R
R
R

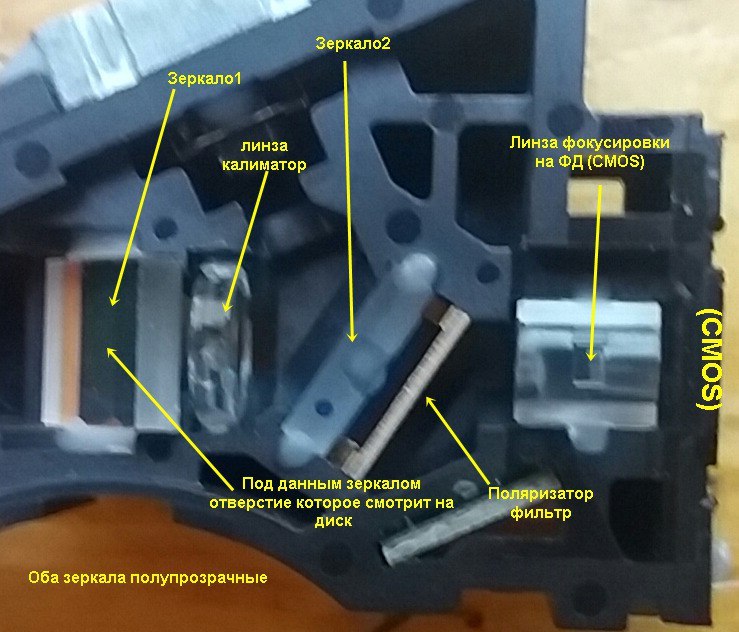

кишки DVD головы
R

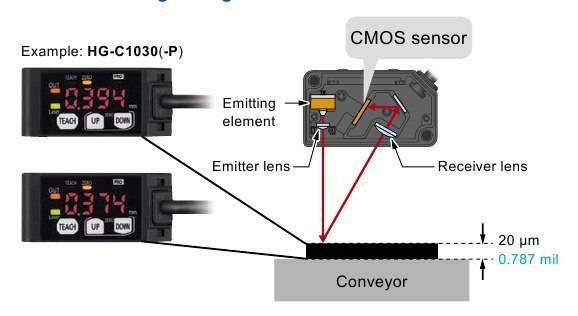

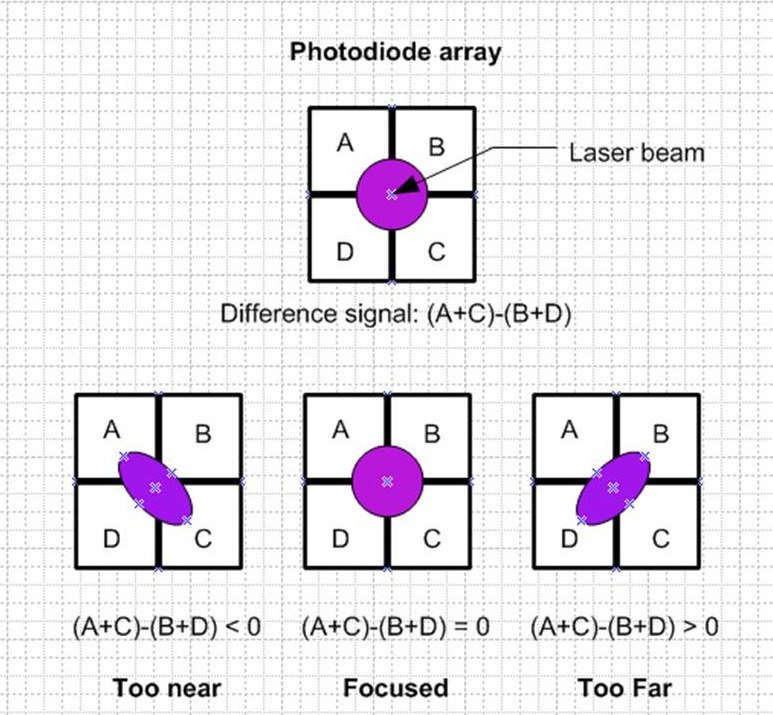

Для нанесения рисунка на рельеф - можно автофокус сделать на серве и триангуляционном лазерном датчике расстояния
😂👍 не все так просто:))
R
R
R
датчик от панасоник, стоимость от 300$, точность от 10 микрон, есть и на 100-200 микрон
[
Так я лазер и взял от DVD просто в этот коллиматор перепаковал, он легко извлекается.
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
R
Так я лазер и взял от DVD просто в этот коллиматор перепаковал, он легко извлекается.
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
должно получится
DP
Так я лазер и взял от DVD просто в этот коллиматор перепаковал, он легко извлекается.
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
Пофоткай все что делал, я хотел то же самое делать
И все что не получилось тоже (чтобы было понятно чего делать не стоит)
И все что не получилось тоже (чтобы было понятно чего делать не стоит)
R
Так я лазер и взял от DVD просто в этот коллиматор перепаковал, он легко извлекается.
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
А вот промежуточная линза да. Надо собрать на чем-то.
Лежит 5 приводов раскуроченных там оптика и стекляшки прикольные, не выкидывал, думаю в самый раз
я бы использовал бы сами головы, зафиксировал бы линзу которая на катушках и вперед, голова очень точный прибор и переделывать и/или сделать лучше ее надо еще постараться ...
[
Хорошо.
Блин только что писал об этом. Попробовать задействовать плавающую головку. Она и на расстоянии небольшом будет от поверхности так что это + к лазерной безопасности
Блин только что писал об этом. Попробовать задействовать плавающую головку. Она и на расстоянии небольшом будет от поверхности так что это + к лазерной безопасности
DP
Robert Sa
я бы использовал бы сами головы, зафиксировал бы линзу которая на катушках и вперед, голова очень точный прибор и переделывать и/или сделать лучше ее надо еще постараться ...
Хорошая идея
