А если не заработало, то задрочим схему, переставляя детальки, в надежде что "звезды сойдутся" и заработает.
не будьте столь категоричны
Size: a a a
2020 June 23
EP

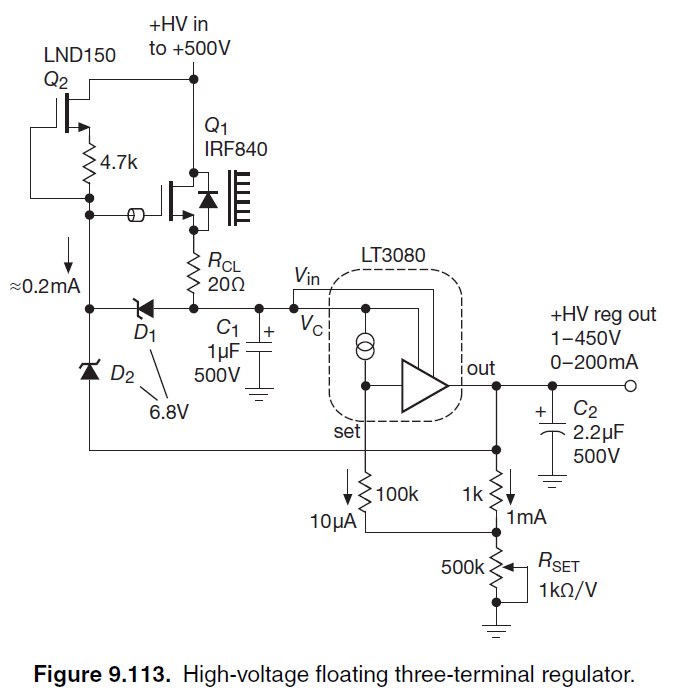

Схема по-сути очень похожа на схему из application notes от analog devices (рис 11):
EP
EP
похожая схема так-же есть у хоровиц&хилл
EP
EP
Мне необходимо получить 380В при пульсациях не более 200мВ (желательно 100) для питания пьезокерамики. Импульсный источник будет слишком шумный, потому хочу использовать LDO. Технически можно пойти напролом и собрать свой управляющий контур на паре операционников которые контролируют высоковольтный транзистор. Но я подумал может быть можно использовать более стандартные схемы
EP
разобрался. в изначальной схеме что я приводил нужно было взять стабилитрон на большее напряжение. 2.5В слишком мало для открытия транзистора
A
Evgeniy Panchenko
разобрался. в изначальной схеме что я приводил нужно было взять стабилитрон на большее напряжение. 2.5В слишком мало для открытия транзистора
так на схеме нет транзистора
EP
Alex
так на схеме нет транзистора
Не хватало Vgs для того полевица что там стоял
h
Evgeniy Panchenko
не будьте столь категоричны
Не я такой, жизнь такая :)
Хорошо хоть в модели не работает, в железе бы сразу сгорело.
Хорошо хоть в модели не работает, в железе бы сразу сгорело.
h
Плохо что в модели пробуете, если бы в железе при первом включении сгорело, пришлось бы все на 5 раз продумать и просчитать, и только тогда включать ;)
EP
Модели как раз и предназначены для того чтобы не устраивать фейерверки из дорогостоящих деталей почем зря
h
Evgeniy Panchenko
Модели как раз и предназначены для того чтобы не устраивать фейерверки из дорогостоящих деталей почем зря
Я понимаю, поэтому два мнения и написал :)
a
Evgeniy Panchenko
разобрался. в изначальной схеме что я приводил нужно было взять стабилитрон на большее напряжение. 2.5В слишком мало для открытия транзистора
почему тогда при закороченном транзисторе не регулировалась?
KA
Evgeniy Panchenko
Модели как раз и предназначены для того чтобы не устраивать фейерверки из дорогостоящих деталей почем зря
Расскажи это Джиму Вильямсу, который разработал LT3080
A
aum
почему тогда при закороченном транзисторе не регулировалась?
там регулировка за счет транзистора
ЯМ
Буду показывать эту картинку когда жена говорит , что у меня на столе беспорядок
A
Которые из Linear Technologies и кучу книжуль и аппноутов выпустил?
