2021 February 14
AL
Andrey Grant
вобщем колесо нужно на 220 мм и на нем зубья - и разрезать это на 4ю часть
А как как именно резать пробовали?
AG

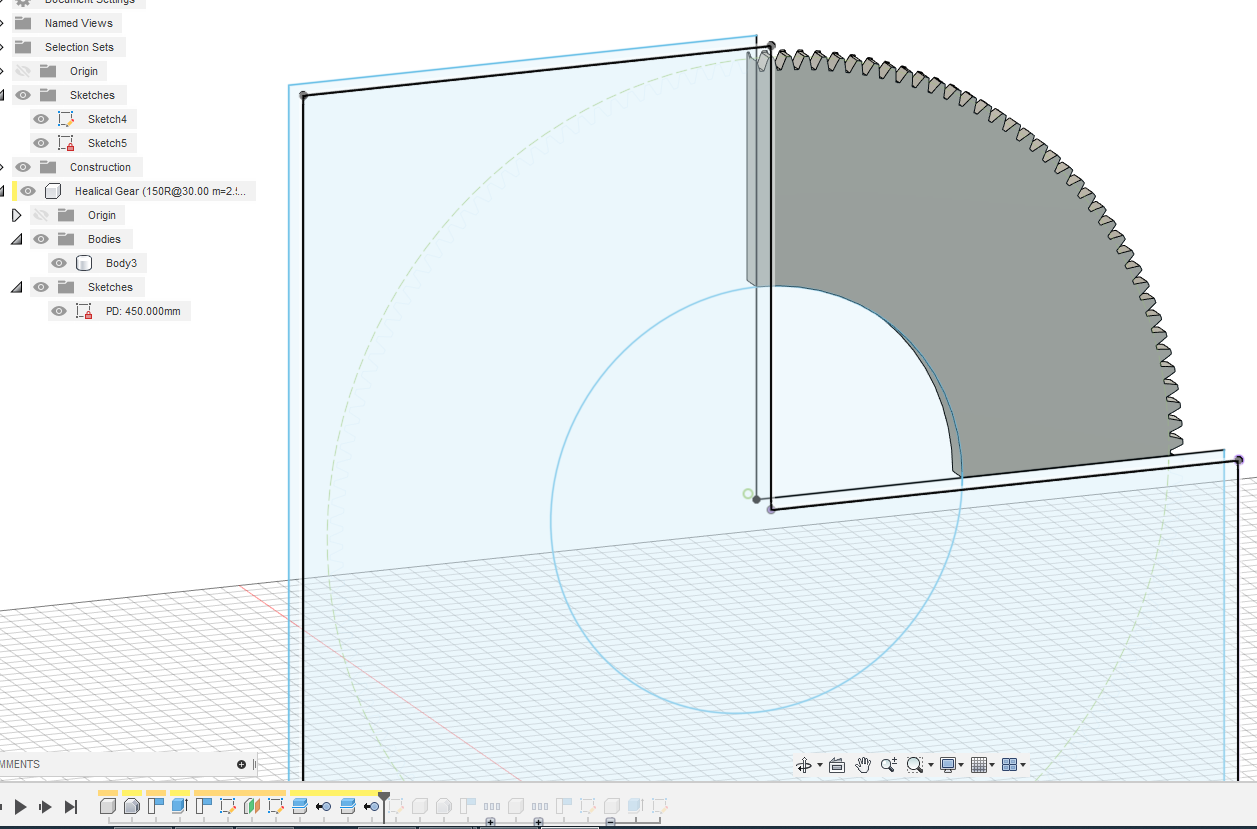

Да пробовал все что можно было - но когда вы сделали я тогда начал проверять и будь она неладна - у меня скетчи включены были а глазок на папке скетчей выключена - и я никак не мог скетчами срезать
AG
теперь получилось
AG
AG

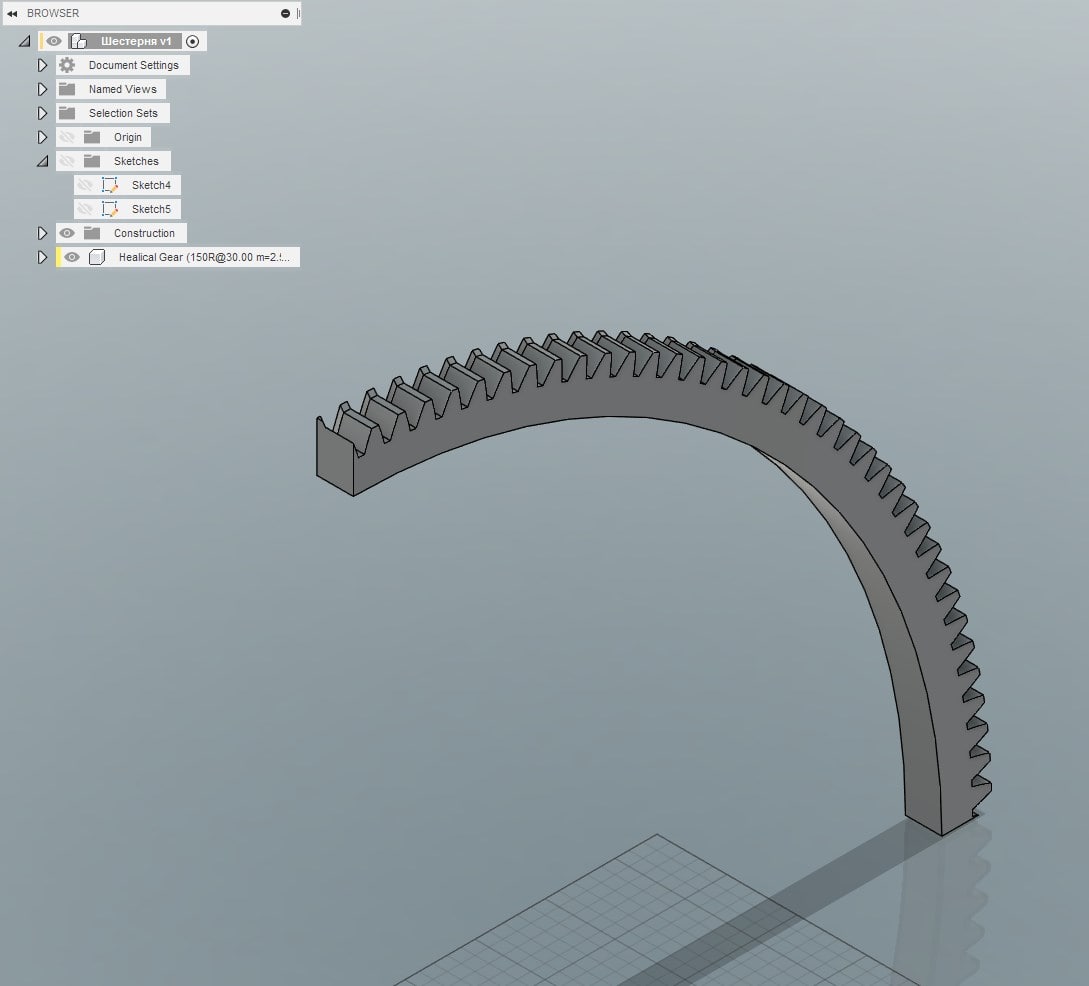

но есть один момент это я сделал генератором Helical Clear
AG
А там зубья совсем другие - в общем пришлось включать танцы с бубном
AG
но есть момент как правильно сделать нужный диаметр - приходится пробовать сначало 100 зубьев и никак в нужный размер не могу попасть - вобщем уже замучался
AG
Есть ли нормальный способ это сделать?
AG
Другие генераторы не допилены - и не позволяют например шестерню сделать на 200 мм - ограничены - можно сделать до 38мм и все
AG
Что делать подскажите пожалуйста
AL
Andrey Grant
Что делать подскажите пожалуйста
Я во фьюже шестерёнки не делал. Можно посмотреть обзоры на плагины с шестерёнками у Евгена https://youtube.com/c/EvgenRosta
Если и так не получится, то можно ещё во фрикаде саму шестерню сделать. Параметры вообще известны? Модуль, количество зубьев?
Если и так не получится, то можно ещё во фрикаде саму шестерню сделать. Параметры вообще известны? Модуль, количество зубьев?
AG
нет только картинка - вот по картинке и нужно воссоздать
AL
Andrey Grant
Да пробовал все что можно было - но когда вы сделали я тогда начал проверять и будь она неладна - у меня скетчи включены были а глазок на папке скетчей выключена - и я никак не мог скетчами срезать
Ещё у вас автопроецирование на скетч включено, оно не мешает?
Это когда скетч на фейсе делаешь и сразу весь этот фейс проецируется в профиль на скетче, причём он очень бледный и иногда сбивает с толку (вроде ничего нет, а на самом деле есть).
Это когда скетч на фейсе делаешь и сразу весь этот фейс проецируется в профиль на скетче, причём он очень бледный и иногда сбивает с толку (вроде ничего нет, а на самом деле есть).
AL
Andrey Grant
нет только картинка - вот по картинке и нужно воссоздать
Одна, которая под углом?
AG
да она самая
AL
Andrey Grant
Другие генераторы не допилены - и не позволяют например шестерню сделать на 200 мм - ограничены - можно сделать до 38мм и все
Во фьюже Spur Gear без проблем делает шестерню с модулем 2мм и 200 зубов...
AG

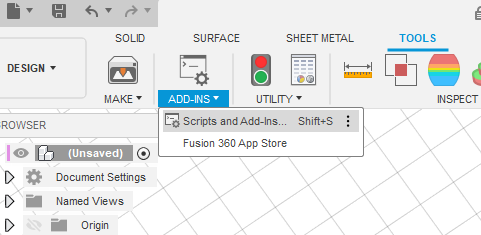

это где его взять - Spur Gear
AL
