Друзья подскажите как можно сделать такую деталь во Фюжике - генераторы шестерен не помогли создать такую дугу четветь шестерни
Size: a a a
2021 February 13
AG
ЊM
две окружности, круговой массив с профилем зуба, затем сплит боди плоскостями
AG
две окружности, круговой массив с профилем зуба, затем сплит боди плоскостями
А как создать нужный профиль зуба
A
Andrey Grant
Сделать шестерни необходимых диаметров.
Большую шестерню отрезать до нужного профиля - 1/4, 1/2 и т.д.
Большую шестерню отрезать до нужного профиля - 1/4, 1/2 и т.д.
AG
да генераторы все которые я попробовал не могут такое делать и с этой шестерней ничего нельзя сделать - она не режется
AF
на рейке нет эвольвенты, не парься, усеченный треугольник
A
Andrey Grant
да генераторы все которые я попробовал не могут такое делать и с этой шестерней ничего нельзя сделать - она не режется
Тоесть с заданным диаметром и модулем зубьев - генераторы на генерируют зубчатое колесо?
AG
Да зубчатое колесо есть но не режется оно нивкакую
2021 February 14
AL
Andrey Grant
Да зубчатое колесо есть но не режется оно нивкакую
f3d есть с этим колесом?
AG
могу скинуть
AL
на рейке нет эвольвенты, не парься, усеченный треугольник
Про какую рейку речь?
AG
про зубчатую рейку
AL
Andrey Grant
про зубчатую рейку
Рейка – прямая, а там сектор шестерни, на мой кривой взгляд...
AG
Рейка не прямая а четверть круга и на ней рейка с зубьями тоже четверть круга
AG
вобщем колесо нужно на 220 мм и на нем зубья - и разрезать это на 4ю часть
AG

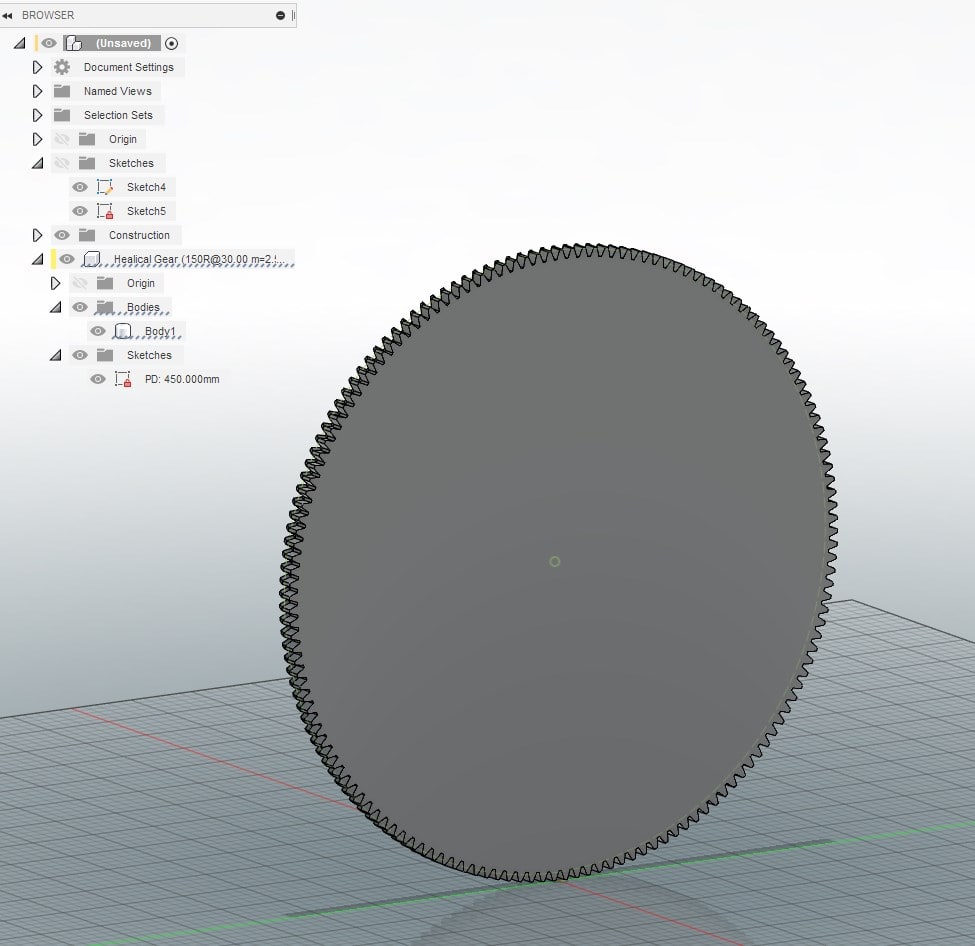

Вот с помощью генератора сделал - но с ним ничего нельзя сделать
AG
AL
Andrey Grant
вобщем колесо нужно на 220 мм и на нем зубья - и разрезать это на 4ю часть
Это никак не рейка. Файл будет? Интересно почему ничего нельзя сделать.
AG
