делаю сприаль в 5.57 витка с 200 точек/виток, старенький макпро кекает уже 25 минут
Size: a a a
2020 August 23
AV

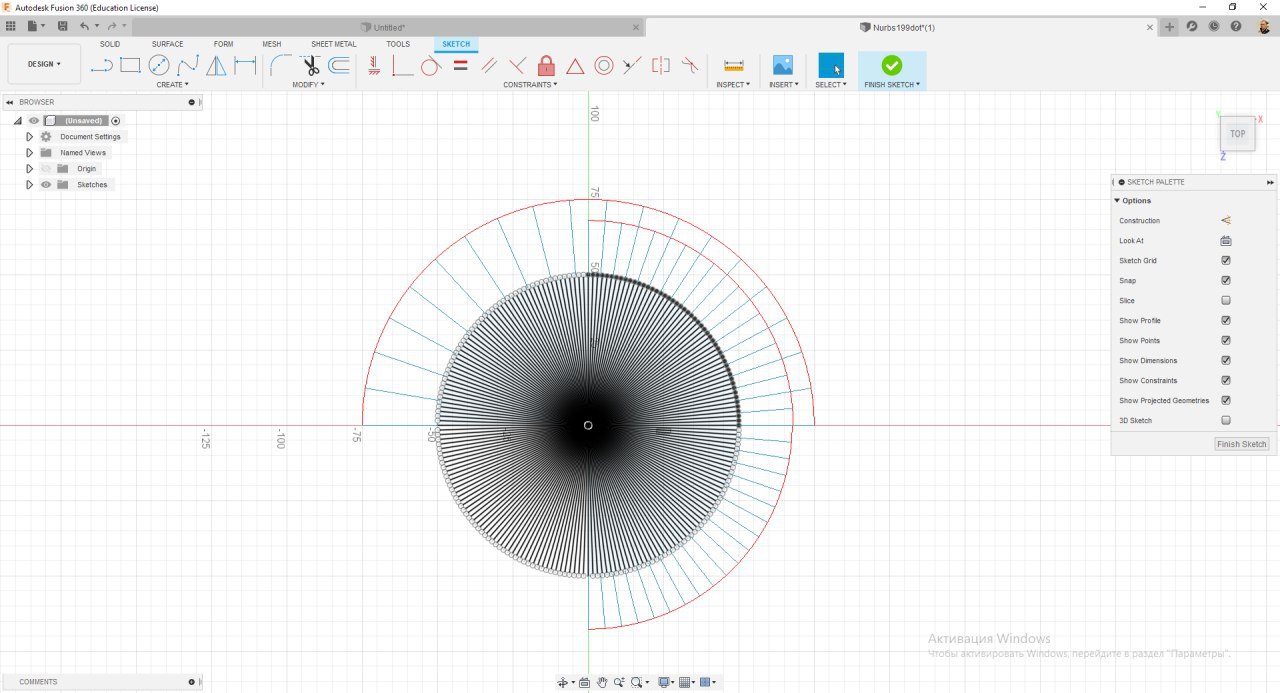

фьюж не перестает меня удивлять. вывел кривизны. ну то что у сплайна в первой четверти и окружности в 4й они немного отличаются по высоте - меня не смутило. а вот то что у одинаковых окружностей в 4й четверти и 1+2 они разные - это смущает
0
делаете одну пирамидку, выдавливаете ее, а затем операцией «круговой массив» размножаете по кругу
премного благодарен
AL
Anton Vasiliev
я наверное не совсем ясно выразился. но так как шла речь об аппроксимации чего либо аналитического сплайном, решил что можно не расписывать
Сделал, 100 (99) точек – одним методом есть небольшое отличие (как и у спирали) а другим – отличий на комбе не вижу (тоже как у спирали). Могу сделать поверхности и скинуть сюда.
Параметры получились:
Degree: 11
NbPoles: 12
Continuity: CN
Параметры получились:
Degree: 11
NbPoles: 12
Continuity: CN
AV
давайте
AL
AV
Только сразу говорю, что фьюж поверхность окружности не видит, может ему 11 порядок не нравится или ещё что-то, ХЗ...
можно уточнить что понимается под 11 порядком?
AV
"цилиндр" у вас создан на базе сплайна?
AL
Anton Vasiliev
можно уточнить что понимается под 11 порядком?
Порядок сплайна который получился в результате аппроксимации и из которого я сделал экструд. Может быть что-то ещё? Я не копенгаген в этом...
AL
Anton Vasiliev
"цилиндр" у вас создан на базе сплайна?
Да, а сплайн сделан из 99 точек, которые сделаны из нормальной окружности.
AV
фьюж ее не видит. а солид сказал идите нафиг это окружность :)
AL
Anton Vasiliev
фьюж ее не видит. а солид сказал идите нафиг это окружность :)
Сделал твёрдое тело и фьюж тоже не видит. Но спираль видит 🤔
Но там не CN...
Но там не CN...
AV

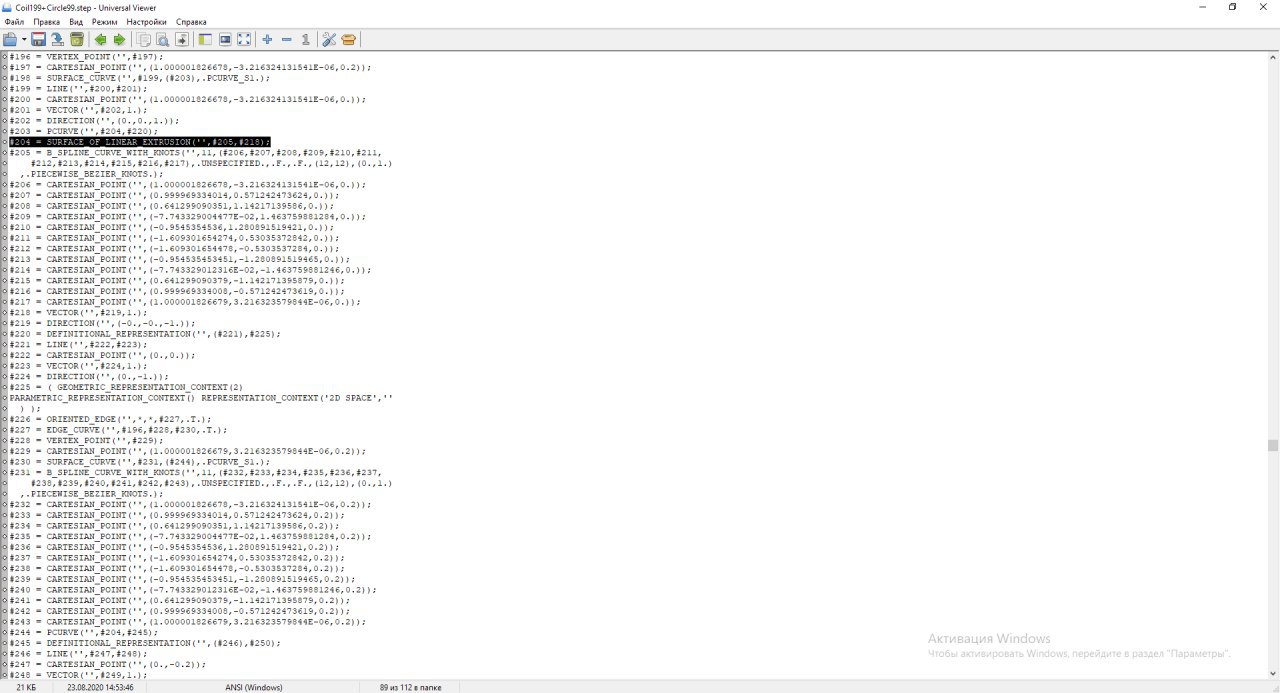

на экспорте сплайн, но не из 99 точек
AV
AV
а по сути из 11. солид и спейсклейм при импорте конвертят ее в окружность
AV
Сделал твёрдое тело и фьюж тоже не видит. Но спираль видит 🤔
Но там не CN...
Но там не CN...
А попробуйте в самом фрикаде нарисовать в одном месте "сплайновую" окружность, и обычную с тем же размером, а затем использовать трим. что будет?
AV
ну и кроме того. когда мы говорим про спираль во фьюже, надо найти опции, которые близки к нему. А то задаем контроль по пятой производной ;) и удивляемся
AL
Anton Vasiliev
а по сути из 11. солид и спейсклейм при импорте конвертят ее в окружность
Не, 11 (12) это не точки из которых аппроксимировалось, а уже результат, т.е. это контрольные точки сплайна, если я правильно понимаю. Самих исходных точек там уже нет.
А вот при интерполяции они остаются, параметры в таком случае получаются:
Degree: 3
NbPoles: 102
Continuity: C2
А вот при интерполяции они остаются, параметры в таком случае получаются:
Degree: 3
NbPoles: 102
Continuity: C2
AL
Не, 11 (12) это не точки из которых аппроксимировалось, а уже результат, т.е. это контрольные точки сплайна, если я правильно понимаю. Самих исходных точек там уже нет.
А вот при интерполяции они остаются, параметры в таком случае получаются:
Degree: 3
NbPoles: 102
Continuity: C2
А вот при интерполяции они остаются, параметры в таком случае получаются:
Degree: 3
NbPoles: 102
Continuity: C2
И кривизна на комбе чуть-чуть неидеальная в одном месте, по сравнению с кругом.
AV
а. т.е. он на базе 200 точек делает сплайн который максимально близко описывает все.
