KP
Пока нет, но по моему это баг, который требует скорейшего исправления (и режим Frenet бы добавить не помешало).
ну я про него и писал там
Size: a a a
2020 June 11
AL
ну я про него и писал там
Там про ломаный сплайн было? Я только про кривизну поверхности находил. Может не дочитал...
AL

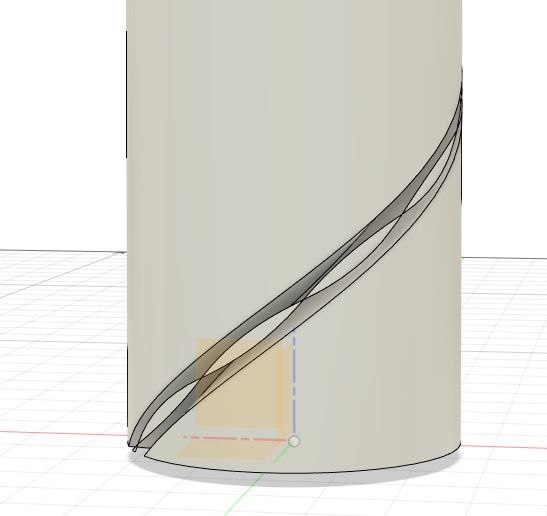

Вот такая гадость получается из-за этого бага, а я сначала думал, что это из-за костыля с рельсом, вместо простого Frenet. Понятно, что в большинстве случаев можно просто вырезать с запасом, если потеря точности формы некритична. И параметризация так идёт лесом, вроде...
PG
Вот такая гадость получается из-за этого бага, а я сначала думал, что это из-за костыля с рельсом, вместо простого Frenet. Понятно, что в большинстве случаев можно просто вырезать с запасом, если потеря точности формы некритична. И параметризация так идёт лесом, вроде...
а что получить нужно? нечто, образованное по спиральному пути?
AL
Ну да, резьбы, шнеки и подобное, с нестандартным профилем. И тут бы Frenet очень пригодился. Но оказалось, что там более серьёзные недостатки имеются...
Лично мне пока не нужно, просто интересно.
Лично мне пока не нужно, просто интересно.
Р

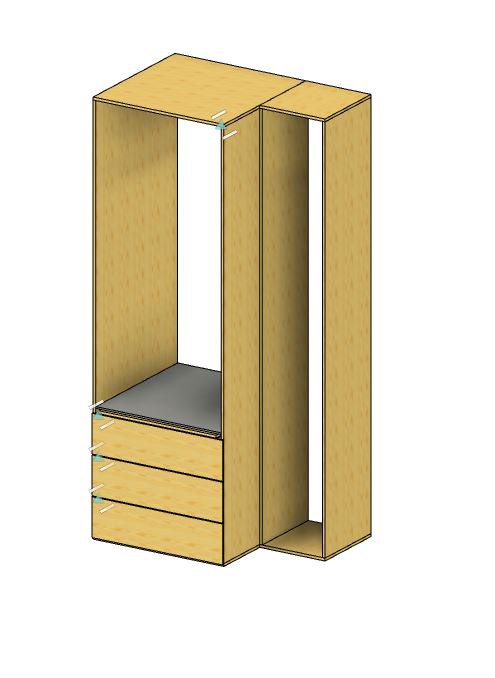

Всем привет. Просмотрел уроки по моделированию мебели и не нашел как сделать карту раскроя. Есть какой-то вариант или подскажите в чём можно её сделать экспортируя из fusion`а
PG

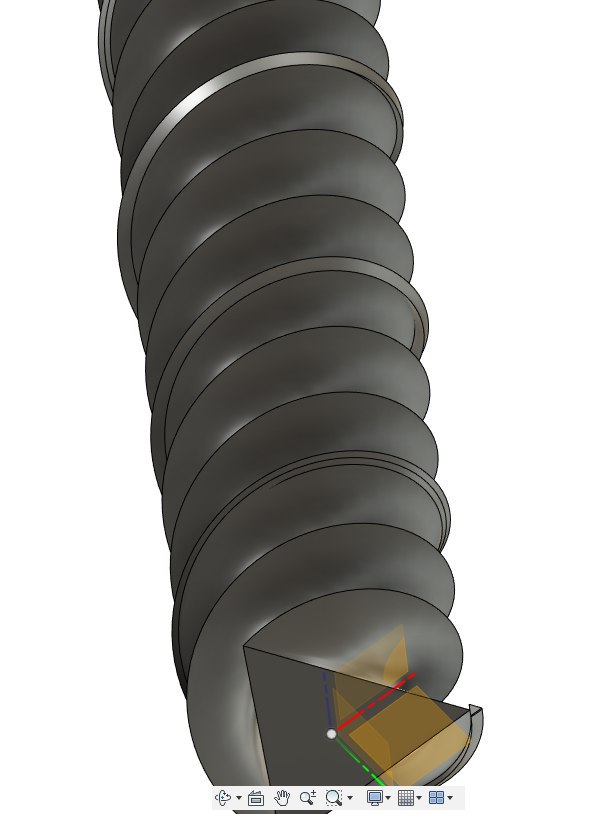

не знаю какая на выходе получается траектория, но на спираль похожа и единая
Р
Дядя Паша - тебе огромный респект за уроки, параметрическая мебель это щиикарно.
KP
Ну да, резьбы, шнеки и подобное, с нестандартным профилем. И тут бы Frenet очень пригодился. Но оказалось, что там более серьёзные недостатки имеются...
Лично мне пока не нужно, просто интересно.
Лично мне пока не нужно, просто интересно.

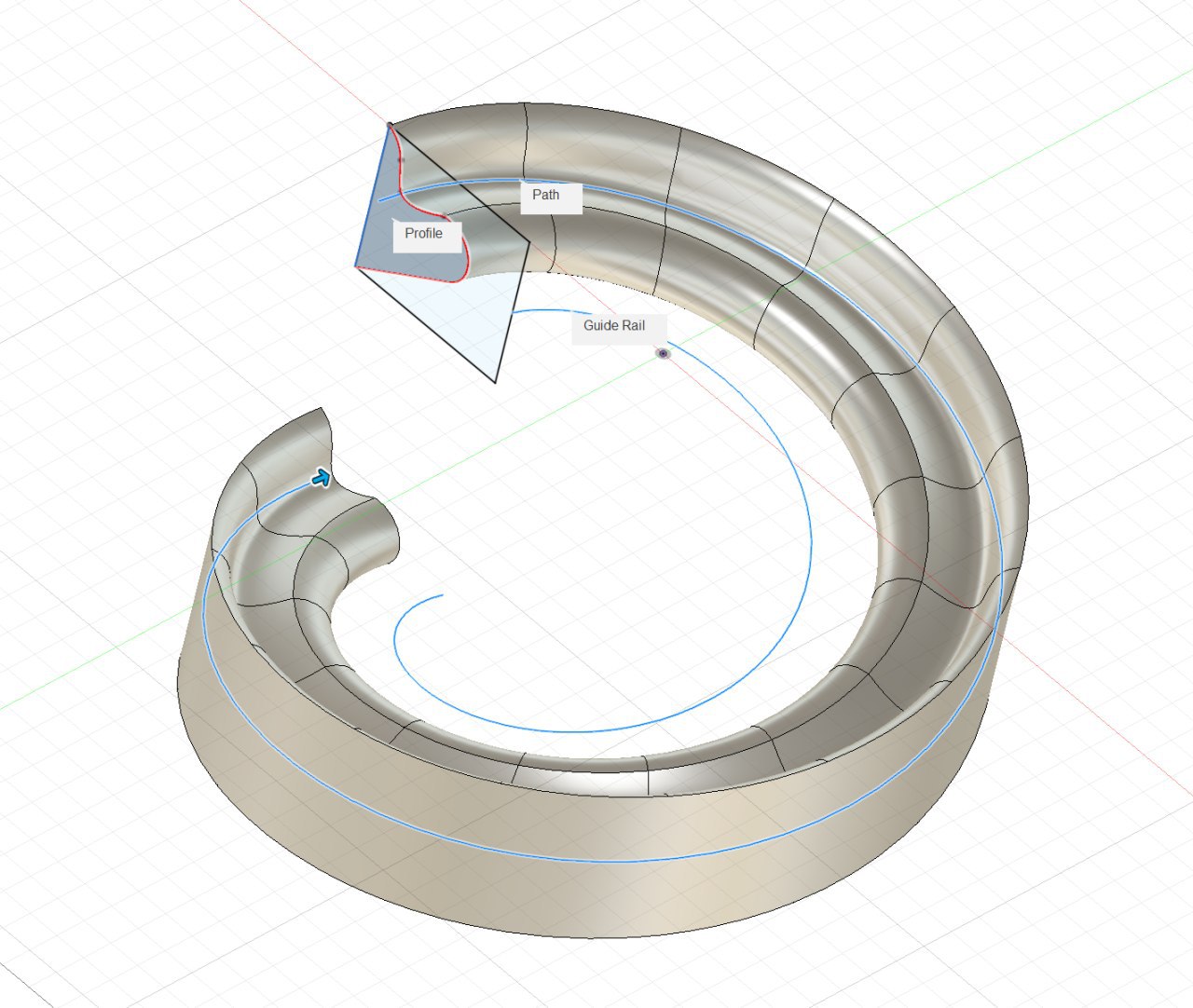

с рельсой в принципе любые строятся
p
Господа, прошу прощения за оффтоп, а есть канал по поводу работ/халтур во фьюже/солиде? Нужно моделирование под печать
AL
С рельсой менее удобно, потому что нужно ещё и правильно рельсу нарисовать. Для Frenet нужен только путь и профиль.
AL
Path как сделан? Если он не ломаный, то и поверхность будет не разбитая. Пробовали именно так делать резьбу? Спрашиваю потому, что для резьбы/шнека во фьюжине без рельсы совсем не то получается (почему-то нет режима Frenet).
PG
Path как сделан? Если он не ломаный, то и поверхность будет не разбитая. Пробовали именно так делать резьбу? Спрашиваю потому, что для резьбы/шнека во фьюжине без рельсы совсем не то получается (почему-то нет режима Frenet).
Скрин выше скинул. В сечении для пути треугольник
PM
Господа, прошу прощения за оффтоп, а есть канал по поводу работ/халтур во фьюже/солиде? Нужно моделирование под печать
А этот чем плох? )) только по фьюжу
PG
Path как сделан? Если он не ломаный, то и поверхность будет не разбитая. Пробовали именно так делать резьбу? Спрашиваю потому, что для резьбы/шнека во фьюжине без рельсы совсем не то получается (почему-то нет режима Frenet).

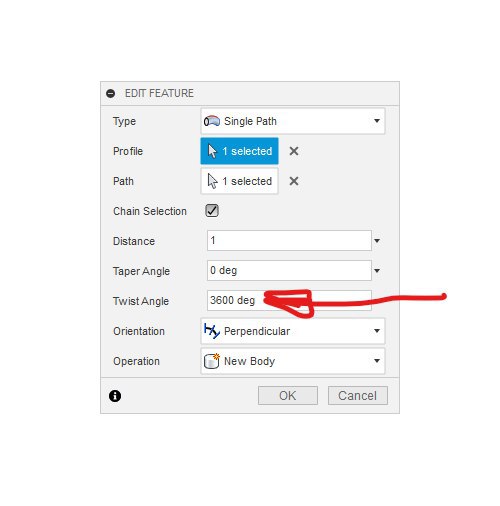

А путь сделан поворотом бобышки вытянутой на 3600 градусов. То есть 10 витков😁 как вам такой костыль?😁
PM
Роман
Дядя Паша - тебе огромный респект за уроки, параметрическая мебель это щиикарно.
👍 покажите что делаете
ДЛ
чем вам не нравится разбиение сурфейса на куски? или вы думаете что если он не разбит, то он проще и ровнее в геометрическом смысле?
Р
Р
👍 покажите что делаете
пока начал изучать. есть ли возможность карту раскроя сделать в самом фьюжене?
AL
Скрин выше скинул. В сечении для пути треугольник
Я вижу скрин и не вижу там рельсы. У меня без рельсы получается не резьба, а хрень (перекручена). Попробуйте сами и увидите в чём проблема у резьбы/шнека, сделанного именно таким способом.
