вот тут влияет - на некоторых операциях чамфер не будет работаь, на других энгрейв откажется
Size: a a a
2020 June 11
ЮП
KP
Юра Павлов
Как то она чисто внешне не похожа...
если поставите чамфер милл - гравировать не будет, скажет неправильный инструмент. Начните со спот дрилл
ЮП
если поставите чамфер милл - гравировать не будет, скажет неправильный инструмент. Начните со спот дрилл
Спасибо, буду пробовать!
KP
Юра Павлов
Спасибо, буду пробовать!
тип фрезы можно сменить всегда. или создать дубликат
ЮП
тип фрезы можно сменить всегда. или создать дубликат
Спасибо, буду иметь ввиду. Но мне её прописать под одну задачу и все. Так что если что, методом проб и ошибок.
ЮП
chamfer вероятно

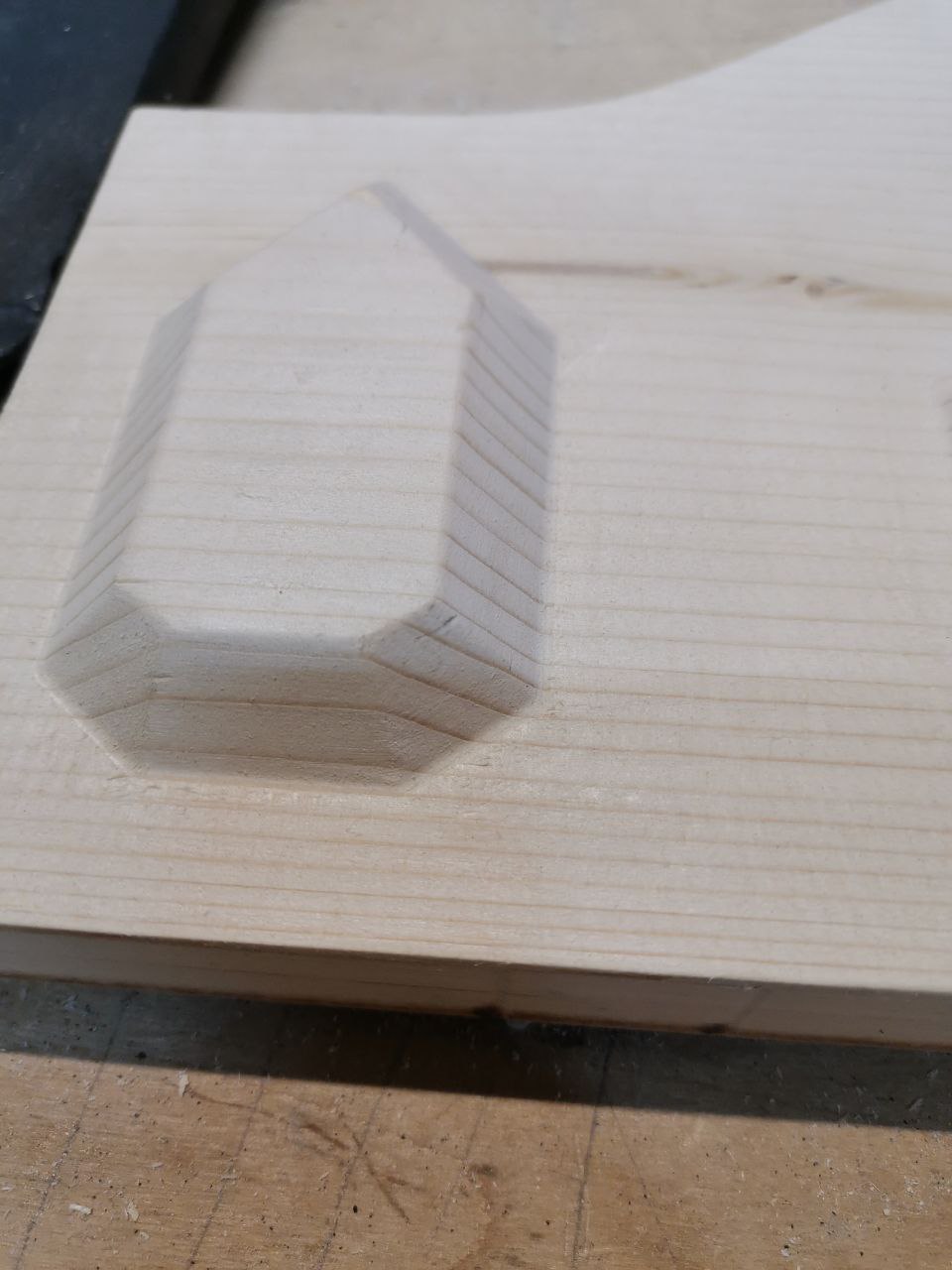

Ты был прав. Chamfer идеально прописался под задачу!
AL
Используйте 3д сплайн, по нему лучше получается чем по траектории коила. По ссылке там обсуждение этого. Но по факту это разбиение там гладкое
Почитал, но остался вопрос – как получить сплайн в виде требуемой спирали?
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
A
Почитал, но остался вопрос – как получить сплайн в виде требуемой спирали?
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
Берём генератор спиралей. Задаём параметры спирали.
Выводим точки в пространстве этой спирали в табличный вариант.
Грузим во Фьюжен.
Делаем сплайн по точкам в пространстве.
Sci-fi режим Off.
Выводим точки в пространстве этой спирали в табличный вариант.
Грузим во Фьюжен.
Делаем сплайн по точкам в пространстве.
Sci-fi режим Off.
KP
Почитал, но остался вопрос – как получить сплайн в виде требуемой спирали?
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
A
Почитал, но остался вопрос – как получить сплайн в виде требуемой спирали?
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
Ну и кое-что выяснилось – почему такой свип кривой даже по рельсам и даже будь в свипе Frenet - это бы ему не помогло.
Использовать траекторию от спирали с треугольным профилем. Не вдавался в подробности вопроса.
AL
Использовать траекторию от спирали с треугольным профилем. Не вдавался в подробности вопроса.
Не получается - фигня выходит, хоть от треугольного, хоть от круглого...
Причём если делать свип в поверхностном режиме, то визуально всё ровно и поверхность не разбивается на множество кусков. Можно запатчить и сшить, получить твёрдое тело и вроде бы хорошо, но по факту получается такая же фигня, но без разбиения поверхности. Сейчас скрины покажу.
Причём если делать свип в поверхностном режиме, то визуально всё ровно и поверхность не разбивается на множество кусков. Можно запатчить и сшить, получить твёрдое тело и вроде бы хорошо, но по факту получается такая же фигня, но без разбиения поверхности. Сейчас скрины покажу.
AL
Непонятно, как этой штукой пользоваться...
Пробовал просто в step'е спираль загрузить - не получается (просто пусто, он только поверхности так открывает?)
Пробовал просто в step'е спираль загрузить - не получается (просто пусто, он только поверхности так открывает?)
KP
Непонятно, как этой штукой пользоваться...
Пробовал просто в step'е спираль загрузить - не получается (просто пусто, он только поверхности так открывает?)
Пробовал просто в step'е спираль загрузить - не получается (просто пусто, он только поверхности так открывает?)

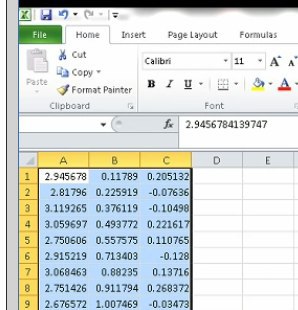

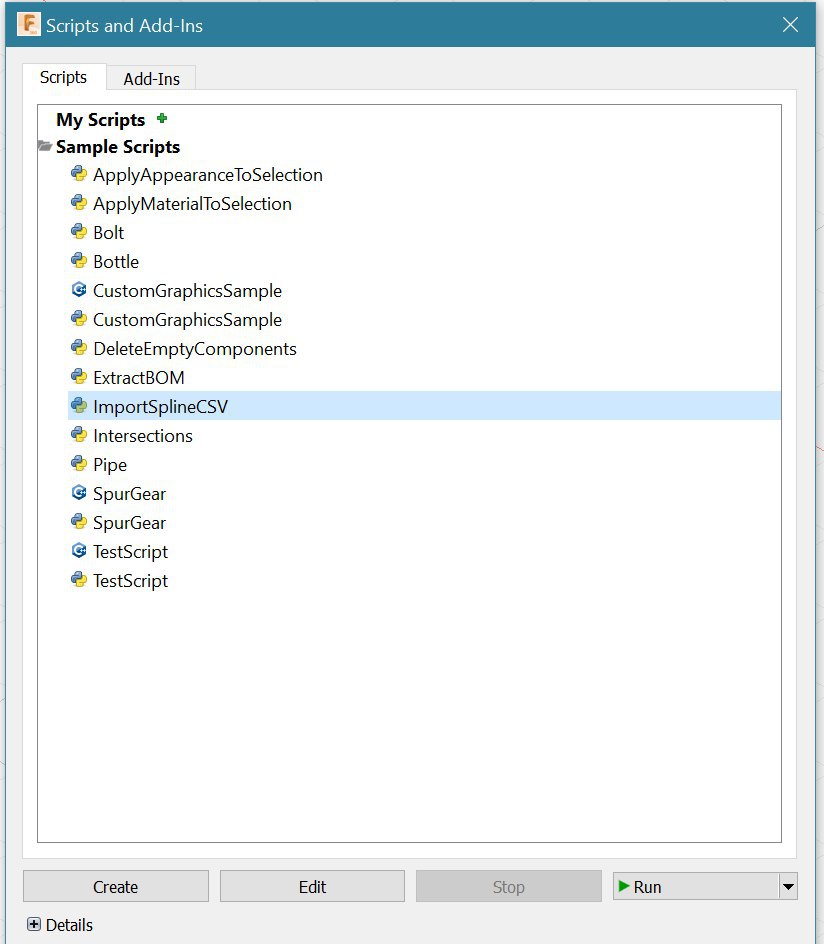

там должна быть таблица точек
KP
Не получается - фигня выходит, хоть от треугольного, хоть от круглого...
Причём если делать свип в поверхностном режиме, то визуально всё ровно и поверхность не разбивается на множество кусков. Можно запатчить и сшить, получить твёрдое тело и вроде бы хорошо, но по факту получается такая же фигня, но без разбиения поверхности. Сейчас скрины покажу.
Причём если делать свип в поверхностном режиме, то визуально всё ровно и поверхность не разбивается на множество кусков. Можно запатчить и сшить, получить твёрдое тело и вроде бы хорошо, но по факту получается такая же фигня, но без разбиения поверхности. Сейчас скрины покажу.
вам это разбиение как мешает?
AL

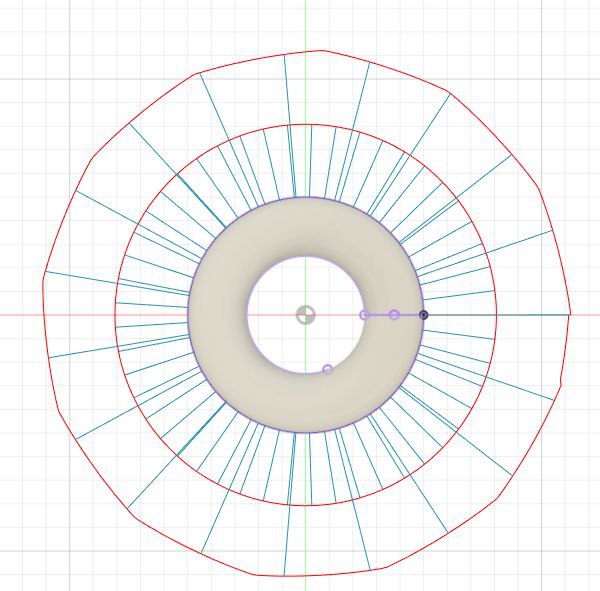

Проблема в том, что фьюжен при выполнении "Include 3D Geometry" делает битый сплайн, а не такой, как в 3D геометрии. Тоже самое и при проекции на поверхность. Видимо точно так же он делает и при свипе – из нормального ребра делает битый сплайн, и уже по нему делает Свип, естественно тоже битый. На картинке два анализа кривизны – самого ребра (круглого Coil) и сплайна, полученного из этого ребра при помощи "Include 3D Geometry".
По моему – это какой-то баг фьюжена, не должно так быть.
По моему – это какой-то баг фьюжена, не должно так быть.
AL
там должна быть таблица точек
Блин, костыль из костылей... Полезно конечно для чего-то сложного и уникального, но просто для спирали...
А как-то импортировать brep со спиралью можно? А то я нашёл один генератор спирали, и даже экспортировал из него в step и brep, но запихать во фьюжен не получилось.
А как-то импортировать brep со спиралью можно? А то я нашёл один генератор спирали, и даже экспортировал из него в step и brep, но запихать во фьюжен не получилось.
KP
Проблема в том, что фьюжен при выполнении "Include 3D Geometry" делает битый сплайн, а не такой, как в 3D геометрии. Тоже самое и при проекции на поверхность. Видимо точно так же он делает и при свипе – из нормального ребра делает битый сплайн, и уже по нему делает Свип, естественно тоже битый. На картинке два анализа кривизны – самого ребра (круглого Coil) и сплайна, полученного из этого ребра при помощи "Include 3D Geometry".
По моему – это какой-то баг фьюжена, не должно так быть.
По моему – это какой-то баг фьюжена, не должно так быть.
AL
вам это разбиение как мешает?
Пока нет, но по моему это баг, который требует скорейшего исправления (и режим Frenet бы добавить не помешало).
