Вторая часть поста про очистные сооружения. Расскажу немного об интерфейсе и отображение процесса автоматизации технологии. Я уже года 3 назад полностью отказался от использовании 3Д графики в интерфейсах, по нескольким причинам. 3д очень сильно мусорит экран, занимая полезное пространство, 3д очень редко бывает красиво и как правило не очень информативно, ну и с 3д картинками возникает много вопросов, хорошо, достаточно просто нарисовать элементы вентиляции, но что делать, когда у нас флотаторы, обезвоживатели, жироловки, и прочее. Поэтому, мы давно отрисовываем все логическими блоками, иногда выделяя их цветом, маркерами или ярлыками. В блоках размещаем всю полезную информацию, так, чтобы было информативно, понятно, но при этом не зажато рамками. На этом объекте у нас порядка 30 узлов, которые нужно все уместить на экране 1920х1080. Много времени ушло именно на компоновку блоков, так как их нужно разместить друг за другом по ходу движения воды, при этом в разных блоках разное количество полезной информации. Самая главная информация, которую выводим на обзорную схему: положение ручной/автоматический, статус работы, аварии, уровень в емкостях, показания с приборов Рн и расход. Синяя линия связывает блоки между собой и показывает движение воды. Оператору очень удобно ориентироваться, например, взглядом очень легко найти 21 узел, это регулирующий резервуар, сразу понятно, какой уровень сейчас и какие насосы работают. Если нужно внести настройки, можно кликнуть на блок, откроется детальное окно этого узла. Вся диспетчеризация продублирована онлайн, вся информация хранится на наших серверах, в любой момент можно подключиться клиентом и весь техпроцесс будет доступен онлайн.
Еще немного про интерфейс Видел много интерфейсов диспетчеризации имено АСУТП, они как правило на сером или зеленом фоне, с огромным количеством разноцветных линий, картинками задвижек, баков, датчиков, насосов и прочего оборудования. На мой взгляд такая подача информации сильно устарела, там где можно разместить нужную информацию там у нас статические картинки низкого качества и разрешения, не имеющие никакую ценность. Оператор и без этого знает, где находится бак или насос.
https://www.instagram.com/p/B7GLaZQla2P/?igshid=varfjzi27d8c

Пусть ведро с землей с собой таскают

Или в ботинки насыпят😁

Очень красиво. Люблю такой стиль.
Как отображается Авто?
Замечания нужны?

Спасибо! АВТ зеленым горит, замечания всегда нужны)

Евгений, с днём Рождения!

Спасибо)

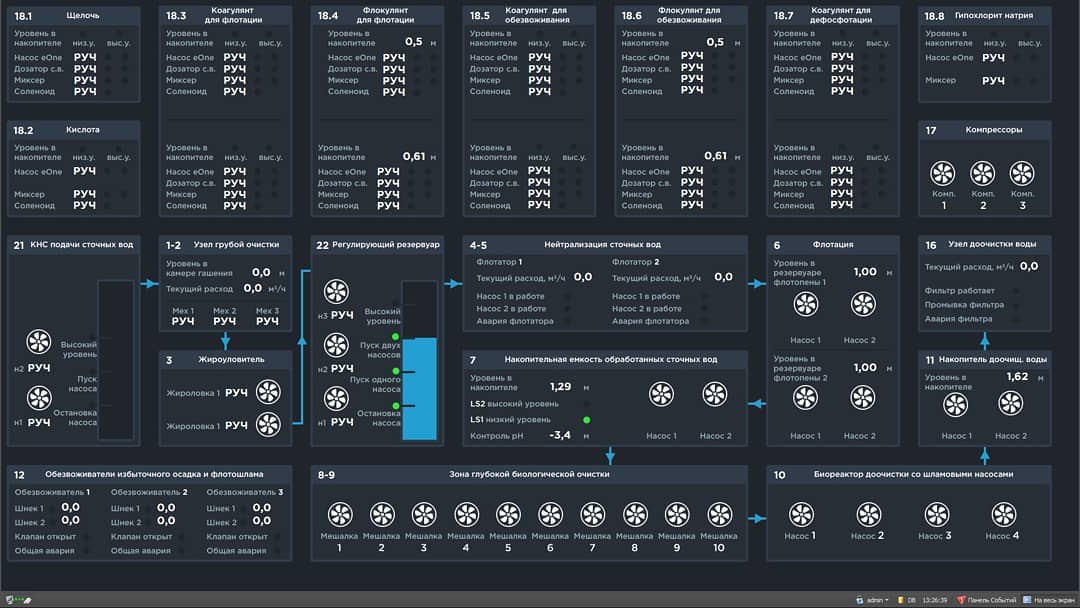

Обзорный экран:
Система 22:
- некрасивая ступенька на воде получилась из-за линии от датчика
- Высокий уровень - не согласуется с другими подписями, лучше написать действие (авария/предупреждение?)
- я бы добавил числовой уровень (% или м)
Система 1-2
- ед. измерения отличаются от написания в др. экранах и системах - везде после параметра через запятую
Система 12
- нет ед.измерения у значений
Везде
- "низ.у." "выс.у." - плохие сокращения, можно ВУ и НУ или "выс." "низк", т.к. "уровень" уже написано

Экран система 18.6:
- почему часть настроек голубые (изменяемые?), а часть белые (переключатели)? или все изменяемое голубое или все белое

Экран система 21
- наработка в часах в виде числа с плавающей запятой не хорошо. "7,3 ч" это сколько в чч и мм? а "1,9ч" это сколько?

Экран 18.1
- "Процент дозац. в руч" - плохо и с синтаксисом и с единиц. измерения словами
- Заедр. выкл миксера - снова нет точки, нет ед. изм., число выше текста

Экран Система 7
- LS1 Сухой ход - зеленый цвет это хорошо или плохо?

Очень полезная инфа. Было бы здорово увидешь фото шкафа изнутри. На наших ОС информативности гораздо меньше...
На какой SCADA собрано?

Спасибо! Там от МЗТА их АРМ и их скада К2
