ГИ
Даже разные БП для ленты и контроллера были испробованы.
Size: a a a
2021 September 27
SZ
А есп что говорит в монитор порта? Зависает? Перезагружается? Срабатывает собака?
ГИ
Ещё не мониторил, не всегда когда схема в работе, комп под рукой.
ГИ
А попробую, спасибо за совет.
ГИ
ну в цехе системы управления как разместите, от помех станков начнёт всё жарить, расскажите потом, как решили. )
ГИ
А пока решение такое - заземлённый корпус контроллера и автономное питание. Либо питание от полностью независимой линии от другого щита.
s.
зачем потом , все работает в шкафах от 24 вольт и сутками
ГИ
В общем в документации и на форумах тоже всё сладко, пока в дело не запустили.
s.
на предприятии рядом потребители со сварочными токами и коммутацией
ГИ
Низковольтная выделенная линия? Это хорошо придумано, но далеко не везде сразу реализуемо.
s.
вся автоматика на более менее современном уровне это на 24 вольта
ГИ
а это ещё важно электроды или полуавтомат, а то ещё токарные станки есть.
ГИ
Повезло.
ГИ
Даьше разберусь, спасибо за наставление!
s.
24 вольта общее питание в шкафу , на плате esp ставлю DC-DC на 3,3 в , по рекоменд даташитов кондеры до кондеры после , все цифровое работает очень стабильно, аналоговое добро операционники АЦП это отдельная тема для обсуждения
ГИ
Понял. Всем спасибо ещё раз и доброй ночи!
s.

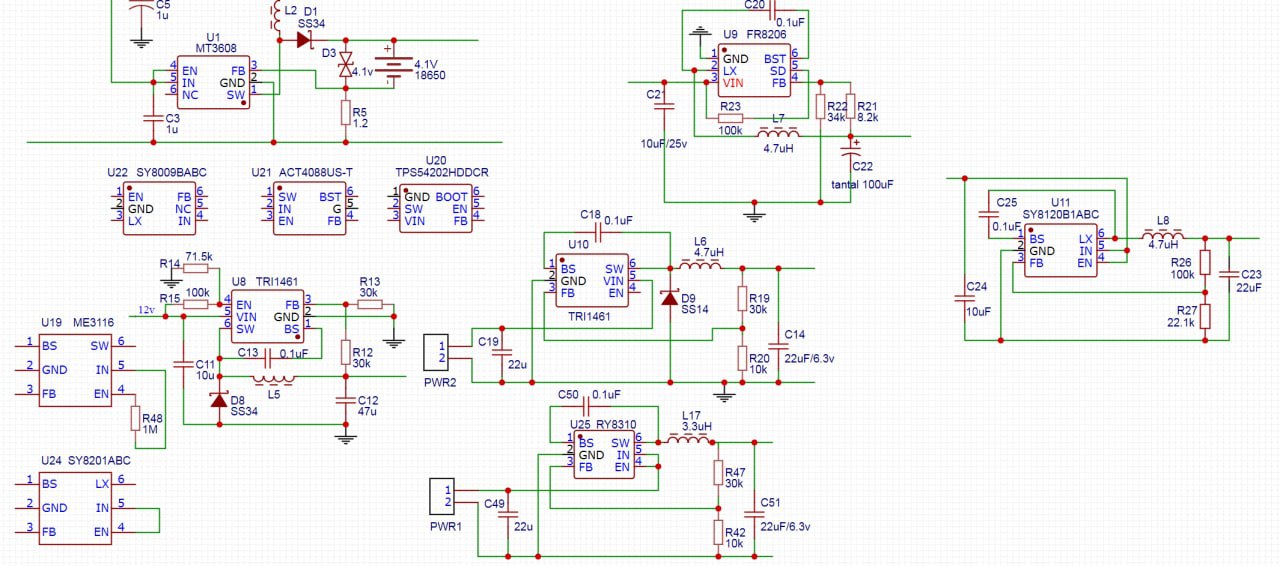

вот наброски dc-dc рисую обдумываю сверяюсь с рекомендациями
EG
АК
Механическая развязка мотор-генератор, сгладит все помехи 😁
S
А там есть про 18bpp дисплеи?)
