AP
вопрос объёма существенен
Size: a a a
2021 June 06
AP
для есп32 я видел такие девборды, но они широковаты мне
V
131$
https://aliexpress.ru/item/4001310988977.html
:)
Обычно, если девборда не предназначена для работы конкретно с батареей - ни кто туда зарядник и не ставит.
Если ставят - он будет аналоговый.
И вообще, вопрос обЪйома - в каком месте существеннен? На столе, или в конечном устройстве?
https://aliexpress.ru/item/4001310988977.html
:)
Обычно, если девборда не предназначена для работы конкретно с батареей - ни кто туда зарядник и не ставит.
Если ставят - он будет аналоговый.
И вообще, вопрос обЪйома - в каком месте существеннен? На столе, или в конечном устройстве?
AP
в конечном устройстве. оно не предполагается в серию, это школьный проект :)
V
Тогда брать аналоговый и не париться. Просто питать от 5В, и не будет там 9Вт тепла.
V
Цель проекта вообще какова? Что на его базе будет исследоваться? Зарядка должна быть управляемой?
AP
цель — некоторая приблуда, которая читает инфу с блютуса и показывает на олед экранчике. 9вт — это ахренеть как много, столько не надо :)
AP
зарядка только для автономности приблуды
AP
не очень понимаю вопрос про управляемость
AP

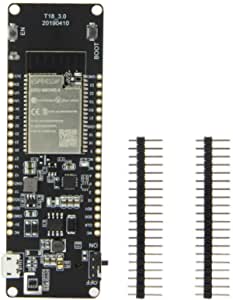

грубо говоря, что-то типа такого мне бы подошло, но размеры большие: https://www.amazon.de/ICQUANZX-Bluetooth-Battery-ESP32-WROVER-B-Development/dp/B07VQJ1RH2
V
Берите любой дешман по 27 центов и приклейте на скотч снизу платы. Или на термоклей.
Снизьте питание на входе зарядника до 4.7
Снизьте питание на входе зарядника до 4.7
AP
чтобы уменьшить размер, я согласен на любой контроллер, хоть есп32, хоть стм32, хоть ардуино, хоть что — размер важен
AP
LOLIN32 умеет что мне надо...
V
Где тпм большие размеры? Вы не думаете же, что чудеса бывают? У девборды они большие по причине наличия в ней стабилизаторов питания, USB-UART моста на борту и раз?ёмов, да... Чтобы без микроскопа прицепить к ней проводки.
V
Возьмёте борду на 3.3в без стабилизатора - ещё и стаб будете туда паять сами.
V
Он величиной с оу плату контроллера заряда.
V
Всё это можно, конечно, слепить в бутерброд, взять тупой модуль с 3.3В входом, типа WROOM, или Лолин (на лолин стоит врум и стабик) и остальное лепить этажеркой на скотч. Тогда будет "толстая" высота, но можно сохранить маленьким линейные размеры.
AP
лолин длинновата мне с одной стороны, но на есп32 у меня сразу будет мк, блютус и контролер литиевого аккума... длинна мне менее важна, чем ширина
AP
если брать отдельно мк, блютус и контроллер аккума, то это тот ещё бутерброд
V
Но на лолин стоит то, о чем я говорил:
https://pdf1.alldatasheet.com/datasheet-pdf/view/547450/LINER/LTC4054.html
Это аналоговый чаржер. Ещё и в SOT23 корпусе.
Он греется не меньше, чем другие :)
https://pdf1.alldatasheet.com/datasheet-pdf/view/547450/LINER/LTC4054.html
Это аналоговый чаржер. Ещё и в SOT23 корпусе.
Он греется не меньше, чем другие :)
